Теоретические сведения. Сталь называется легированной, если в ее составе содержатся специально введенные элементы или повышенные количества постоянно присутствующих марганца или

Сталь называется легированной, если в ее составе содержатся специально введенные элементы или повышенные количества постоянно присутствующих марганца или кремния.

Наиболее распространенными легирующими элементами являются: хром, никель, молибден, вольфрам, ванадий, титан, цирконий, ниобий, бор, медь, алюминий, азот, редкоземельные элементы. По названию содержащихся легирующих элементов стали называют: хромистыми, марганцовистыми, кремнистыми, хромоникелевыми, хромоникель-молибденовыми и т.д.

По содержанию легирующих элементов стали условно разделяют:

на низколегированные, содержащие в сумме менее 5% всех легирующих элементов;

среднелегированные, содержащие в сумме до 20% всех легирующих элементов;

высоколегированные, содержащие в сумме более 20% всех легирующих элементов. В легированных сталях сумма легирующих элементов не может превышать 55%, т.к. при дальнейшем ее увеличении изменяется основа сплава.

Влияние легирующих элементов на структуру
и свойства стали

Почти все легирующие элементы изменяют температуры полиморфных превращений железа, температуру эвтектоидной и эвтектической реакции и влияют на растворимость углерода в аустените. Некоторые легирующие элементы способны так же, как и железо, взаимодействовать с углеродом, образуя карбиды, а так же взаимодействовать друг с другом или с железом, образуя промежуточные фазы – интерметаллиды.

Принято температуры равновесных превращений, совершающихся в железе в сталях в твердом состоянии, обозначать буквой А с соответствующим индексом. Температуры фазового равновесия указаны на диаграмме состояния Fe-Fe₃C, поэтому обозначения связаны с линиями этой диаграммы.

Эвтектоидную температуру (линия PSK) обозначают А₁, температуру??? линии GS – А₃, температуру полиморфного превращения Fe ® Fe (линия NI) А₄, температуру линии SE – А_сm. Равновесные температуры А₃ и А₄ для чистого железа равны соответственно 911 и 1392⁰ С. В интервале указанных температур устойчива модификация Fe с решеткой ГЦК.

По влиянию на температуры полиморфных превращений А₃ и А₄ легирующие элементы можно разбить на две группыВ первую группу входят элементы группы никеля, которые понижают температуру А₃ и повышают температуру А₄. К ним относятся Ni, Mn, Co, Cu.

В сплавах железа с никелем, марганцем и кобальтом - область «открывается», т.е. в определенном интервале температур существуют твердые растворы с ГЦК решеткой. При этом температура А₃ при определенной концентрации легирующего элемента понижается ниже нуля. На рис. 4.1. показан участок диаграммы Fe – легирующий элемент с открытой - областью. В сплавах с концентрацией легирующего элемента, равной или превышающей точку b, ГЦК решетка устойчива при температуре 20-25⁰ С; такие сплавы называют аустенитными сталями. Таким образом, аустенитом называют не только твердый раствор углерода в Fe_g, но и любые твердые растворы на основе Fe_g.

Во вторую группу входят элементы группы хрома, которые повышают температуру А₃ и понижают температуру А₄. В этом случае температурный интервал устойчивости аустенита уменьшается и, соответственно, расширяется температурный интервал устойчивости Fe_a. Таких легирующих элементов большинство: Cr, Mo, W, V, Si, Ti и др.

Все перечисленные элементы образуют с железом диаграмму с «замкнутой» g - областью (рис. 8.2). Концентрация, соответствующая точке с, для хрома составляет 12%.

Рис 8.1 Схема состояния “железо- легирующий элемент группы никеля”

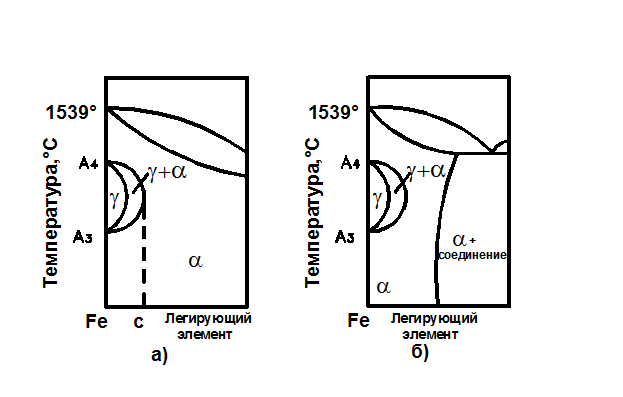

Рис. 8.2 Схема диаграммы состояния “железо

— легирующий элемент группы хрома”

а) с замкнутой g-областью

б) с промежуточной фазой

Из перечисленных элементов, дающих замкнутую g - область, только хром и ванадий не образуют с железом промежуточных фаз, и поэтому a - область «открывается». Остальные легирующие элементы, замыкающие область, образуют с железом промежуточные фазы, поэтому при определенных концентрациях на диаграммах появляется линия, ограничивающая растворимость, правее которой расположены двухфазные области (рис. 8,2, б).

Однофазные сплавы с ОЦК решеткой, устойчивой при всех температурах вплоть до солидуса, называют ферритными сталями. Таким образом, ферритом называют не только твердый раствор углерода в Fe_a, но и любые твердые растворы на основе Fe_a.

По отношению к углероду легирующие элементы разделяют на:

не образующие карбиды, которые, в свою очередь, подразделяются на графитизирующие – кремний, алюминий, медь; и нейтральные – кобальт и никель;

карбидообразующие – марганец, хром, молибден, вольфрам, ниобий, ванадий, цирконий и титан (элементы перечислены в порядке возрастания их карбидообразующей способности).

При введении в сталь карбидообразующего элемента в небольшом количестве (десятые доли; для несильных карбидообразователей - 1-2%) образование карбида этого элемента чаще не происходит. В этом случае атомы легирующего элемента частично замещают атомы железа в решетке цементита; образуется легированный цементит, мало отличающийся по свойствам от обычного цементита.

Процесс взаимодействия легирующего элемента с фазами стали (ферритом и цементитом) можно представить протекающим в следующей последовательности: вначале происходит взаимодействие с карбидной фазой, в результате которого образуется легированный цементит либо специальные карбиды. Неизрасходованная часть легирующего элемента растворится в феррите (железе). Если легирующий элемент карбидов не образует, то он целиком растворится в железосодержащей (ферритной) фазе и оказывает влияние на полиморфные превращения железа.

Легирующие элементы существенно влияют на концентрацию углерода в эвтектоиде (перлите) и максимальную растворимость углерода в аустените (точки S и Е диаграммы). Такие элементы, как никель, кобальт, кремний, марганец, хром, молибден, вольфрам, сдвигают точки S и Е влево, т.е. в сторону меньших концентраций углерода. Очевидно, что в присутствии этих легирующих элементов ледебурит в структуре сплава появится при меньших концентрациях углерода, чем в нелегированных железоуглеродистых сплавах. Например, в стали с 10-11% Cr ледебурит появляется в структуре при содержании углерода около 1%. В связи с этим легированные стали, содержащие ледебурит, классифицируют как ледебуритные.

Рассмотрим, какой будет структура различных легированных сталей в равновесном состоянии с учетом указанных закономерностей.

Пример 1. Сталь 30ХГСА содержит небольшие количества (около 1% карбидообразующих элементов – хрома и марганца – и не образующий карбидов кремний). Часть хрома и марганца израсходуется на легирование цементита, а остальная часть этих элементов и кремний пойдут на легирование феррита. В связи с изменением состава феррита и цементита изменяется состав эвтектоида в сторону меньших концентраций углерода, следовательно, в структуре стали 30ХГСА количество перлита увеличивается по сравнению со сталью 30.

Пример 2. Сталь шарикоподшипниковая ШХ15 содержит большое количество углерода (0,95-1,05%) и небольшое количество хрома (1,30-1,65%). Поскольку хром является активным карбидообразователем, он весь израсходуется на легирование цементита и образование собственных карбидов. Кроме того, он снижает содержание углерода в эвтектоиде. Поэтому структура стали в этом состоянии будет содержать перлит и повышенное количество карбидов хрома и легированного цементита.

Пример 3. Сталь нержавеющая 08Х13 содержит более 0,08% углерода и 12-14% хрома. Поскольку содержание углерода невелико, то расход хрома на образование карбидов будет незначительным. Поэтому практически весь хром израсходуется на легирование феррита. А поскольку хром при концентрации около 12% замыкает область аустенита, то сталь 08Х13 будет иметь ферритную структуру при всех температурах, вплоть до плавления.

Пример 4. Сталь шарикоподшипниковая 95Х18 содержит около 1% углерода и 17-19% хрома. Ввиду большого содержания хрома меньшая часть его израсходуется на образование карбидов, а большая - на легирование феррита. Поэтому структура этой стали будет состоять из легированного феррита и большого количества карбидов хрома и железа, а точнее - из перлита и карбидов. Поскольку хром сдвигает точки S и Е диаграммы влево, и поскольку содержание его велико, то в структуре литой стали появится ледебуритная эвтектика, т.е. это сталь ледебуритного класса.

Пример 5. Сталь 12Х18Н10Т содержит не более 0,12% углерода, 17-19%, хрома, 9-11% никеля, 0,65% титана. Поскольку титан является более сильным карбидообразователем, чем хром, то в первую очередь будут образовываться карбиды титана, а хром и никель будут легировать феррит. При совместном легировании стали хрома и никеля, которые противоположно воздействуют на полиморфизм железа, влияние никеля проявляется сильнее, поэтому сталь будет иметь аустенитную структуру с небольшим количеством карбидов.

Пример 6. Сталь 110Г13Л (сталь Гатфильда) содержит 0,9-1,3% углерода и 11,5-14,5% марганца. Часть марганца израсходуется на легирование цементита, а большая часть - на легирование феррита. Поскольку марганец является элементом, расширяющим область существования аустенита и его содержание достаточно велико, то равновесная структура стали будет состоять из аустенита и легированного марганцем цементита.

При определении структуры легированных сталей необходимо учитывать следующие закономерности:

1. В зависимости от содержания углерода и легирующих элементов, легированные стали по структуре в равновесном состоянии могут быть отнесены к одному из классов: перлитному, ферритному, аустенитному, ледебуритному (карбидному).

2. Прежде чем рассматривать влияние легирующего элемента на полиморфные превращения железа, необходимо определить отношение этого легирующего элемента к углероду. Элементы, расширяющие область аустенита, имеют решетку ГЦК, т.е. изоморфную решетке аустенита. И наоборот, элементы с решеткой ОЦК, изоморфные решетке феррита, расширяют a-область. Если же легирующий элемент является карбидообразующим, то при кристаллизации образуется сложная кристаллическая решетка, отличающаяся от ОЦК и ГЦК решетки, т.е. если легирующий элемент образует карбид, то его влияние на полиморфизм проявляться не будет.

3. Большинство легированных сталей относятся к перлитному классу, в основном это - низколегированные стали с любым количеством углерода.

4. Стали аустенитного класса могут содержать любое количество углерода, но обязательно присутствие никеля (не менее 6-7%) или другого элемента группы никеля.

5. В сталях ферритного класса должен присутствовать хром в количестве не менее 12% при низком содержании углерода (до 0,1%). С увеличением количество углерода для образования ферритной структуры содержание хрома должно быть тоже увеличено.

При совместном легировании хромом и никелем, которые противоположно действуют на полиформизм железа, влияние никеля проявляется сильнее приблизительно в 2,5 раза.

6. Стали ледебуритного (или карбидного) класса - это средне - или высоколегированные стали с содержанием углерода более 0,8%.

Порядок выполнения работы и содержание отчета

1. Изучив теоретическую часть лабораторной работы, под руководством преподавателя аналитически определить равновесную структуру в сталях: конструкционной 40Х, пружинной 60С2, быстрорежущей Р18, шарикоподшипниковой ШХ15, трансформаторной 1511 и нержавеющей 12Х18Н10Т.

2. Изучить микроструктуры указанных сталей под микроскопом и в альбоме микроструктур.

3. Получить у преподавателя задание для аналитического определения равновесных структур не менее трех марок легированных сталей (таблица 8.1).

4. Составить отчет. Содержание отчета:название и цель работы, краткие теоретические сведения о легирующих элементах в сталях и закономерности их влияния на структуру,рисунки микроструктур легированных сталей, аналитический вывод структур заданных марок сталей.

Таблица 8.1.

Марки и химический состав легированных сталей

для аналитического определения их равновесной
структуры

Контрольные вопросы

1. Какую сталь называют легированной?

2. Какими элементами легируют сталь?

3. Как расшифровываются марки легированных сталей?

4. Как влияют легирующие элементы на ферритную фазу стали?

5. Как влияют легирующие элементы на карбидную фазу стали?

6. Как аналитически определить равновесную структуру легированной стали?

7. Какие структурные классы легированных сталей встречаются?

Лабораторная работа №9

ТЕРМИЧЕСКАЯ ОБРАБОТКА УГЛЕРОДИСТЫХ СТАЛЕЙ

Цель работы: проработав данное методическое указание и выполнив предложенные задания, научиться с помощью теплового воздействия получать у одной и той же стали различные сочетания свойств, необходимые для условий эксплуатации.
