Расщепление и модификация модели1.Измените свойства модели "Деятельность компании": Model Name: Предлагаемая модель компании; " Time Frame: TO-BE; Purpose: Документировать предлагаемые изменения бизнес-процессов компании. Переименуйте работу "Сборка и тестирование компьютеров" в "Производство продукта". Расщепите эту работу в модель с тем же названием. Модифицируйте отщепленную модель. Переместите работу "Тестирование компьютеров" с диаграммы АО "Производство продукта" на диаграмму А2.1 "Сборка настольных компьютеров". Переименуйте работу "Сборка настольных компьютеров" на диаграмме АО в "Сборку продукта". Удалите работу "Сборка ноутбуков". Переименуйте стрелку "Заказы на настольные компьютеры" в "Заказы на изготовление". Переименуйте "Отслеживание расписания и управление сборкой и тестированием" в "Планирование производства". Создайте работу "Разработать конфигурацию". Создайте ветвь стрелки "Персонал производственного отдела", назовите ее "Дизайнер" и направьте как механизм к работе "Разработать конфигурацию". Создайте стрелку "Стандарты на продукцию" и направьте ее от выхода "Разработать конфигурацию" к границе диаграммы. Туннелируйте эту стрелку (Resolve Border Arrow). Создайте ветвь этой стрелки, идущую к управлению работы "Планирование производства" и назовите ее "Списком необходимых компонентов ". Удалите стрелку "Правила сборки и тестирования". Создайте ветвь стрелки "Стандарты на продукцию", идущую к управлению работы "Сборка продукта" и назовите ее "Правилами сборки и тестирования". Переименуйте стрелку "Диспетчер" в "Планировщика производства". Добавьте стрелку "Прогноз продаж" как граничную управляющую к работе "Планирование производства". Добавьте стрелку "Информация от поставщика" как граничную управляющую к работе "Планирование производства". Добавьте стрелку "Заказ поставщику" как граничную стрелку выхода от работы "Планирование производства". Туннелируйте эти стрелки (Resolve Border Arrow). На диаграмме А-0 туннелируйте стрелку (Resolve Border Arrow) "Собранные компьютеры" и свяжите ее на диаграмме АО с выходом работы "Сборка продукта". Результат выполнения первой части упражнения 14 приведен на рис. 4.14.1 и 4.14.2.

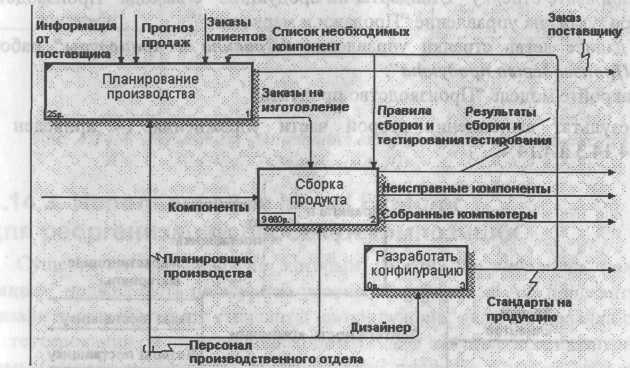

Рис. 4.14.1. Результат выполнения первой части упражнения 14 -диаграмма АО
Рис. 4.14.2. Результат выполнения первой части упражнения 14 — диаграмма А-0
|
