Перед выполнением упражнения 11 внимательно прочитайте подраздел 1.2.7
1.Перейдите на диаграмму АО и щелкните правой кнопкой мыщи по работе "Отгрузка и получение". В контекстном меню выберите Split Model.
В появившемся диалоге Split Option установите опцию Enable Merge /Overwrite Option, внесите имя новой модели - "Отгрузка и получение" и щелкните по ОК.
Обратите внимание, что у работы "Отгрузка и получение" появилась стрелка вызова. BPwin создал также новую модель "Отгрузка и получение".
2.Внесите свойства новой модели:
Time Frame: AS-IS;
Purpose: Документировать работу "Отгрузка и получение";
Viewpoint: Начальник отдела;
Definition: Модель создается для иллюстрации возможностей BPwin по расщеплению и слиянию моделей
Scope: Работы по получению комплектующих и отправке готовой продукции.
3.Декомпозируйте контекстную работу на 3 работы (табл. 4.11.1).

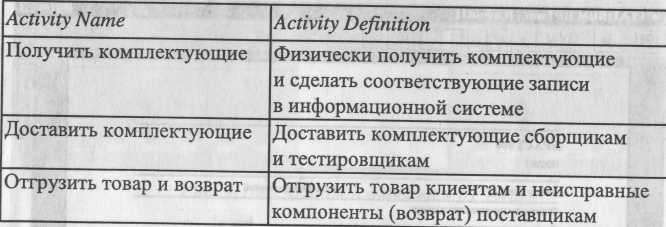

Таблица 4.11.1. Декомпозиция работы "Отгрузка и получение"
Свяжите граничные стрелки, как показано на рис. 4.11.1.
Рис. 4.11.1. Внутренние стрелки на декомпозиции работы "Отгрузка и получение"
5. Внесите следующие внутренние и граничные стрелки (табл. 4.11. 2).
Таблица 4.11.2. Внутренние и граничные стрелки на декомпозиции работы "Отгрузка и получение"
6. Туннелируйте граничные стрелки (Resolve Border Arrow). Результат выполнения упражнения показан на рис. 4.11.2.
Рис. 4.11.2. Результат выполнения упражнения 11
Упражнение 12. Слияние расщепленной модели с исходной моделью
