Перед выполнением упражнения 7 внимательно прочитайте подраздел 1.4

1. Перейдите на диаграмму А2 и декомпозируйте работу "Сборка настольных компьютеров". В диалоге Activity Box Count (рис. 4.7.1) установите число работ 4 и нотацию IDEF3.

Рис. 4.7.1. Выбор нотации IDEF3 в диалоге Activity Box Count

Возникает диаграмма IDEF3, содержащая работы (UOW). Правой кнопкой мыши щелкните по работе, выберите в контекстном меню Name и внесите имя работы "Подготовка компонентов". Затем во вкладке Definition внесите определение "Подготавливаются все компоненты компьютера согласно спецификации заказа". 2. Во вкладке UOW внесите свойства работы (табл. 4.7.1).

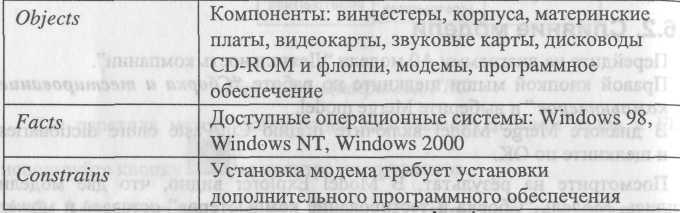

Таблица 4.7.1. Свойства UOW

3.Внесите в диаграмму еще 3 работы (кнопка I

I).

Внесите имена работ:

Установка материнской платы и винчестера;

Установка модема;

Установка дисководаCD-ROM;
