Обратный цикл

Изображение обратного цикла в любой из диаграмм производится только против часовой стрелки.

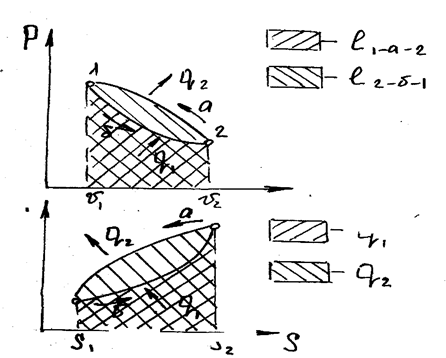

Как видим работа расширения в обратном цикле больше работы сжатия (см. рис.), т.е.

и

Запишем I закон термодинамики применительно к процессам расширения и сжатия, тогда можно записать:

- для расширения.

-для сжатия.

Суммируя последние выражения найдём, что

Величина l < 0

В результате осуществления обратного цикла рабочее тело отбирает тепло от холодного источника и передаёт его горячему источнику, на что затрачивается работа цикла.

Эффективность обратных циклов оценивается с помощью холодильного коэффициента, представлявшего собой отношение тепла, отбираемого от холодного источника с затратой работы.

где - e_x - холодильный коэффициент, при этом
