Д. Шпунтовые ограждения
Служат для крепления вертикальных стен котлована при глубине более 4-х метров, а также при любой глубине, но при уровне подземных вод выше дна котлована. Шпунтовые ограждения состоят из отдельных элементов (шпунтин), которые погружаются в грунт еще до отрывки котлована и образуют сплошную стену предотвращающую сползание грунта и проницание воду в котлован.
Рис. 14.3. Деревянное шпунтовое ограждение: а – из досок; б – из брусьев; в – нижний конец деревянной шпунтины
Шпунты могут выполняться из: - дерева; - стали; - ж\б → Деревянные шпунтовые ограждения применяют для крепления неглубоких котлованов (3…5 м) (рис. 14.3) может быть: - дощатым (толщина до 8…10см) - брусчатым (t от 10 до 24 см) Рис. 14.4. Профили прокатного стального шпунта: а – плоский; б – корытный; в – Z-образный Длина шпунтин определяется глубиной их погружения, но, как правило, не превышает 8 м, поскольку более длинный не дорогой и дефицитный. Для полного смыкания шпунтин их снабжают гребнем или пазом, а нижний конец делают с односторонним заострением, за счет чего погружаемая шпунтина прижимается к уже погруженной, что делает стенку более плотной. Дополнительному уплотнению соединения шпунтин способствует и постепенной разбухание древесины в воде. Деревянное шпунтове ограждение отличает простота изготовления, однако есть ограничения его применения: - невозможность забивки шпунтин в плотные грунты; - небольшая длина шпунтин (6…8 м); - и относительно малая прочность. → Металлический шпунт применяют при глубине более 5…6 м. За счет своей конструкции (рис. 14.4) он обладает большой прочностью и жесткостью. Он состоит из прокатного профиля l=8…24 м. - плоской; - корытной; } при больших изгибающих моментах - Z-образной формы Связь между шпунтинами по вертикали осуществляется при помощи «замков». Конструкция замков обеспечивает плотное и прочное соединение шпунтин между собой. Остающиеся зазоры в замках, быстро заливаются и металлическая шпунтовая стенка становится практически водонепроницаемой. Железобетонный шпунт применяют при постройке набережных, причальных и гидротехнических сооружений, или в тех случаях когда шпунт в дальнейшем используются как часть конструкции. Ж/б шпунт
Сплошной ж/б ряд свай (забивных или буронабивных)
Разрешенный ряд свай в глинистых грунтах.

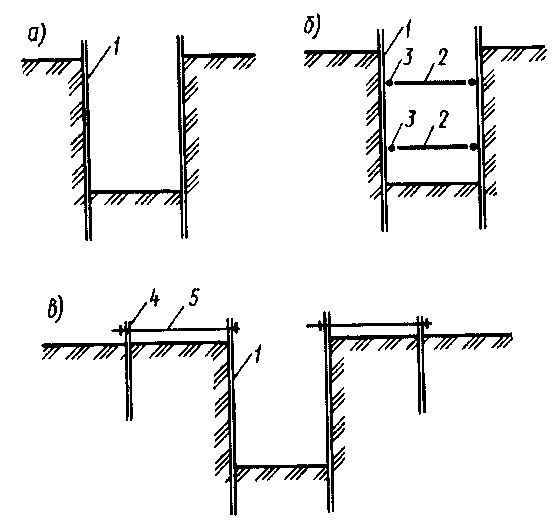

Конструкции шпунтовых стенок: - без креплений (консольные); - с распорным креплением; - с грунтовыми анкерами. Рис. 14.5. Схемы шпунтовых ограждений: а – консольное; б – с распорным креплением; в – с анкерным креплением; 1 – шпунтовая стенка; 2 – распорка; 3 – обвязка; 4 – анкерная свая; 5 – анкерная тяга. Применение креплений распорного и анкерного типа увеличивает устойчивость шпунтовой стенки, уменьшает возникающие изгибающие моменты и ее горизонтальные смещения, что позволяет делать стенки более легкими.
|
