Техническое предложение
Техническое предложение (ТП) – это совокупность конструкторских документов, содержащих техническое и технико-экономическое обоснование целесообразности разработки документации на основании анализа ТЗ заказчика и различных вариантов возможных решений изделий, сравнительной оценки решений с учетом конструкторских и эксплуатационных особенностей разрабатываемого и существующего изделий, а также патентных материалов [2]. На этой стадии проектно-конструкторских работ проводится анализ качественного уровня лучших образцов аналогичных изделий (моделей-аналогов). Модели-аналоги (МА) изделий одного функционального назначения отобраны из журналов мод и из торговой сети. Модели – аналоги представлены в ПРИЛОЖЕНИИ А.
2.1 Анализ композиционного решения моделей-аналогов
Анализ выбранных МА представлен в таблице 2.1.
Таблица 2.1 – Анализ новизны моделей-аналогов
Продолжение таблицы 2.1
Продолжение таблицы 2.1
При анализе композиционного решения моделей-аналогов выявлено, что актуален полуприлегающий силуэт и втачной рукав. Для колористического оформления используются ткани в спокойной цветовой гамме, что соответствует цветовым предпочтениям женщин старшей возрастной группы. Также можно отметить, что изделия соответствуют функциональному назначению – платье для повседневной носки, удобное при эксплуатации.
2.2 Анализ конструктивного построения моделей-аналогов
Анализ конструктивного решения моделей-аналогов проводится для определения оптимального варианта конструкции и новизны изделия. Рациональность конструкции оценивается рассмотрением конструктивных решений основных деталей. Схемы конструкции деталей в масштабе 1:10 с соблюдением всех условных обозначений представлены в таблице 2.2.
Таблица 2.2 - Характеристика конструктивного решения моделей-аналогов
Продолжение таблицы 2.2
Анализ данных моделей-аналогов показал сходство конструктивного решения платьевого ассортимента для старшей возрастной группы. Все модели-аналоги имеют горловину, обработанную обтачкой. Для образования необходимых формы и силуэта в моделях № 1-4 спроектированы рельефные швы на переде, модель № 5 имеет вытачки на выпуклость груди и съемный пояс. В моделях № 3, № 4 спроектированы вытачки по линии талии на спинке, в моделях № 1, № 5 спинка имеет средний шов, в модели № 2 на спинке спроектированы рельефные швы. В моделях-аналогах № 3 и № 4 присутствуют дополнительные горизонтальные членения – линия притачивания пояса и юбки. Объем достигается за счет рельефных швов (№3) и вытачек по линии талии (№4). Покрой рукава в основном втачной (модели №2, №3, №4) и реглан (модели №1 и №5). Модель № 2 имеет декоративную деталь – имитацию отложного воротника с прямыми концами, достаточно сложна в обработке. Рассмотренные модели-аналоги женского платья старшей возрастной группы характеризуются рациональным конструктивным решением. Объемная форма достигается за счет вытачек, рельефов и горизонтальных членений. Так как данная ассортиментная группа подвержена частым изменениям под влиянием модных тенденций детали и срезы деталей не унифицируются. Использование полуавтоматического оборудования нецелесообразно. Конфигурация швов позволяет добиться низкой материалоемкости и высокой укладываемости деталей кроя в раскладке. Для анализа конструктивных параметров готового изделия, выбрана модель №1 как наиболее соответствующая проектируемому изделию. Анализ конструктивного построения производят по специальной схеме измерения. На рисунке 2.6 представлена схема измерений модели-аналога № 1. Результаты измерений занесены в таблицу 2.3.

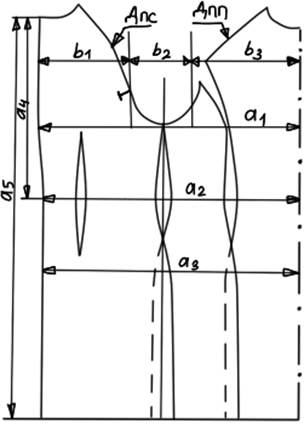

Рисунок 2.6 – Схема измерений чертежа основы женской плечевой одежды
Таблица 2.3 – Характеристика основных конструктивных параметров верхних (опорных) участков женского платья. Размер 170-104-110
Продолжение таблицы 2.3
На основе данных таблицы 2.3 рассчитываются припуски на различных участках конструкции модели-аналога в таблице 2.4 и сравниваются с припусками, рекомендуемыми моделирующими организациями на предстоящий сезон.
Таблица 2.4 - Припуски на свободное облегание в модели-аналоге женского платья №1
2.3 Анализ технологического решения моделей-аналогов
На данном этапе анализируются узлы деталей моделей-аналогов и используемое для их изготовления оборудование. Результаты анализа представлены в таблице 2.5. Таблица 2.5 - Анализ технологии изготовления моделей-аналогов
Продолжение 2.5
Продолжение 2.5
В таблице 2.5 рассмотрены способы технологической обработки пяти моделей-аналогов. Технологическая обработка вытачек, рельефных и соединительных швов не вызывает сложностей. Низ рукава обработан манжетой или швом вподгибку с закрытым срезом. Низ изделия обработан швом вподгибку с открытым обметанным срезом. Обработка втачного рукава является более сложной, чем рукава-реглана, из-за необходимости распределения посадки по окату рукава. Для обработки рекомендуется использовать машину, обеспечивающую заданную посадку. Горловина в моделях-аналогах обработана обтачкой. Наиболее сложна в обработке модель №2 из-за обработки детали, имитирующей отложной воротник. Таким образом, несмотря на наличие сходства в технологической обработке, каждая модель-аналог имеет свои особенности. Наименее трудоемкими являются модели № 1 и № 5 из-за небольшого количества деталей.
Вывод по техническому предложению
Рассмотренные модели-аналоги имеют свои особенности композиционного, конструктивного и технологического решений. Все представленные модели имеют достаточно простое конструктивное решение, однако изделия №1, № 2 и № 4 наиболее интересны по композиции. Технологическая обработка всех моделей достаточно проста. Модель-аналог № 1 отвечает современным тенденциям моды, имеет интересное конструкторское решение и простую технологическую обработку, что позволит организовать изготовление конкурентоспособной модели в промышленных условиях. Данная модель принимается за прототип проектируемого изделия.
|
