Верстат Буровий СКБ-4

Буровий верстат моделі СКБ-4[8] призначений для буріння з поверхні вертикальних геолого-розвідувальних свердловин обертальним способом. Верстат забезпечує буріння геологорозвідувальних свердловин на найбільш вигідних режимах алмазними і твердосплавними коронками, чому сприяє широкий діапазон швидкостей обертання шпинделя від 155 до 1600 об/хв. Верстат може працювати в приміщеннях з відкритим доступом зовнішнього повітря, наприклад, під тентом, в умовах відсутності прямого впливу сонячного випромінювання і атмосферних опадів в діапазоні температур від мінус 5 до плюс 40 градусів С.

Таблиця 1.1 – Технічні характеристики бурового верстату СКБ-4

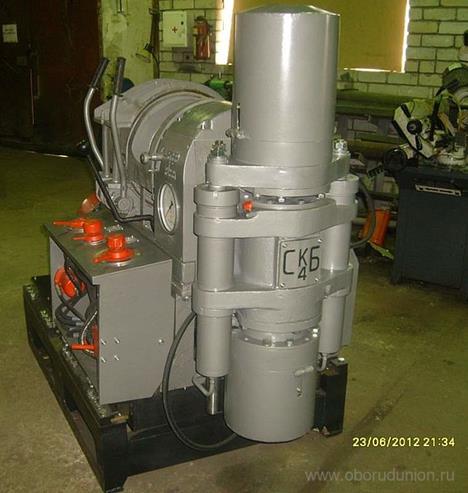

Рисунок 1.8 - Буровий верстат СКБ -4.

В Україні бурові станки СКБ – 5[9] виготовляє ВАТ "Машсервіс Локомотив". Буровий верстат СКБ-5 є шпиндельний верстатом моноблочної компонування з поздовжнім розташуванням лебідки і гідравлічною системою подачі бурового інструменту. Об'єднуючим елементом конструкції верстата, на якому зібрані всі вузли верстата, служить корпус коробки передач. На корпусі встановлені: обертач, лебідка, гальма спуску і підйому, фланцевий електродвигун приводу верстата і муфта зчеплення.

Технічні характеристики бурового верстата СКБ-5

Глибина буріння бурильними трубами, м.:

- сталевими діаметром 68мм. 500

- сталевими діаметром 50 мм. 800

- легкосплавними діаметром 54 мм 1,200

Початковий діаметр буріння, мм 151

Кінцевий діаметр буріння, мм:

- при глибині свердловини 500 м. 93

- при глибині свердловини 800-1200 м. 59

Частота обертання шпинделя(прямий і зворотний хід)./мін.: 120;257;340;407;539;715;1130;1150

Частота обертання шпинделя при установці знімного редуктора для гідроударного буріння(прямий і зворотний хід), об./мін.: 19;40;53;63;5;84;111;176;234

Максимальна вантажопідйомність лебідки, кгс. 4200

Потужність приводного електродвигуна, кВт. 30

Габаритні розміри верстата, мм: 1830х1875х850

Комплект поставки.

- буровий верстат,

- пульт гідрокерування,

- електричний шафа,

- інструмент і приладдя,

- запасні частини.

Рисунок 1.8 – Буровий верстат СКБ-5.

В Росії буровий верстат СКБ – 5[10] з такими ж характеристиками виготовляє компанія «Геотранском».

Російське ЗАТ «Машинобудівний завод ім. В.В.Воровского»[11]виготовляє бурові станки СКБ – 4100 (рис1.9).

Рисунок 1.8 – Буровий верстат СКБ-4100

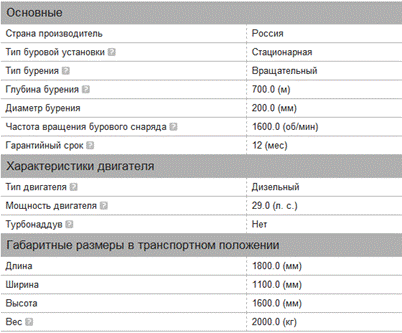

Таблиця 1.2 – Технічні характеристики бурового верстату СКБ-4100
