Вертикальные связи

Несущей основой промышленных зданий является каркас, состоящий из поперечных и продольных рам. Элементы каркаса, соединяющие между собой поперечные рамы, на­зывают связями. Они воспринимают нагрузки от торможения кранов и ветра, обеспечивая пространствен­ную жесткость каркаса.

По характеру расположения свя­зи бывают горизонтальные установ­ленные в плоскости верхнего и ниж­него пояса ферм, и вертикальные установленные между колоннами или фермами в вертикальной плоско­сти.

_: Конструктивное решение связей зависит от высоты здания, величины пролета, шага колонн, наличия кра­нов и их грузоподъемности.

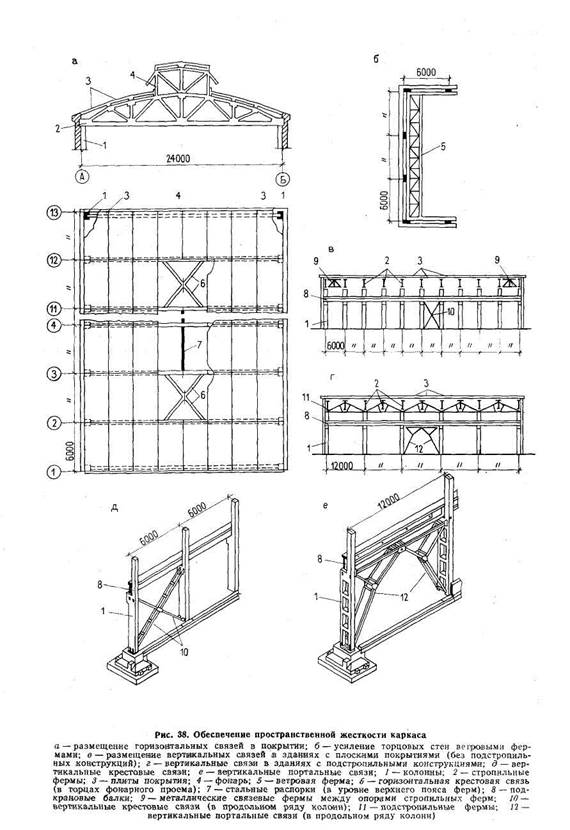

Роль горизонтальных связей вы­полняют плиты покрытия (рис. 38,а). После сварки опорных закладных деталей и заделки швов покрытие приобретает качества «сплошного диска», повышающего пространст­венную жесткость здания.

- Устойчивость стропильных балок и ферм (в торцах фонарных прое­мов) обеспечивается горизонтальны­ми крестовыми связями, установлен­ными в уровне верхнего пояса. В по­следующих пролетах (под фонаря­ми) устанавливают стальные рас­порки.

Ветровые фермы (рис. 38,6) в ви­де системы горизонтальных связей устанавливают в торцовых стенах зданий значительной высоты. Такие фермы располагаются на уровне подкрановых балок или нижнего пояса ферм.

Горизонтальные крестовые связи в уровне нижнего пояса балок и

ферм имеют здания с мостовыми кранами грузоподъемностью более 30 т.

Вертикальные связи между ко­лоннами продольных рядов (рис. 38, в, г) устанавливают в середине температурного блока. При шаге ко­лонн 6 м (рис. 38,(5) ставят кресто­вые связи, при шаге 12 м (рис. 38,е) портальные. Связи приваривают к закладным деталям колонн. Они воспринимают все горизонтальные нагрузки с покрытия и продольных рам каркаса и передают их на фун­дамент.

Вертикальные связи между опо­рами ферм или балок (рис. 38, в, г) ставят в крайних ячейках темпера­турного блока здания с плоским по­крытием (без подстропильных кон­струкций).

Горизонтальные и вертикальные связи являются ответственными эле­ментами каркаса, обеспечивающими неизменяемость и жесткость здания.
