Правила привязки несущих конструкций к разбивочным осям здания

Привязкой называют расстоя­ние от разбивочной оси до грани или геометрической оси конструк­тивного элемента. Привязку несу­щих конструкций здания выполня­ют по определенным правилам. Это позволяет применять конструк­ции одних и тех же типоразмеров¹ в крайних или средних пролетах.

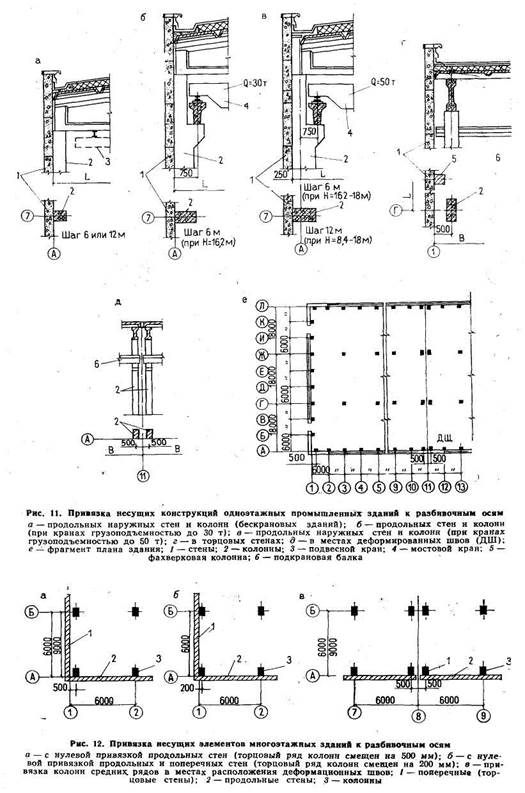

В одноэтажных промышленных зданиях колонны крайних продоль­ных рядов и наружные стены (рис. 11, а б) имеют «нулевую привязку»,

т. е. наружные грани колонн и внут­ренние поверхности стен совмеще­ны с продольными разбивочными осями здания. Такую привязку имеют бескрановые здания, а так­же здания, оборудованные мосто­выми кранами грузоподъемностью до 30 т.

Колонны крайних продольных рядов и наружные поверхности стен (рис. 11,в) смещаются с попе­речных разбивочных осей на 250 мм, если здания оборудованы кра­нами грузоподъемностью до 50 т.

Колонны торцового ряда (рис. 11,г) смещаются с поперечных раз-, бивочных осей внутрь здания на 500 мм, а внутренние поверхности торцовых стен имеют «нулевую привязку».

Колонны средних рядов (рис. 11,г) располагают на пересечении продольных и поперечных разби­вочных осей.

Деформационные швы, перепа­ды высот в здании (рис. II,д) уст­раивают на парных колоннах.

В многоэтажных промышленных зданиях колонны крайних продоль­ных рядов (рис. 12,а) имеют «ну­левую привязку», либо разбивочная ось здания проходит по центру ко­лонны (осевая привязка).

Колонны торцовых стен, имею­щих фахверк¹ (рис. Г2,а) смещают с поперечной • разбивочной оси на 500 мм, а в зданиях с сеткой ко­лонн 6X6 м (рис. 12,6) имеют осевую привязку.

Колонны средних рядов (рис. 12,в) располагаются на пересече­нии продольных и поперечных осей.

Колонны в местах расположе­ния деформационных швов² (рис. 12,в) привязывают по таким же правилам, как и в одноэтажных зданиях.

Единые правила привязки кон­струкций сокращают количество доборных элементов и способству­ют дальнейшей индустриализации строительства.

ПОНЯТИЕ ОБ ОБЪЕМНО-ПЛАНИРОВОЧНЫХ ЭЛЕМЕНТАХ И О ТЕМПЕРАТУРНЫХ БЛОКАХ ПРОМЫШЛЕННОГО ЗДАНИЯ

Внутренний объем промышлен­ных зданий расчленен конструк­тивными элементами на отдельные части. Их называют пространствен­ными ячейками и температурными блоками.

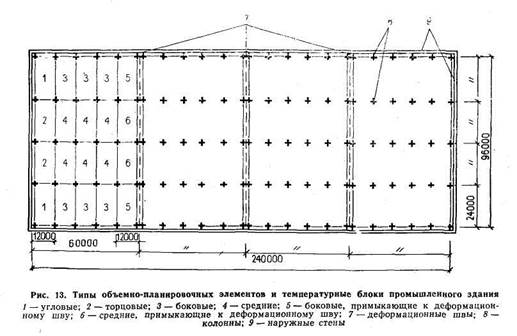

Объемно-планировочные элемен­ты (пространственные ячейки) — это отсеки здания с размерами, равными пролету, шагу и высоте этажа. Горизонтальные проекции пространственных ячеек здания на­зывают планировочными элемента­ми. В зависимости от местополо­жения в здании объемно-планиро­вочные и планировочные элементы (рис. 13) бывают угловые, торцо­вые, боковые, средние и примыкаю­щие к деформационным швам.

Температурные блоки — это от­секи здания длиной 60—216 м, расположенные между торцовой стенкой и деформационным швом или между деформационными шва­ми.

Объемно-планировочные эле­менты, имеющие одинаковые раз­меры и единое конструктивное ре­шение, представляют собой унифи­цированные пространственные ячейки здания, из которых путем взаимосочетания компонуют одно­этажные и многоэтажные промыш­ленные здания требуемых разме­ров.
