Схема перехода теплового потока через ограждения

Стены, покрытия и другие кон­струкции отапливаемых промыш­ленных зданий в теплотехническом отношении должны:

препятствовать прохождению через них тепла, т. е. обладать до­статочными теплозащитными свой­ствами:

сохранять на внутренней по­верхности ограждения температуру, не допускающую образования кон­денсата (капель воды выпадающих из воздуха);

иметь достаточную теплоустой­чивость, т. е. сохранять относитель­но постоянную температуру на внутренней поверхности ограждения при колебаниях наружных и внутренних температур;

препятствовать прониканию воздуха в помещение;

сохранять постоянную влаж­ность, обеспечивая нормальный влажностный режим в помещении и долговечность ограждения.

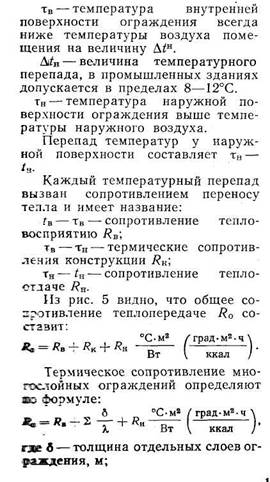

При переходе тепла через ог­раждение (рис. 5) наблюдается падение температуры от Д, До t_H, обусловленное термическим сопро­тивлением конструкции.

Рис. 5. Рас­пределение температур в ограждающей конструкции при постоян­ном тепловом потоке
