Выноска

Система AutoCAD сохраняет возможность построения объекта, представляющего собой выноск у, существовавшую в предыдущих версиях системы. Этот объект состоит из ломаной или гладкой выносной линии, начинается стрелкой и заканчивается одной либо несколькими строками текста или мультитекста, либо изображениями блока или допуска. Выноска может быть аннотативной.

Команда БВЫНОСКА (QLEADER) – быстрая выноска

Команда БВЫНОСКА (QLEADER) — средство для построения выноски старого варианта (примитива LEADER).

Первый зап рос команды БВЫНОСК А (QLEADER):

Первая точка выноски или [Параметры] <Параметры>:

Если в ответ на этот запрос задать точку и на повторяющийся запрос указать еще одну точку, следующий запрос будет таким:

Ширина текста <0>:

Необходимо задать ширину полки текста (однострочного или многострочного, что уточняется на следующем шаге). Если выноска строится над линией полки, то полная ширина полки равна сумме введенного значения и ширины текста. Далее:

Первая строка текста аннотации <Мтекст>:

Можно нажать клавишу < Enter >, перейдя в режим мультитекста (опция Мтекст (Mtext) позволяет использовать в тексте поля), или ввести первую строку однострочного тек-ста, за которой следует запрос:

«Следующая строка текста надписи:»

Окончание ввода текста выноски — нажатие клавиши < Enter > (рис. 2.3.3).

Рис.2.3.3 Пример построения выноски

Примечание: Если значение системной переменной CMDDIA изменено на 0, то

команда «БВЫНОСКА» (QLEADER) не может работать с мультитекстом.

Выноска имеет развитый режим настройки, в который можно войти, выбрав вместо первой точки выноски опцию «Параметры» или нажав клавишу < Enter >. В этом случае появляется диалоговое окно Параметры выноски (Leader Settings) (рис. 2.3.4).

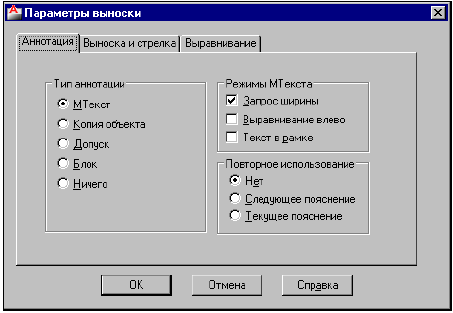

Рис. 2.3.4. Диалоговое окно «Параметры выноски», вкладка «Аннотация»

Окно включает в себя три вкладки.

Вкладка «Аннотация» в свою очередь имеет три области. В области «Тип аннотации» находится группа следующих переключателей: «МТекст, Копия объекта, Допуск, Блок, Ничего».

Область «Режимы МТекста» содержит три флажка: «Запрос ширины, Выравнивание влево, Текст в рамке».

В области «Повторное использование» находится группа из трех переключателей: «Нет, Следующее пояснение, Текущее пояснение».

Вкладка «Выноска и стрелка» включает четыре области (рис. 2.3.5).

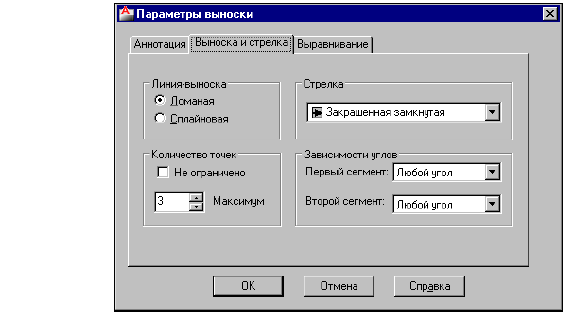

Рис. 2.3.5 Диалоговое окно «Параметры выноски», вкладка «Выноска и стрелка».

Переключатели в области «Линия-выноска» влияют на форму выносной линии: «Ломаная и Сплайновая».

Область «Количество точек» дает возможность управления верхним пределом ограничения на количество точек выноски. Если вы используете количество точек меньше максимального или работаете в режиме «Не ограничено», устанавливаемого соответствующим флажком, то после последней указанной точки выноски необходимо нажать клавишу < Enter >. Параметр «Максимум» задает максимальное количество точек (используется, если количество точек требуется ограничить некоторым числом).

Область «Стрелка» управляет формой выносной стрелки.

Переключатели третьей вкладки «Выравнивание» — управляют положением мультитекста относительно выноски в вариантах левого и правого расположения (рис.2.3.6.). Распространенный вариант оформления выноски (текст над полкой) получается при включении флажка «Разместить текст над полкой».

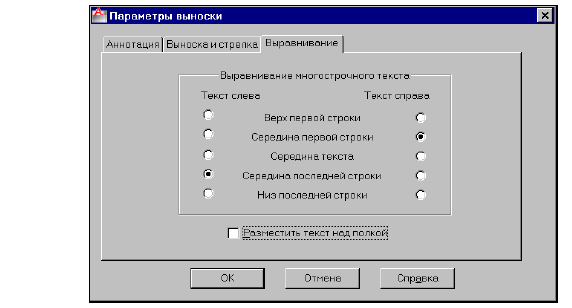

Рис.2.3.6 Диалоговое окно «Параметры выноски», вкладка «Выравнивание»
