Черчение внешних стен и внутренних перегородок. 1. Создайте слой «Стены» и сделайте его текущим

1. Создайте слой «Стены» и сделайте его текущим. (Цвет: зелёный).

2. Установите текущим стиль мультилинии «СТЕНА380» следующим образом:

«Формат» - > «Стили мультилиний…».

В окне «Стили мультилиний» найдите стиль «СТЕНА380», выделите его и нажмите кнопку «Установить». В зоне «Образец» должен быть виден выделенный стиль мультилинии.

Примечание: Если в списке стилей не оказалось нужного стиля, то следует нажать кнопку «Загрузить», а в окне «Загрузка стилей мультилиний» нажать на кнопку «Файл».

Выделить файл Acad.mln.

3. Приступаем к черчению стен.

Выберите команду рисования мультилинией:

«Рисование» -> «Мультилиния»

или

кнопкой «Мультилиния» на пользовательской панели «Мультилиния».

.

В командную строку выводятся текущие значения параметров команды. По правой кнопке мыши параметры настройки должны быть переустановлены на следующие:

• «Расположение» = Центр,
• «Масштаб» = 1,
• «Стиль» = СТЕНА380».

4. Приступая к рисованию внешних стен, привязывайтесь к средней линии мультилинии в точках пересечения координатных осей. Перед тем, как стены замкнуть, по правой кнопке мыши вызовите контекстное меню и выполните операцию «Замкнуть».

Примечание: Обеспечьте, чтобы размер 220 (отступ от осевой линии) был внутренним.

5. Чтобы перейти к черчению внутренних стен, необходимо сделать текущим стиль «Перегородка» (масштабируемый):

«Формат» –> «Стили мультилиний…».

6. Выберите команду рисования мультилинией и проверьте её настройку:

• «Расположение» = Центр,
• «Масштаб» = 180,
• «Стиль» = «Перегородка».

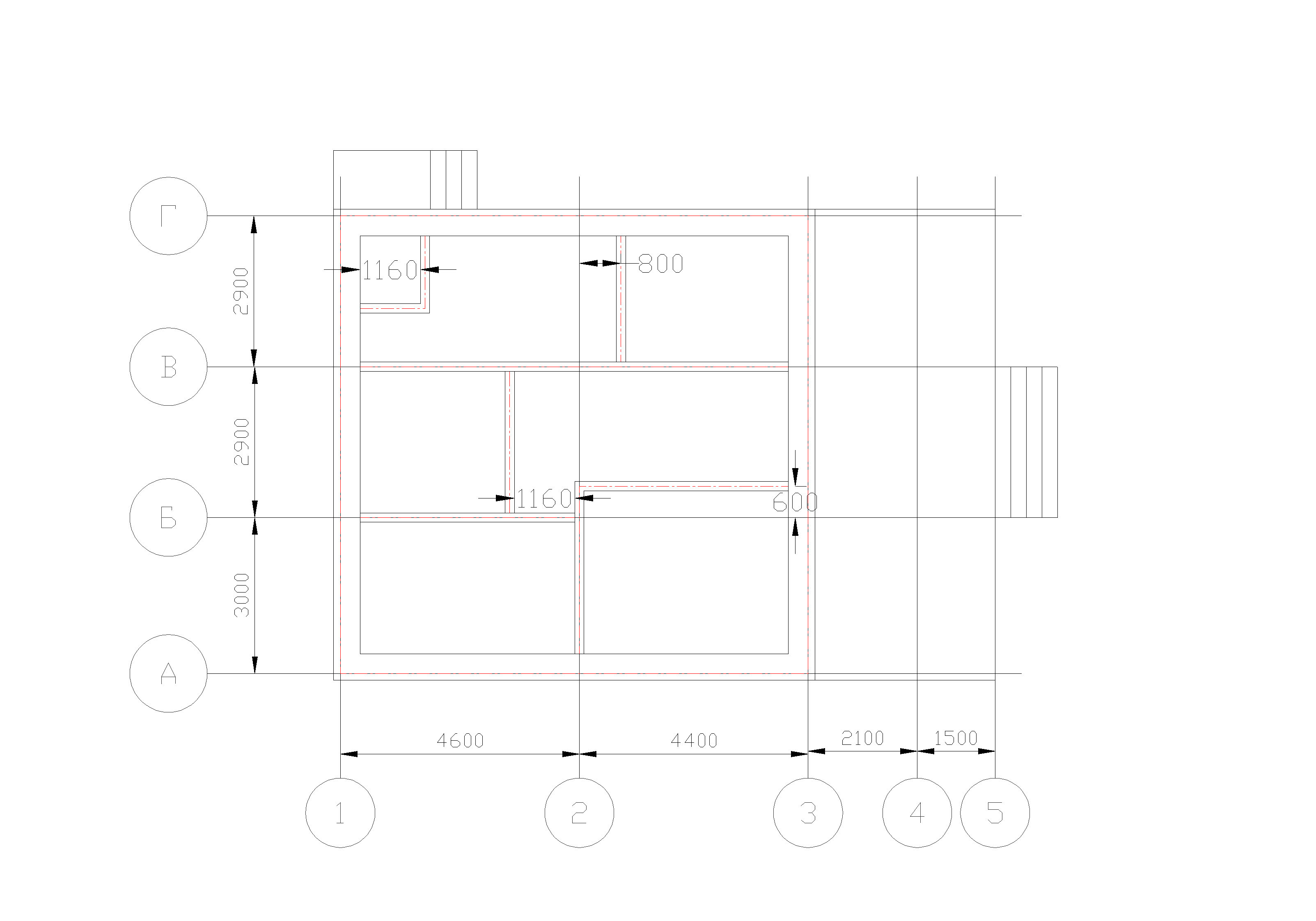

7. Начертите внутренние стены в соответствии с ниже представленным рисунком.

Если перегородка не совпадает с координатной осью, то для привязки используйте объектную привязку «Смещение». Эта привязка требует указать базовую точку, относительно которой вы можете сместиться вправо, влево, вверх или вниз. Базовую точку также следует указать с помощью объектной привязки. Это может быть пересечение осей координат, середина стены и т.д.

Примечание: Если в момент выбора базовой точки на рабочем столе не оказалось панели «Объектная привязка», то с помощью клавиш «Shift + нажатие правой кнопки мыши в зоне черчения» можно вызвать список объектных привязок и назначить временную объектную привязку, действующую до момента задания следующей точки.

После указания базовой точки на объекте последует запрос: указать «Смещение».

Смещение следует указать в относительных прямоугольных координатах. Не забудьте указать перед координатами символ «@».

8. Для крылечек и пристройки справа создайте слой «Крыльцо» и сделайте его текущим.

(Цвет слоя, например, 64 -темно-зелёный).

Начертите крылечки и пристройку справа, используя инструмент «Отрезок».

Шаг ступенек – 250 мм.
