Определение площади подошвы и размеров уступов фундаментов

Длина и ширина обреза фундамента на 0.5 м шире размеров опоры в каждую сторону.

Подошва фундамента располагается ниже кровли опорного пласта (песок пылеватый) на 0.5 м.

Толщина опорного пласта под подошвой фундамента(7м) больше ширины фундамента по подошве(3.8м).

Размеры подошвы фундамента: ширина (вдоль моста) равна 4.6 м.

Минимальная площадь подошвы фундамента:

Максимальную площадь подошвы фундамента при заданной его

высоте h_ф определяют исходя из нормированного [8] условия обеспечения

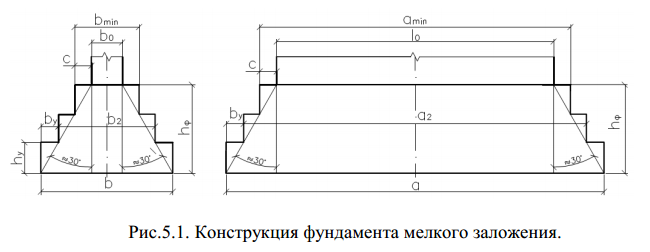

жесткости фундамента. Она заключается в том, что линия уступов или

наклон граней фундамента, как правило, не должны отклоняться от

вертикали на угол ∝ более 30° (см. рис. 5.1). отсюда:

где h_ф - высота фундамента (расстояние от обреза фундамента до его

подошвы); b₀ и l₀ - ширина и длина надфундаментной части опоры в плоскости

обреза фундамента.
