Схемы включения групповых линий в трехфазных сетях с заземленной нейтралью и схема управления светильниками из двух мест:

а — двухпроводная однофазная линия; б — двухпроводная однофазная линия с третьим проводом для заземления; в — трехпроводная двухфазная линия; г — четырехпроводная трехфазная линия; д — схема управления светильниками из двух мест

самая простая и распространенная схема включения люминесцентных ламп — стартерно-дроссельная.

Для ограничения тока через лампу на требуемом уровне используется дроссель 1. Параллельно лампе и последовательно с обоими ее электродами включен стартер 2. Стартер — это тоже газоразрядный прибор, который должен удовлетворять одному требованию: напряжение зажигания разряда в нем должно быть ниже напряжения сети, но выше напряжения горения лампы.

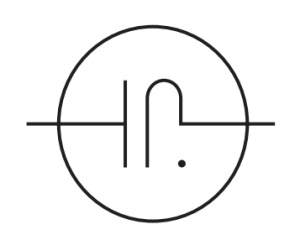

Один из контактов в стартере делается в виде дужки из биметаллической ленты, то есть из ленты, полученной путем жесткого соединения двух металлов с разными тепловыми коэффициентами расширения

При подаче напряжения на такую схему в стартере возникает разряд, и ток идет по цепи: дроссель — один электрод лампы — стартер — другой электрод лампы. Величина этого тока ограничена дросселем. Ток нагревает электроды лампы и стартера, биметаллический электрод стартера начинает распрямляться и в какой-то момент замыкается с другим электродом. После замыкания электроды стартера начинают остывать и через некоторое время размыкаются. В момент размыкания на дросселе образуется большой импульс напряжения. Электроды лампы к этому времени успевают нагреться до температуры, достаточной для эмиссии электронов из них. Если импульс напряжения на дросселе наложится на сетевое напряжение в нужный момент («совпадет по фазе»), то сумма напряжений сети и дросселя может оказаться больше напряжения зажигания лампы с прогретыми электродами, и лампа загорится. Так как вероятность этого достаточно мала, лампа почти никогда не загорается с первой попытки — всем хорошо известно мигание лампы при включении. Эти мигания неприятны и являются еще одним недостатком люминесцентных ламп. Стартер при миганиях создает заметные радиопомехи, поэтому параллельно ему включается помехоподавляющий конденсатор (конструктивно стартер и конденсатор объединены в одном корпусе).

Дроссель не только обеспечивает зажигание ламп, но и ограничивает ток через них в рабочем режиме. В дросселе теряется определенная мощность, не производя никакого положительного эффекта, то есть дроссель является как бы лишней нагрузкой — балластом. Величина балластной мощности зависит от качества дросселя и протекающего по нему тока. По уровню потерь мощности в странах Европейского Союза, США и Канаде дроссели делятся на три класса: D — с обычными, С — с пониженными, В — с особо низкими потерями. В лучших дросселях для ламп мощностью 36 (40) Вт теряется около 6 ватт (примерно 15 % мощности лампы); у маломощных ламп (4-11 Вт) потери мощности в дросселях могут быть равны мощности самих ламп. Поэтому световая отдача ламп в реальных светильниках всегда ниже той, которая указывается в документации для «голых» ламп.
