Задание 1. По дисциплине «Действие средств поражения и боеприпасов»

Курсовая работа

По дисциплине «Действие средств поражения и боеприпасов»

Выполнила: Преподаватель:

Студентка группы ЗФ 030 Балаганский И. А.

Королева А.Р.

Новосибирск

Оглавление

Задание 1. 3

Определение эффективного энергозапаса ТВС: 3

Определение ожидаемого режима взрывного превращения. 5

Определение основных безразмерных параметров взрыва ТВС.. 5

Определение размерных величин: 6

Оценка поражающего действия. 7

Выводы: 10

Список использованной литературы: 11

Оценка фугасного действия

Задание 1

В безветренную погоду, в результате аварии на автодороге, проходящей по открытой местности, произошел разрыв цистерны, в которой находилось 6 тонн этана. Для оценки возможных максимальных повреждений предположим, что в результате выброса в пределах воспламенения оказалось максимально возможное количество газа. Средняя концентрация этана в образовавшемся облаке составила приблизительно 140 г/м³. В результате воспламенения произошёл взрывной режим превращения облака паров этана.

Требуется определить параметры ударной волны на расстоянии 100 м от места взрыва, то есть вычислить образовавшееся избыточное давление, импульс фазы сжатия. А также определить вероятные степени поражения людей и степени повреждений зданий от взрывной нагрузки при аварии.

Решение:

Для решения поставленной задачи необходимо воспользоваться «Методикой оценки последствий аварийных взрывов топливно-воздушных смесей» (с изменениями и дополнениями) РД 03-409-01, утвержденной Постановлением Госгортехнадзора России от 26 июня 2001 г.

Таблица 1.1

Исходные данные:

Определение эффективногоэнергозапаса ТВС:

Если С_г>С_ст, то эффективныйэнергозапас горючей смеси определяется по соотношению:

Теплота сгорания находится по формуле:

q_г = 44β (МДж/кг),

где β - корректировочный параметр для наиболее распространенных в промышленном производстве опасных веществ (определяется из таблицы 1 Методики); этан относится к 2-му классу чувствительности –чувствительное вещество.

Для этана β = 1,08

Тогда: q_г = 44β =44*1,08 = 47,52*10⁶Дж/кг

Для того чтобы посчитать стехиометрическую концентрацию этана, необходимо вычислить массовую концентрацию углеводородного горючего в стехиометрической газовой смеси с воздухом:

Уравнение для определения d:

C_aH_b+dO_0,43+N_1,58=aCO₂+0,5bH₂O+0,79dN₂

= 29 г/моль

-молярная масса этана.

В 100 кг облака содержится 6 кг горючего.

Плотность горючей смеси определяется по формуле:

гдеμ_В= 29 г/моль - молярная масса воздуха;

ρ_В =1,225 кг/м^{3 -} плотность воздуха;

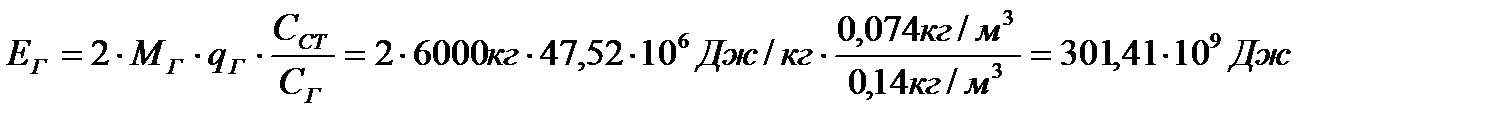

т.к. С_г>С_ст, то:
