Под колонну. Определим параметры условного фундамента

Определим параметры условного фундамента.

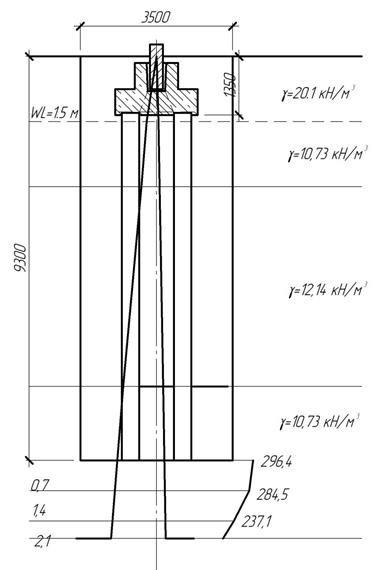

Подошва условного фундамента располагается на глубине 9,3 м от уровня планировки. Определим ширину условного фундамента из расчета того, что подошва ростверка располагается на отметке 1,35 м ниже уровня планировки.

Ширина условного фундамента равна:

,

где – шаг свай под колонной;

,

где – осредненный угол внутреннего трения грунтов, прорезаемых сваей.

,

где – расчетные значения угла внутреннего трения для отдельных пройденных сваей слоев грунта толщиной .

Вес ростверка:

Вес свай: ,

Вес грунта в объеме условного фундамента:

Давление под подошвой условного фундамента определим по формуле:

Условный фундамент опирается на песок средней крупности. Определим осредненный удельный вес грунтов, залегающих выше подошвы условного фундамента:

Определим расчетное сопротивление грунта основания под подошвой условного фундамента:

. Основное условие при расчете свайных фундаментов по второй группе предельных состояний удовлетворяется.

Для определения осадки найдем природное напряжение на уровне подошвы условного фундамента.

.

Дополнительное напряжение под подошвой условного фундамента:

.

Разобьем сжимаемую толщу на элементарные слои толщиной

.

Полную осадку определим по формуле:

,

где b – безразмерный коэффициент, равен 0,8 для всех видов грунта;

– среднее дополнительное напряжение в i-м элементарном слое, принимаемое равным полусумме напряжений на подошве i-го и (i-1)-го слоев;

– модуль деформации для i-го элементарного слоя.

Все результаты сведем в таблицу:

, м		α	, кПа	E, кПа	S, м
			296,42		0,00780
0,7	0,4	0,96	284,56		0,00701
1,4	0,8	0,8	237,14		0,00560
2,1	1,2	0,606	179,63		0,00241
Суммарная осадка	0,02282

Полная осадка равна 2,3 см < 10 см, условие выполняется.
