Потери в кабелях и линиях
Рассчитаем сопротивление в кабелях в линиях соединяющих КТП с СП и ШРА с помощью формул:
R =
;
где,
- удельное сопротивление материала;
l – длина кабеля,м;
s – площадь поперечного сечения,м
;
Удельное сопротивление алюминия – 0,028 Ом ∙м /м.
Потери активной мощности:
∆Р = 3
;
где, I – расчётный ток, А;
R – сопротивление кабеля, Ом.
В нижеприведённых таблицах приведены расчёты согласно вышеуказанному алгоритму.
Таблица 12.1 Расчёт потерь в кабелях, линиях и трансформаторе.
| ∆Р,кВт | ∆Р,% | |
| КТП-ШРА | 0,0487 | |
| КТП-СП1 | 0,369 | |
| КТП-СП2 | 0,114 | |
| КТП-СП3 | 0,349 | |
| КТП-СП4 | 0,17 | |
| КТП-СП5 | 0,793 | |
| КТП-СП6 | 0,34 | |
| ∆Р,кВт | ∆Р,% | |
| КТП-СП7 | 0,203 | |
| КТП-СП8 | 0,191 | |
| КТП-СП9 | 0,858 | |
| ВСЕГО | 3,436 | 34,54 |
| № приёмника | ||
| Пр.1 | 0,00185 | |
| Пр.2 | 0,00082 | |
| Пр.3 | 0,00295 | |
| Пр.4 | 0,05 | |
| Пр.5 | 0,0594 | |
| Пр.6 | 0,0358 | |
| Пр.7 | 0,053 | |
| Пр.8 | 0,015 | |
| Пр.9 | 0,0131 | |
| Пр.10 | 0,0133 | |
| Пр.11 | 0,00419 | |
| Пр.12 | 0,0312 | |
| Пр.13 | 0,00158 | |
| Пр.14 | 0,0203 | |
| Пр.15 | 0,0115 | |
| Пр.16 | 0,0208 | |
| Пр.17 | 0,00483 | |
| Пр.18 | 0,205 | |
| Пр.19 | 0,101 | |
| Пр.20 | 0,0797 | |
| Пр.21 | 0,065 | |
| Пр.22 | 0,0483 | |
| Пр.23 | 0,0498 | |
| ∆Р,кВт | ∆Р,% | |
| Пр.24 | 0,0284 | |
| Пр.25 | 0,0296 | |
| Пр.26 | 0,015 | |
| Пр.27 | 0,0213 | |
| Пр.28 | 0,038 | |
| Пр.29 | 0,017 | |
| Пр.30 | 0,00483 | |
| Пр.31 | 0,00457 | |
| Пр.32 | 0,0209 | |
| Пр.33 | 0,0128 | |
| Пр.34 | 0,00178 | |
| Пр.35 | 0,0559 | |
| Пр.36 | 0,0236 | |
| Пр.37 | 0,11 | |
| Пр.38 | 0,0227 | |
| Пр.39 | 0,0347 | |
| Пр.40 | 0,0419 | |
| Пр.41 | 0,039 | |
| Пр.42 | 0,0195 | |
| Пр.43 | 0,0281 | |
| Пр.44 | 0,0347 | |
| Пр.45 | 0,0483 | |
| Пр.46 | 0,00753 | |
| Пр.47 | 0,0166 | |
| Пр.48 | 0,0206 | |
| Пр.49 | 0,0242 | |
| Пр.50 | 0,0167 | |
| Пр.51 | 0,0555 | |
| ∆Р,кВт | ∆Р,% | |
| Пр.52 | 0,0149 | |
| Пр.53 | 0,181 | |
| Пр.54 | 0,00406 | |
| Пр.55 | 0,0271 | |
| Пр.56 | 0,05 | |
| Пр.57 | 0,0671 | |
| Пр.58 | 0,108 | |
| Пр.59 | 0,0531 | |
| Пр.60 | 0,0513 | |
| Пр.61 | 0,0498 | |
| Пр.62 | 0,00643 | |
| Пр.63 | 0,00296 | |
| Пр.64 | 0,0283 | |
| Пр.65 | 0,00457 | |
| Пр.66 | 0,014 | |
| 2,303 | 23,15 | |
| Трансформатор | 4,21 | 42,31 |
| Сумма всех потерь | 9,949 |

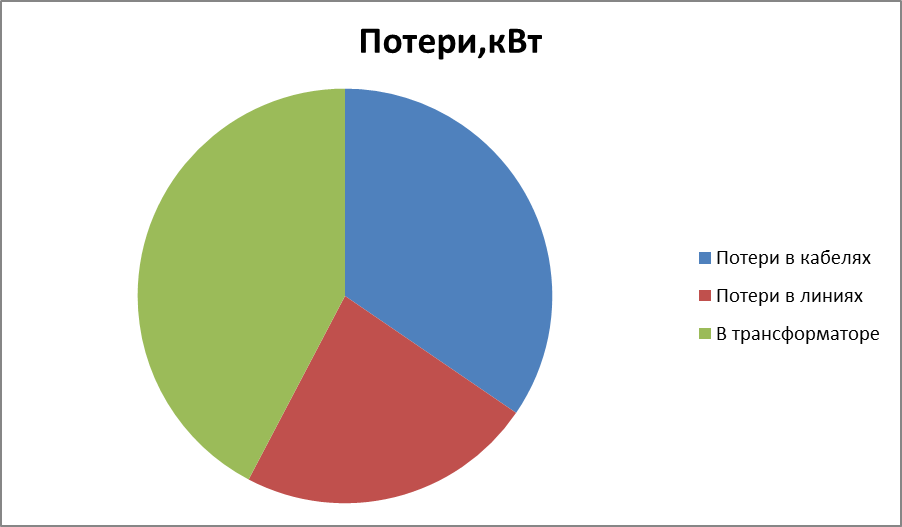

Диаграмма 12.2 Соотношение потерь мощности в кабелях, линиях и трансформаторе.
