При ГГК-П используется аппаратура СГП2, которая предназначена для измерения объемной плотности горных пород в скважинах диаметром от 160 до 320 мм

Аппаратура эксплуатируется в комплекте со следующими изделиями:

- трехжильным кабелем типа КГ3-67-180 длиной до 7500 м;

- источником гамма-излучения Cs¹³⁷ активностью (1.28±0.33)x10¹⁰ Бк, создающим на расстоянии 1 м мощность экспозиционной дозы (5.95 ±1.55)x10^-9 А/кг.

Диапазон измерения объемной плотности горных пород от 1.7x10³ до 3.0x10³ кг/м³

Количество каналов-2: канал большого зонда (ГГКп бз) и канал малого зонда (ГГКп мз).

Диапазон рабочих температур скважинного прибора от - 10 до 200 ^оС, рабочее гидростатическое давление - до 120 МПа.

В качестве детекторов используются кристаллы NaI(Tl) размерами 25×30 мм в канале малого и 25×40 мм в канале большого зондов ГГКп в комплекте с ФЭУ-74А. Коллимационные окна заполнены капролоном. Для регулировки спектральной чувствительности измерительной установки в коллиматоре большого зонда установлен экран из свинца.

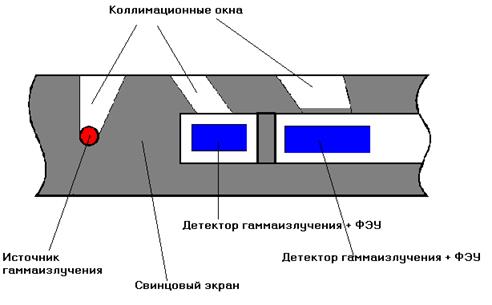

Рисунок 4. Схема прибора для ГГК-П

Плотность рассчитывается по формуле:

где Iмз.эт, Iбз.эт. - значения средних частот следования импульсов по каналам малого и большого зондов, зарегистрированные на образце плотности с ρ = 2,59 г/см³;

Сопротивление между 1 жилой и корпусом должно быть равно 3,3 кОм плюс сопротивление кабеля и при смене подключения щупов омметра - 4,3 кОм плюс сопротивление кабеля. Сопротивление между 2 жилой и корпусом и между 3 жилой и корпусом должно равняться сопротивлению кабеля плюс 60 Ом.

Ток питания электронного блока скважинного прибора постоянный, 140±10 мА, при напряжении на входе скважинного прибора не более 20 В.

Ток, потребляемый электродвигателем прижимного устройства, должен быть 0.6±0.05 А.

Импульсы на выходе скважинного прибора имеют амплитуду не менее 3В и длительность 45±5 мкс, причем импульсы ГГКп имеют положительную полярность, а ГГКп бз - отрицательную.

От длины зонда зависит относительная интенсивность регистрируемых гамма – квантов (рис. 5). Из этих графиков видно, что по мере роста длинны зонда при одинаковых значениях плотности, различия в скорости счета то же увеличивается. Т. о. разрешающая способность растёт по мере увеличения длины зонда.

Для экранированного от скважины прибора относительная дифференциация, за которую принято отношение показаний I против пласта с плотностью 2 или 2,325 г/см³ к значению J₀ в пласте с плотностью 2,65 г/см³, растет с увеличением длины зонда z. Из сопоставления I/I₀ и I₂/I₀ следует, что зависимость L_n(I/I₀) = f(ρ) близка к линейной при z > 20 см.

Наиболее важный вывод — уменьшение влияния глинистой корки с увеличением длины зонда z. При увеличении z от 35 до 100 см влияние промежуточ­ной среды уменьшается примерно в 2 раза, но еще остается достаточно большим (0,04—0,06 г/см³ на 1 см глинистой корки), что не позволяет отказаться от учета этого фактора и соответствующей корректировки результатов ГГКп.

Геометрическая глубинность R, увеличивается с уменьшением плот­ности ρ, и ростом длины зонда z, в среднем составляет около 7—12 см.

Таким образом, информация при ГГКп усредняется по достаточно большому объему горных пород. Однако по сравнению с данными, полученными из керна, наши данные более представительны и кондиционны, т.к. получены при глубинных условиях.
