Расчёт цифровой цепи методом билинейного преобразованияДля получения передаточной функции цифрового фильтра необходимо произвести замену , где Td - интервал дискретизации.
Примем период дискретизации: Td=0,00019096 с Выбрав период дискретизации, можно найти коэффициенты передаточной функции и разностного уравнения:
Код Matlab: clc;clear;
Td=0.00019096; %Период дискретизации
A=2/3*10^3; %Полюса аналоговой передаточной функции p0=1000; p1=1000/3;
u=(2/Td+p0)*(2/Td+p1); %Коэффициенты передаточной функции цифровой цепи b0=2*A/Td/u b1=0 b2=-2*A/Td/u a1=(-8/Td^2+2*p0*p1)/u a2=(-2/Td+p0)*(-2/Td+p1)/u
b=[b0 b1 b2]; a=[1 a1 a2];
Полученные коэффициенты: b0 = 0,0563 b1 = 0 b2 = -0,0563 a1 = -1,7640 a2 = 0,7747
Передаточная функция:
Разностное уравнение:
Найдём нули и полюса этой передаточной функции: Код Matlab: [q,p]=tf2zpk(b,a); disp('Нули'); disp(q); disp('Полюса'); disp(p); figure(4); zplane(b,a);

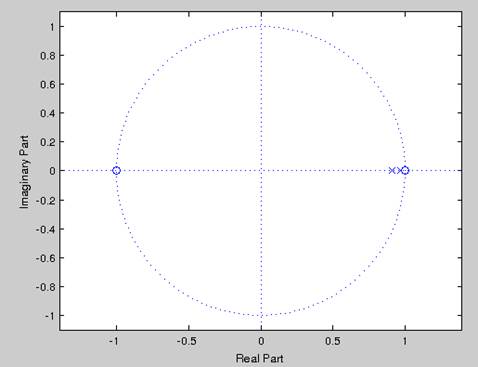

Нули: z=-1; z=1 Полюса: z=0,9383; z= 0,8257 Рис. 15. Карта нулей и полюсов цифрового фильтра, полученного методом билинейного преобразования при Td=0,00019096 с
Получим амплитудно-частотные и фазо-частотные характеристики этого фильтра. Для этого в передаточной функции произведём замену .
Амплитудно-частотная характеристика: Фазо-частотная характеристика:
Код Matlab: w=logspace(1,5,10000); Wd=(b0+b2*exp(-2*1i*w*Td))./(1+a1*exp(-1i*w*Td)+a2*exp(-2*1i*w*Td)); % Построение графиков ЛАЧХ и ЛФЧХ цифровой цепи figure(1); subplot(2,1,1), loglog(w,abs(Wd),'b'), grid on, xlabel('w (Rad/s)'), title('MAGNITUDE - |H(w)|'); hold on; subplot(2,1,2), semilogx(w,180/pi*angle(Wd),'b'), grid on, xlabel('w (Rad/s)'), title('PHASE - arg [H(w)] (deg)'); hold on; % Построение графиков ЛАЧХ аналоговой и цифровой цепи на одном полотне figure(2); Wa=A*1i*w./(1i*w+p0)./(1i*w+p1); loglog(w,abs(Wd),'b'); hold on; loglog(w,abs(Wa),'g'); hold on; grid on; xlabel('w (Rad/s)'); title('MAGNITUDE - |H(w)|'); axis([0 10^5 10^(-2) 1]);

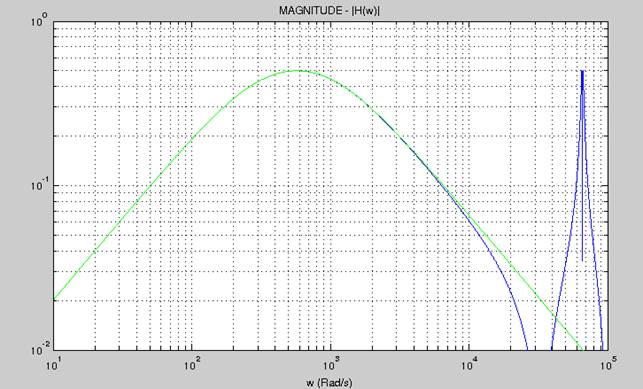

Рис. 16. ЛАЧХ аналогового фильтра (обозначена зелёным) и соответствующего ему цифрового фильтра, полученного методом билинейного преобразования при Td=0,00019096 с (обозначена синим) Рис. 17. ЛАЧХ и ЛФЧХ цифрового фильтра, полученного методом билинейного преобразования при Td=0,00019096 с Полученная АЧХ цифрового фильтра, синтезированного методом билинейного преобразования, больше соответствует АЧХ аналогового прототипа в области частот от 10 до 10^4 рад/c, чем методом Эйлера при том же периоде дискретизации.
Импульсная переходная функция цифрового фильтра может быть получена за счёт обратного Z-преобразования его передаточной функции. Мы получим её с помощью пакета Matlab. Код Matlab: N=0.012/Td; n=0:(N-1); h=impz(b,a,N); figure(3); title('Impulse Response h(n*Td) - impz'); hold on; xlabel('n'); ylabel('h(n*Td)'); plot(n,h,'b'); grid on;
Рис. 18. Импульсная переходная функция цифрового фильтра, полученного методом билинейного преобразования при Td=0,00019096 с
ИПФ фильтра, полученного методом БП, несколько отличается по форме от ИПФ прототипа для начальных отсчётов.
Теперь возьмём другой период дискретизации Td=0,00009548с Найдём коэффициенты передаточной функции и разностного уравнения: b0 = 0,0299 b1 = 0 b2 = -0,0299 a1 = -1,8775 a2 = 0,8804
Передаточная функция:
Разностное уравнение:
Нули: z=-1; z=1 Полюса: z=0,9687; z= 0,9089 Рис. 19. Карта нулей и полюсов цифрового фильтра, полученного методом билинейного преобразования при Td=0,00009548 с
Получим амплитудно-частотные и фазо-частотные характеристики этого фильтра. Для этого в передаточной функции произведём замену .
Амплитудно-частотная характеристика: Фазо-частотная характеристика:
Рис. 20. ЛАЧХ аналогового фильтра (обозначена зелёным) и соответствующего ему цифрового фильтра, полученного методом билинейного преобразования при Td=0,00009548 с (обозначена синим) Рис. 21. ЛАЧХ и ЛФЧХ цифрового фильтра, полученного методом билинейного преобразования при Td=0,00009548 с
Импульсная переходная функция:
Рис. 22. Импульсная переходная функция цифрового фильтра, полученного методом билинейного преобразования при Td=0,00009548 с
При уменьшении периода дискретизации у фильтра, полученного методом билинейного преобразования, характеристики изменились так же, как и у фильтра, полученного методом Эйлера.
Расчёт цифровой цепи методом инвариантной импульсной характеристики. Ранее была получена импульсная переходная функция аналогового фильтра: В этом методе синтеза ИПФ ЦФ определяется через дискретные значения ИПФ аналогового прототипа:
Восстановим передаточную функцию по ИПФ:
Примем период дискретизации: Td=0,00019096 с Выбрав период дискретизации, можно найти коэффициенты передаточной функции и разностного уравнения:
Код Matlab: clc;clear;
Td=0.00019096; %Период дискретизации
A=2/3*10^3; C0=1.5; C1=-0.5; %Полюса аналоговой передаточной функции p0=1000; p1=1000/3;
%Коэффициенты передаточной функции цифровой цепи b0=A*Td*(C0+C1) b1=A*Td*(-C0*exp(-p1*Td)-C1*exp(-p0*Td)) a1=-exp(-p1*Td)-exp(-p0*Td) a2=exp(-(p0+p1)*Td)
b=[b0 b1]; a=[1 a1 a2];
Полученные коэффициенты: b0 = 0,1273 b1 = -0,1266 a1 = -1,7645 a2 = 0,7752
Передаточная функция:
Разностное уравнение:
Найдём нули и полюса этой передаточной функции: Код Matlab: [q,p]=tf2zpk(b,a); disp('Нули'); disp(q); disp('Полюса'); disp(p); figure(4); zplane(b,a);
Нули: z=0; z=0,9944 Полюса: z=0,9383; z= 0,8262 Рис. 23. Карта нулей и полюсов цифрового фильтра, полученного методом инвариантной импульсной характеристики при Td=0,00019096 с
Получим амплитудно-частотные и фазо-частотные характеристики этого фильтра. Для этого в передаточной функции произведём замену .
Амплитудно-частотная характеристика: Фазо-частотная характеристика:
Код Matlab: w=logspace(1,5,10000);; Wd=(b0+b1*exp(-1i*w*Td))./(1+a1*exp(-1i*w*Td)+a2*exp(-2*1i*w*Td)); % Построение графиков ЛАЧХ и ЛФЧХ цифровой цепи figure(1) subplot(2,1,1), loglog(w,abs(Wd),'b'), grid on, xlabel('w (Rad/s)'), title('MAGNITUDE - |H(w)|'); hold on; subplot(2,1,2), semilogx(w,180/pi*angle(Wd),'b'), grid on, xlabel('w (Rad/s)'), title('PHASE - arg [H(w)] (deg)'); hold on; % Построение графиков ЛАЧХ аналоговой и цифровой цепи на одном полотне figure(2); Wa=A*1i*w./(1i*w+p0)./(1i*w+p1); loglog(w,abs(Wd),'b'); hold on; loglog(w,abs(Wa),'g'); hold on; grid on; xlabel('w (Rad/s)'); title('MAGNITUDE - |H(w)|'); axis([0 10^5 10^(-2) 1]);

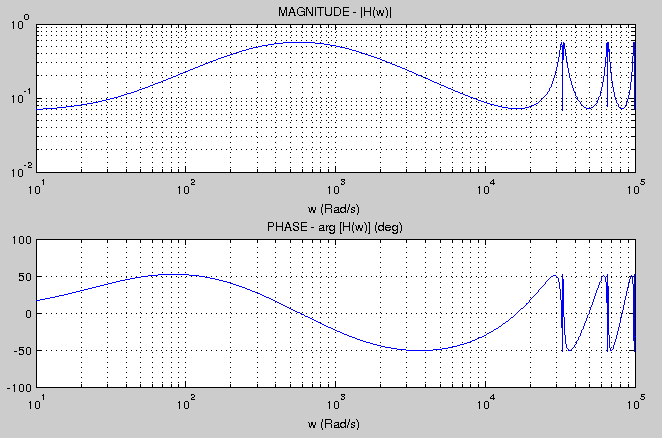

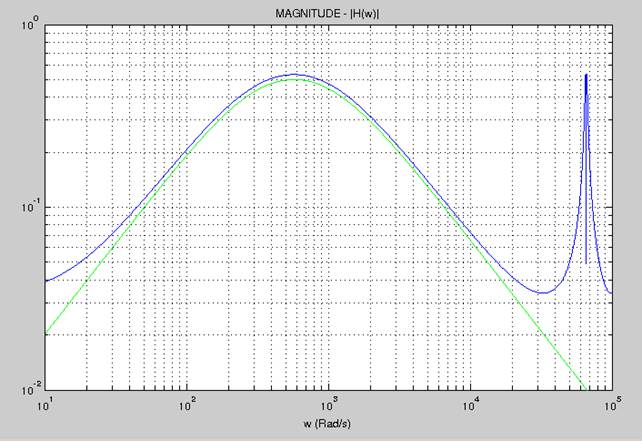

Рис. 24. ЛАЧХ аналогового фильтра (обозначена зелёным) и соответствующего ему цифрового фильтра, полученного методом инвариантной импульсной характеристики при Td=0,00019096 с (обозначена синим) Рис. 25. ЛАЧХ и ЛФЧХ цифрового фильтра, полученного методом инвариантной импульсной характеристики при Td=0,00019096 с АЧХ цифрового фильтра, синтезированного методом инвариантной импульсной характеристики, имеет существенно большие различия с АЧХ аналогового прототипа, чем у фильтров, полученных методами Эйлера и билинейного преобразования.
Импульсная переходная функция цифрового фильтра может быть получена за счёт обратного Z-преобразования его передаточной функции. Мы получим её с помощью пакета Matlab. Код Matlab: N=0.012/Td; n=0:(N-1); h=impz(b,a,N); figure(3); title('Impulse Response h(n*Td) - impz'); hold on; xlabel('n'); ylabel('h(n*Td)'); plot(n,h,'b'); grid on;
Рис. 26. Импульсная переходная функция цифрового фильтра, полученного методом инвариантной импульсной характеристики при Td=0,00019096 с
ИПФ цифрового фильтра, полученного методом ИИХ отличается от ИПФ аналогового прототипа на вещественный множитель, равный периоду дискретизации.
Теперь возьмём другой период дискретизации Td=0,00009548с Найдём коэффициенты передаточной функции и разностного уравнения: b0 = 0,0637 b1 = -0,0636 a1 = -1,8776 a2 = 0,8805
Передаточная функция:
Разностное уравнение:
Нули: z=0; z=0,9985 Полюса: z=0,9687; z= 0,9089 Рис. 27. Карта нулей и полюсов цифрового фильтра, полученного методом инвариантной импульсной характеристики при Td=0,00009548 с
Получим амплитудно-частотные и фазо-частотные характеристики этого фильтра. Для этого в передаточной функции произведём замену .
Амплитудно-частотная характеристика: Фазо-частотная характеристика:
Рис. 28. ЛАЧХ аналогового фильтра (обозначена зелёным) и соответствующего ему цифрового фильтра, полученного методом инвариантной импульсной характеристики при Td=0,00009548 с (обозначена синим) Рис. 29. ЛАЧХ и ЛФЧХ цифрового фильтра, полученного методом инвариантной импульсной характеристики при Td=0,00009548 с
Импульсная переходная функция:
Рис. 30. Импульсная переходная функция цифрового фильтра, полученного методом инвариантной импульсной характеристики при Td=0,00009548 с
При уменьшении периода дискретизации у фильтра, полученного методом билинейного преобразования, характеристики изменились так же, как и у фильтра, полученного методом Эйлера.
|
