По поверхностям коллектора, щеткодержателей, якоря и катушек полюсов

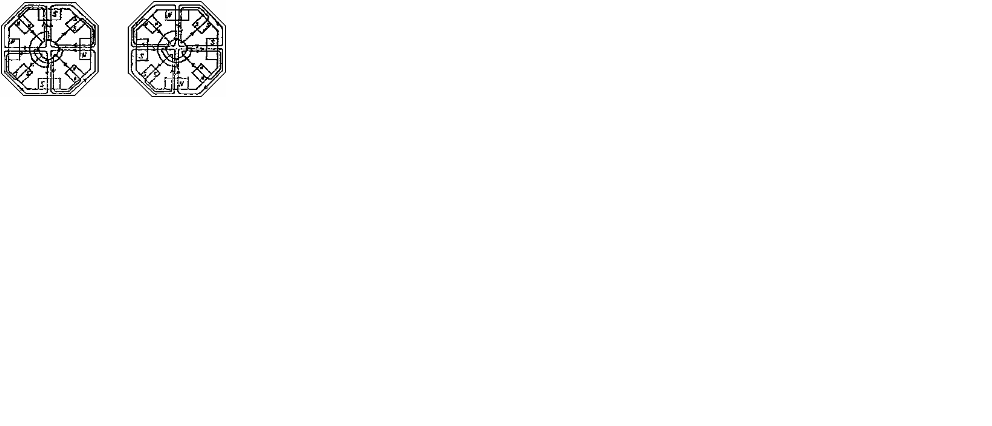

СХЕМА ВОЗБУЖДЕНИЯ ТЯГОВОГО ДВИГАТЕЛЯ
· Тяговый двигатель имеет сериесное возбуждение, то есть обмотка якоря соединена последовательно с обмоткой возбуждения, а поэтому можно было бы ограничиться двумя выводными концами.
· Однако двигатель имеет 4 вывода - дополнительно 2 вывода необходимы для реверсирования обмоток возбуждения.
· Я1, Я2 - выводы, между которыми помещаются обмотки якоря и добавочных полюсов.
· С1- С2- выводы, между которыми помещаются обмотки главных полюсов.
·
ПУТЬ ТОКА ПО ДВИГАТЕЛЮ
§ Напряжение кабелем Я1 из вводной коробки подводится к двум плюсовым щёткам, далее через коллектор, обмотку якоря на минусовые щётки, через перемычку на добавочные полюса и кабелем Я2 возвращается на вводную коробку.
§ Далее кабелем (из вводной коробки) С1 подходит к обмоткам главных полюсов.
§ Пройдя их кабелем С2 вновь приходит в вводную коробку.
ПОЛЯРНОСТЬ ДОБАВОЧНЫХ ПОЛЮСОВ
· Полярность добавочных полюсов определяется по вращению якоря.
· Впереди главного полюса будет добавочный той же полярности.
· При изменении вращения якоря меняется полярность главных полюсов, а полярность добавочных полюсов остается прежней.
РЕВЕРСИРОВАНИЕ
· Для изменения направления вращения якоря меняем направление тока в обмотке возбуждения.
· Это достигается реверсом.
· Если изменять направление тока одновременно в обмотке якоря и в обмотке возбуждения, то направление вращения якоря не изменится.
· РЕГУЛИРОВАНИЕ ЧАСТОТЫ ВРАЩЕНИЯ ЯКОРЯ ТЯГОВОГО ДВИГАТЕЛЯ
· Uдв= Едв+I·R; Едв= Ф·n·См.
· Uдв= Ф· n·См+I·R;
· Из формулы видно, что частота вращения якоря двигателя зависит от подводимого на его зажимы напряжения и от магнитного потока.
· Так же зависит от внутреннего падения напряжения двигателя, но им пренебрегают, так как оно незначительно, в связи с малым сопротивлением двигателя (≈ 0,2 Ом).
· При запуске двигателя его ЭДС равна нулю, а потому через двигатель может пойти большой ток, который вызовет его порчу.
· Чтобы этого, не случилось, последовательно с двигателем включают пусковые резисторы, такой величины, чтобы пусковой ток не превышал 1,5 номинальной величины.
· В дальнейшем, когда якорь будет вращаться, будет возникать ЭДС, которая ограничивает ток, и пуско-тормозные резисторы в этом случае постепенно выводятся.
· А при достижении номинальной частоты вращения выводятся полностью.
· Падение напряжение тягового двигателя при пуске будет равно примерно 45 В..
· А когда пуско-тормозные резисторы будут выведены полностью, то падение напряжения на двигателе увеличивается до 750 В, а, следовательно, увеличивается и скорость.
· Дальнейшее увеличение частоты вращения якоря двигателя получаем за счет изменения магнитного потока, причем при уменьшении магнитного потока частота вращения возрастает.
· Увеличение частоты вращения якоря двигателя производится следующим образом:
- при уменьшении тока в обмотке возбуждения уменьшается магнитный поток;
- при уменьшении магнитного потока уменьшается противо-ЭДС, наведенная в якоре;
