ЩЁТКОДЕРАТЕЛИ И ИХ КРОНШТЕЙНЫ

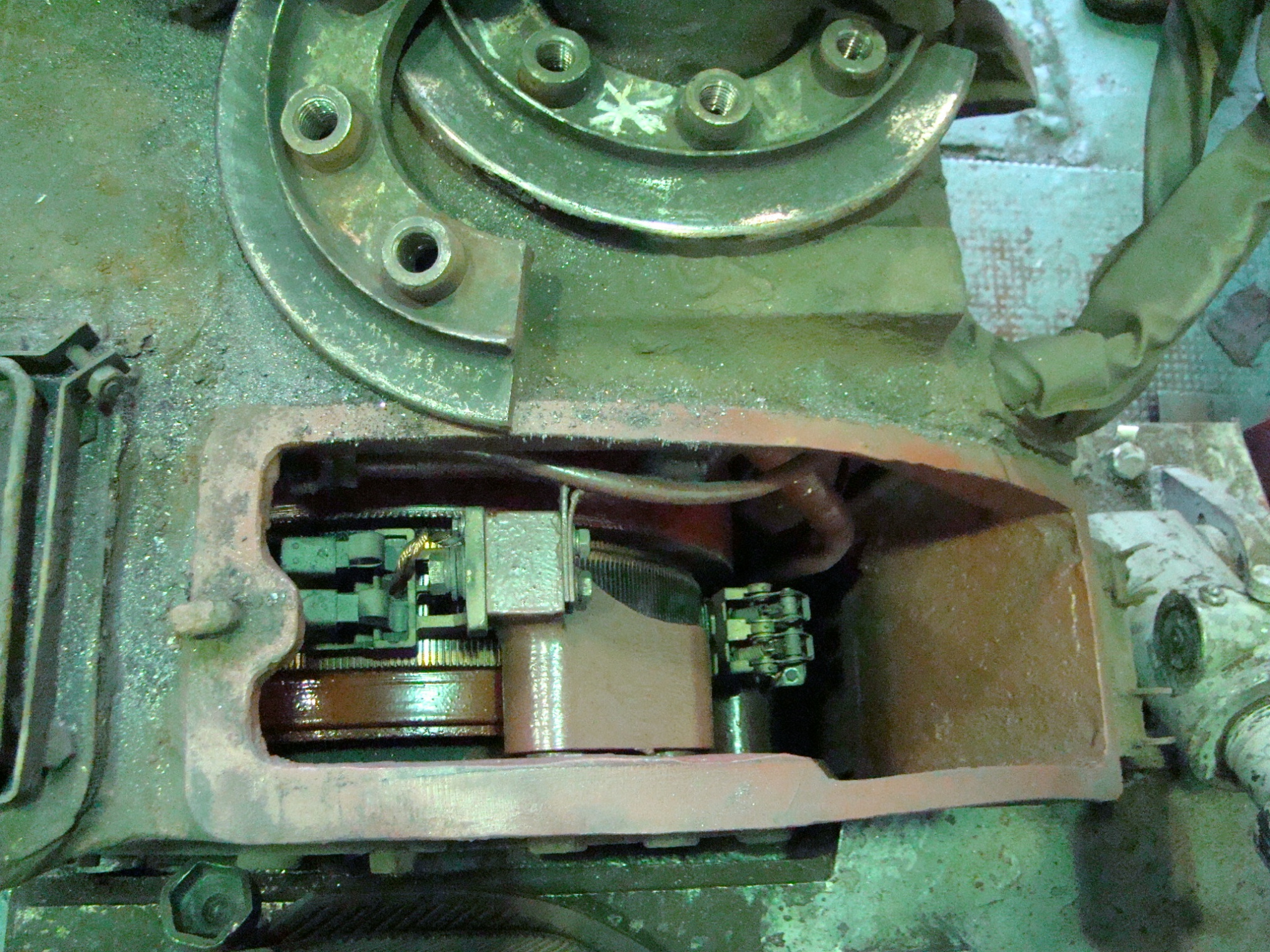

· Кронштейн щеткодержателя служит для изоляции щеткодержателя от остова, а сам щеткодержатель служит для удержания щетки, через которую образуется подвижный контакт коллектора.

· Количество кронштейнов и щеткодержателей 4.

· Соединены они попарно: два "+", два "—".

· Щетки расположены со щеткодержателем по оси главного полюса.

· Кронштейн крепят к остову двумя болтами.

· Изготовлен он из пластмассы, армиро­ванной стальными резьбовыми втулками и гребенкой, служащей для сочленения кронштейна со щеткодержателем.

· Щеткодержатель отлит из лату­ни.

· Имеет обойму для постановки двух щеток, а также 2 прижимных пальца с двумя пружинами.

· От щетки к щеткодержателю подходит шунт, ко­торый шунтирует пружину, чтобы она при прохождении тока не нагрева­лась.

· Нажатие на щетку составляет 2,2-2,4 кг/с. К кронштейну при помощи наконечника крепят кабель Я1 или Я2.

ОХЛАЖДЕНИЕ ТЯГОВОГО ДВИГАТЕЛЯ

· Тяговый двигатель – само вентилируемая машина.

· Вместе с задней нажимной шайбой отлит вентилятор, который при вращении якоря выбра­сывает воздух наружу через выходные отверстия в остове.

· Воздух для охлаждения поступает через жалюзи в камеры с сетками (фильтры), установленными на чердаке.

· В фильтрах он очищается от пыли и грязи, а также влаги, а затем поступает по патрубкам к "гармошкам".

· Внутри он проходит двумя путями:

- через вентиляционные отверстия в нажимном конусе, втулки коллек­тора, сердечника якоря и задней нажимной шайбы;
