Проектирование структурной схемы

Введение

Важнейшим функциональным элементом радиотехнических систем является радиоприемное устройство, способное воспринимать слабые радиосигналы и преобразовывать их к виду, обеспечивающему использование содержащейся в них информации. В состав радиоприемного устройства входят радиоприемник, антенна, оконечное устройство. Приемники классифицируются по ряду признаков. По типу схем различают детекторные, прямого усиления, сверхрегенеративные и супергетеродинные приёмники.

В данном курсовом проекте рассматривается проектирование непосредственно приемников, а типы и параметры антенн и оконечных устройств учитываются лишь в той мере, в которой это необходимо для проектирования приемников.

Для реализации курсового проекта используется радио-телекоммуникационная система (SDR). Данная технология позволяет заменить огромнейшее разнообразие существующих и разрабатываемых конструкций радиоприёмников и трансиверов, как серийных, так и, прежде всего, любительских, построенных по сложной супергетеродинной схеме, на ограниченное число доступных аппаратных блоков, работающих под управлением разрабатываемого сообществом ПО. Это приведёт к упрощению и удешевлению конструкций, существенному улучшению характеристик, поддержке любых видов модуляции, появлению большого количества сервисных функций, а также ускорит разработку, поскольку ПО может совершенствоваться одновременно всем сообществом. Такое стало возможно с появлением доступных быстрых ЦАП и АЦП (иногда достаточно звуковой платы ЭВМ) и удешевлением ПЭВМ и DSP-процессоров.

Проектирование структурной схемы

1.1 Выбор типа структурной схемы приёмника

Проектируемый приемник будет построен по супергетеродинной схеме с двойным преобразованием частоты (инфрандинный тип приемника). Схемы инфрандинного приемника применяются для более эффективной борьбы с зеркальным каналом приема. В инфрадинном приемнике первая промежуточная частота выбирается выше самой верхней частоты диапазона принимаемых сигналов. При этом зеркальный канал отодвигается настолько далеко от основного, что легко подавляется самыми простыми фильтрами [6].

В схеме супергетеродина с двойным преобразованием частоты перестраиваемым выполняется только первый гетеродин. В качестве такого гетеродина обычно применяется синтезатор дискретной сетки частот. Второй гетеродин может быть выполнен на фиксированную частоту. Это позволяет фильтр промежуточной частоты рассчитать на фиксированное значение, тем самым упростив его реализацию [7].

Преимущество инфрадина состоит в упрощении преселектора. В приемнике с переменной настройкой в широком диапазоне частот этот фильтр нежелателен, так как он требует плавной настройки в поддиапазоне и переключения катушек для смены поддиапазонов. В инфрадинном приемнике канал прямого прохождения и зеркальный канал приема лежат выше верхней частоты принимаемого сигнала, что позволяет использовать в качестве фильтра не перестраиваемый ППФ Салена - Кея с единичным усилением.

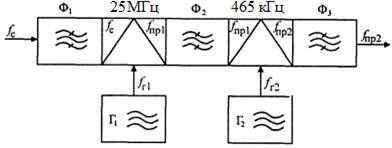

Предварительная структурная схема инфрандинного приемника приведена на рис.1.1

Рисунок 1.1 - Предварительная структурная схема инфрандинного приемника приведена
