ЭТАП 7. Формирование таблицы динамических загружений

Наиболее опасным направлением сейсмического воздействия считается направление вдоль меньшей стороны здания. Поскольку размеры здания в плане 9 х 12 м, наиболее опасным считается направление X.

Рисунок 21 - Диалоговое окно Формирование динамических загружений из статических

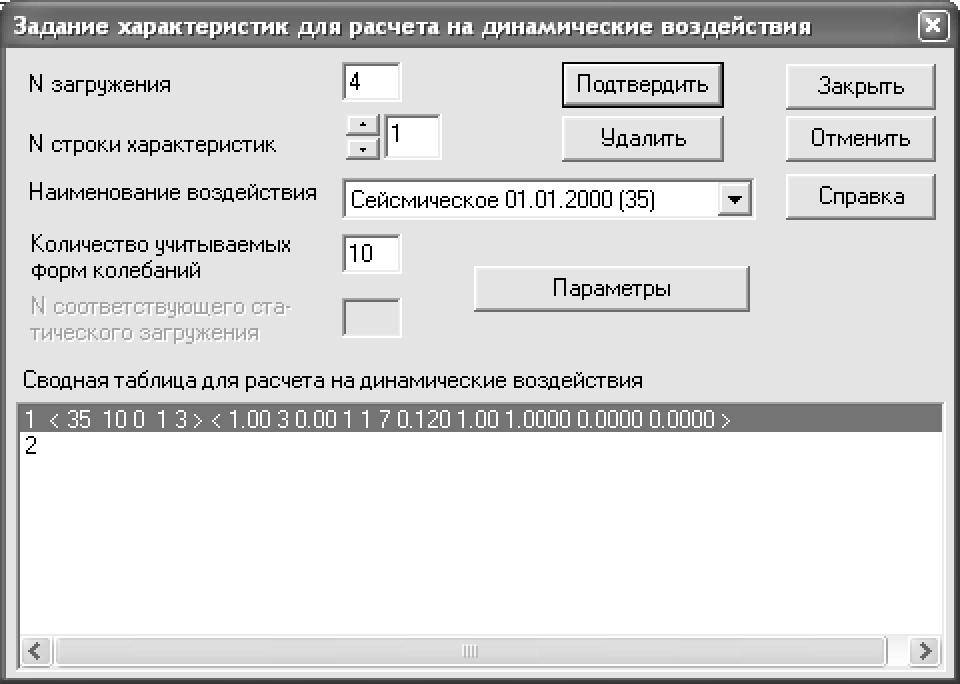

Ø Для задания основных характеристик четвертого загружения вызовите диалоговое окно Задание характеристик для расчета на динамические воздействия (рис. 22) из меню Нагрузки  Динамика  Таблица динамических загружений (кнопка на панели инструментов).

Ø В диалоговом окне задайте следующие параметры:

§ № загружения – 4;

§ наименование воздействия – Сейсмическое 01.01.2000 (35);

§ количество учитываемых форм колебаний – 10.

Ø Затем щелкните по кнопке Параметры.

Ø В диалоговом окне Параметры расчета на сейсмические воздействия (рис.23) задайте следующие необходимые параметры:

§ направляющие косинусы равнодействующей сейсм. воздейств. в ОСК (основной системе координат)– CX = 1.

§ остальные параметры примите заданными по умолчанию.

Ø Подтвердите ввод данных, щелчком по кнопке Подтвердить.

Ø Щелкните по кнопке Закрыть в диалоговом окне Задание характеристик для расчета на динамические воздействия.

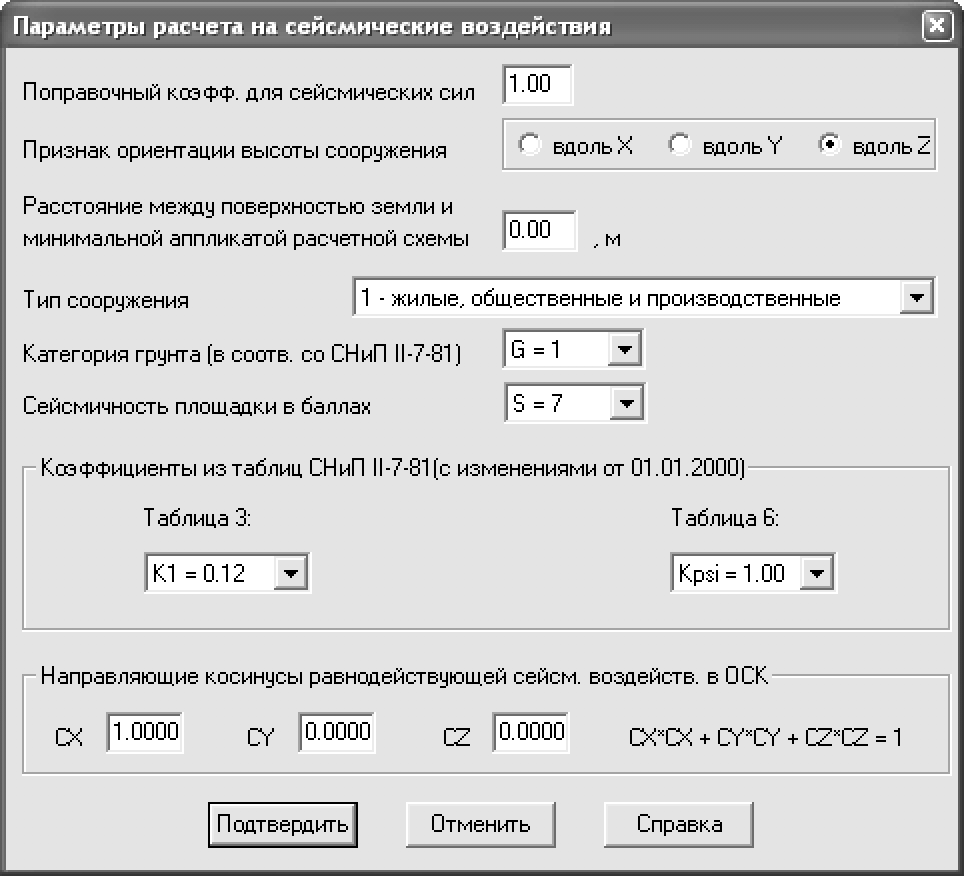

Рисунок 23 - Диалоговое окно Параметры расчета на сейсмические воздействия
