Назначение жесткостей элементам схемы

Ø В диалоговом окне Жесткости элементов в списке типов жесткостей выделите курсором тип жесткости 1.Двутавр 30Б1.

Ø Щелкните по кнопке Установить как текущий тип (при этом выбранный тип записывается в окне редактирования Текущий тип жесткости. Можно назначить текущий тип жесткости двойным щелчком на строке списка).

Ø Выполните пункт меню Выбор  Отметка горизонтальных элементов (кнопка на панели инструментов).

Ø С помощью курсора выделите все горизонтальные элементы схемы (выделенные элементы окрашиваются в красный цвет).

Отметка элементов выполняется с помощью одиночного указания курсором или растягиванием вокруг нужных элементов "резинового окна".

Ø В диалоговом окне Жесткости элементов щелкните по кнопке Назначить (с элементов снимается выделение. Это свидетельство того, что выделенным элементам присвоена текущая жесткость).

Ø Выполните пункт меню Выбор  Отметка горизонтальных элементов (кнопка на панели инструментов), чтобы снять активность с операции выделения горизонтальных стержневых элементов.

Ø В списке типов жесткостей выделите курсором тип жесткости 2.Двутавр 35К1.

Ø Щелкните по кнопке Установить как текущий тип.

Ø

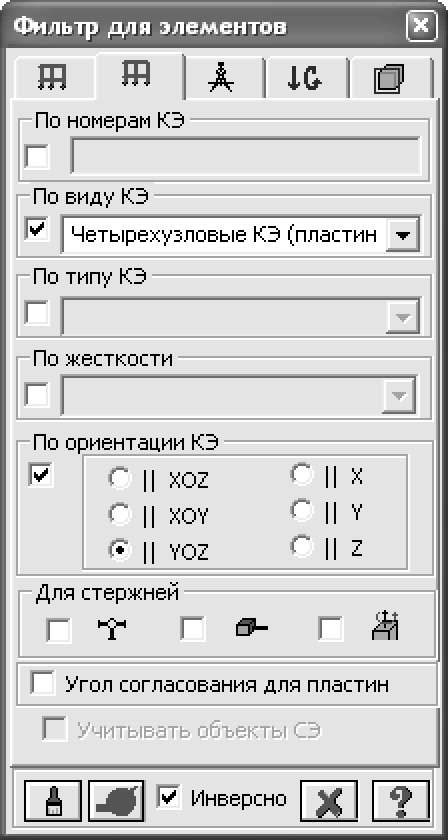

Рисунок 14 - Диалоговое окно Полифильтр

Ø С помощью курсора выделите все вертикальные элементы схемы (выделенные элементы окрашиваются в красный цвет).

Ø В диалоговом окне Жесткости элементов щелкните по кнопке Назначить.

Ø В списке типов жесткостей выделите курсором тип жесткости 3.Пластина Н20.

Ø Щелкните по кнопке Установить как текущий тип.

Ø Выполните пункт меню Выбор  Отметка блока (кнопка на панели инструментов).

Ø Укажите курсором на любой узел или элемент плиты перекрытия первого этажа, а затем второго этажа.

Ø В диалоговом окне Жесткости элементов щелкните по кнопке Назначить.

Ø Назначьте текущим тип жесткости 4. Пластина Н30.

Ø Для выделения диафрагмы из меню Выбор  ПолиФильтр вызовите диалоговое окно Полифильтр.

Ø Активизируйте закладку Фильтр для элементов (рис.14).

Ø Установите флажок в поле По виду КЭ.

Ø В раскрывающемся списке выберите Четырехузловые КЭ (пластины).

Ø Установите флажок в поле По ориентации КЭ и активизируйте радио-кнопку || YOZ.

Ø Щелкните по кнопке – Применить.

Ø В диалоговом окне Жесткости элементов щелкните по кнопке Назначить.

Ø Назначьте текущим тип жесткости 5. Пластина Н50.

Ø При активном пункте меню Выбор  Отметка блока щелкните курсором на любом узле или элементе фундаментной плиты.

Ø В диалоговом окне Жесткости элементов щелкните по кнопке Назначить.

Ø Снимите выделение с узлов при помощи пункта меню Выбор  Отмена выделения (кнопка на панели инструментов).
