Головка блока цилиндров / Снятие и установка





Головку цилиндров можно снять только на холодном двигателе. Снятие производится совместно с выпускным коллектором, однако выпускной коллектор отделяется от головки перед ее выниманием.

Новые прокладки головки блока запечатаны в пластик и должны доставаться оттуда только непосредственно перед установкой. Снятие и установка головки блока могут быть проведены при установленном двигателе. Следует отметить, что в зависимости от исполнения и оснащения автомобиля некоторые операции могут отличаться. Последующее описание относится ко всем двигателям.
» Установить капот в вертикальное положение.
» Отсоединить отрицательный провод от аккумуляторной батареи.
» Слить охлаждающую жидкость и снять радиатор.
» Полностью снять воздушный фильтр.
» Снять приводные ремни с торцевой стороны двигателя. Для этого ослабить фланцевую гайку (4) и вставить стержень в натяжной пружинный рычаг (1) (лучше всего подходит ключ для гаек колес). Ослабить усилие шестигранного болта (6), пока не станет возможным сдвинуть пружину (5) в направлении выпускного коллектора. Открутить болт (2) амортизатора подвески.







1. Натяжной пружинный рычаг
2. Болт крепления
3. Скоба крепления
4. Гайка крепления
5. Удлинительная пружина
6. Болт крепления



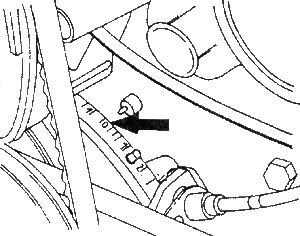

» Снять уголок крепления направляющей трубки для маслоизмерительного щупа (один болт).
» Отсоединить шланг для слива охлаждающей жидкости из системы охлаждения и снять провод от датчика температуры для указателя наружной температуры.
» Отсоединить трос привода «газа».
» Снять топливопроводы с помощью подходящих зажимов (тисков) и снять соединения на топливном фильтре.
» Открутить два болта и снять топливный фильтр.
» У двигателей с клапаном рециркуляции выхлопных газов отсоединить трубопровод между клапаном и выпускным коллектором.
» Отсоединить фланец выхлопной трубы.
» У автомобилей с автоматической КПП снять болт крепления щупа для измерения уровня смазки в КПП.
» Отсоединить топливопроводы высокого давления и защитить их от попадания грязи.
» Снять впускной коллектор.
» Снять клапанную крышку. Она крепится шестью болтами на верхней стороне двигателя. По два болта находятся на обеих продольных сторонах, а два болта - на стороне газораспределительного механизма. Предварительно снять шланг вентиляции картера двигателя. У автомобилей с автоматической КПП нужно кроме этого снять тягу привода «газа», идущую поперек через клапанную крышку с одной стороны от шарикового шарнира.
» Снять крепление шланга отопителя с помощью проволочного крючка.
» Ослабить штуцер подводящей трубки на масляном фильтре и снять с соединения.
» Отсоединить провод от накальных свечей.
» Провернуть двигатель, пока поршень первого цилиндра не встанет в положение ВМТ, т.е. нулевая метка должна находиться напротив указателя.



» Для этого надеть головку на 27 мм с трещеткой на болт шкива коленчатого вала. Ни в коем случае не проворачивать двигатель, надев головку на болт звездочки распределительного вала. Всегда проворачивать двигатель только в направлении вращения. В обратном направлении проворачивать нельзя.
» Полностью снять натяжитель цепи. Выкрутить заглушку натяжителя только за большой шестигранник. Заглушка находится над водяным насосом и крышкой термостата рядом с большой трубой.
» Пометить взаимное расположение цепи и звездочки распределительного вала. Для этого нанести краской два штриха в противолежащих местах (1).

» Снять болт крепления звездочки распределительного вала. Чтобы предотвратить проворачивание вала, нужно вставить мощную отвертку или стальной стержень в отверстие звездочки.
» Стянуть звездочку распределительного вала с вала, не выводя из зацепления с ней приводную цепь, т.е. хорошо натянуть цепь и каким-нибудь способом закрепить.
» Снять распределительный вал. Равномерно снять крышки подшипников.
» Снять успокоитель из головки блока цилиндров.
» В верхней части кожуха цепи открутить два болта М8 с внутренним шестигранником с помощью шестигранного ключа на 8 мм. Возможно, на ключ для доступа к болту будет нужно надеть удлинитель.
Последовательность затяжки болтов головки блока цилиндров двигателя OM 602 (объемом 2.5 л.)

Последовательность затяжки болтов головки блока цилиндров двигателя OM 603 (объемом 3.0 л.)

» Открутить болты головок в порядке, обратном показанном на рисунке. Для этого необходим специальный ключ, т.к. обычный шестигранный ключ может повредить головку болта. Сразу же после снятия болтов измерить их длину от нижней стороны головки болта до конца резьбы. Если она составляет более 83,6 мм; 105,6 мм или 118,5 мм в зависимости

ЗАМЕЧАНИЕ: Определенные болты проводятся через опоры распределительного вала. Так как болты головки блока цилиндров имеют различную длину, то их нужно как-то пометить, чтобы при установке поставить на свои места.


» Снять головку блока цилиндров. Если имеется подъемник, то это облегчит работу.
» Сразу же после снятия головок тщательно очистить поверхности блока и головки блока.
» В случае ремонта головки, если заменяется только прокладка, то нужно установить головку согласно приведенным далее указаниям.

При установке головки выполнить следующие операции:

» Установить головку. Обратить внимание на точное совмещение установочных втулок.
» Смазать резьбу и поверхности болтов моторным маслом. Предполагается, что болты уже измерены.
» Вставить болты по очереди и затянуть их специальным ключом в последовательности, показанной на рисунках моментом 25 Нм. Дотянуть болты в той же последовательности моментом 40 Нм и подождать 10 мин. Болты имеют различную длину и должны затягиваться соответствующим образом.
» Установить ключ на болт, помеченный цифрой «1» и дотянуть его на 90°, воспользовавшись рукояткой ключа как ориентиром.
» Дотянуть все остальные болты таким же образом в последовательности, показанной на рисунках.
» Дотянуть все болты на 90° еще один раз.
» Затянуть оба болта М8 с внутренним шестигранником моментом 25 Нм. Болты головки после определенного пробега не нужно дотягивать, как было нужно ранее для других двигателей фирмы Mercedes.

УКАЗАНИЕ: Головки двигателей ОМ 602 и ОМ 603 после октября 1994 г. были изменены, и нужно указать, что изменились различные каналы для масла и охлаждающей жидкости, и изменилась прокладка головки. По этой причине неновые головки нужно устанавливать только после того как будет установлена идентичность этой головки стоявшей на двигателе головке.

» Установить успокоитель в головку цилиндров.
» Надеть звездочку распределительного вала с цепью на конец распределительного вала, обратив внимание на то, чтобы сделанные ранее метки были совмещены. Надеть звездочку так, чтобы установочный штифт на валу вошел в отверстие на звездочке.
» Вставить болт в звездочку и затянуть его моментом 45 Нм, удерживая при этом распределительный вал мошной отверткой или стальным стержнем, вставленным в отверстие звездочки.
» Установить натяжитель цепи и затянуть его моментом 80 Нм.
» Проверить метки распределительного вала и убедиться в том, что они находятся в правильном положении, когда поршень первого цилиндра находятся в ВМТ. В распределительном валу находится насечка (1), которая при правильном положении должна быть совмещена с указателем (2) в крышке подшипника. Это положение можно увидеть, если смотреть на верхнюю часть.

» Подсоединить привод накальных свечей.
» Установить колено трубы с новым уплотнитедьным кольцом.
» Установить впускной коллектор.
» Установить топливопроводы высокого давления.
» Подсоединить выхлопную трубу к выпускному коллектору.
» Установить топливный фильтр и подсоединить топливопроводы.
» Установить уголок крепления направляющей трубки для маслоизмерительного щупа.
» Установить натяжное устройство для приводных ремней в порядке, обратном снятию.
» Установить клапанную крышку.
» Установить трос привода «газа» и отрегулировать в соответствии с указаниями в главе «Система впрыска дизельного двигателя».
» Установить провод на датчик температуры для указателя наружной температуры.
» Все остальные работы проводятся в порядке, обратном снятию.
