Порядок проведения исследования

Лабораторная работа

Выполнили: ст. гр. КТЭИм-11

Бачурина М. В.

Козицын А. Д.

Мамбетова Е. А.

Ситчихин Н. А.
Проверила: Труфанова Н.М.

Пермь 2012

Цель работы: определение разрывного усилия и относительной деформации при разрушении, стеклонити Fiber Line G413/1805 на универсальной испытательной машине LFM–50–Т фирмы WALTER+BAI AG.

Универсальная испытательная машина LFM–50–Т фирмы WALTER+BAI AG

В данной лабораторной работе рассматривается исследование комплексной стеклонити, применяемой в качестве армирующего элемента оптических кабелей. Ниже приведён подробный ход проведения испытания комплексной стеклонити на разрыв. На рис.1 представлена универсальная машина.

Рис.1 Основные узлы и компоненты разрывной машины: 1 – Рама нагружения (до 5 тонн); 2 – Датчик нагрузки; 3 – Экстензометр; 4 – Пульт управления; 5 – Контроллер PCS 1000; 6 – монитор LCD HP “22”; 7 – Цветной принтер НР DESKJET; 8 – Стол для универсальной испытательной машины; 9 – Системный блок

Порядок проведения исследования.

1. Подготовка образца

Испытуемый образец подготавливается следующим образом: от ровинга берётся отрезок длиной 1500мм. Длина рабочей части составляет 300мм, согласно ГОСТ 6943.10–79. Материалы текстильные стеклянные. Метод определения разрывной нагрузки и удлинения при разрыве, остальная длина (по 600 мм) наматывается на зажимы улиточного типа (рис.2).

2. Крепеж образца

При намотке ровинга на зажимы необходимо учитывать следующие требования:

2.1. Не допускать перекручивания нити.

2.2. Не допускать перехлёста витков.

2.3. Намотка ровинга на зажим должна быть плотной с прилеганием одного витка к другому.

2.4. Намотку проводить с натяжением (без провиса нити).

2.5. Наматывать не менее трех полных витков на каждый зажим.

Рис.2. Испытуемый образец, закрепленный в зажимах улиточного типа

3. Запуск испытательного оборудования.

3.1. Включить сетевой фильтр.

3.2. Нажать на кнопку питания персонального компьютера.

3.3. Нажать на кнопку питания LCD монитора.

3.4. Нажать на кнопку питания принтера.

4. Работа с программным обеспечением.

4.1. Загрузка приложения, связь компонент.

После загрузки системы на рабочем столе найти приложение DIONpro и запустить его. В появившемся диалоговом окне «Connection to EDC» (рис.3) нажать на кнопку Online, если необходимо проводить испытания, или кнопку Offline, если предстоит работать только с программным обеспечением.

Рис.3. Диалоговое окно Connection to EDC

Связь ПК и испытательной машины осуществляется через контроллер, посредством нажатия кнопки EDC–M1 I/0 в меню DION– Professional. При успешном установлении связи между программным обеспечением и универсальной испытательной машиной индикатор на кнопке должен загореться зелёным цветом (рис.4).

Рис.4. Меню DION– Professional

В меню DION– Professional (рис.5) выбрать вкладку приложения DIONstat. Приложение DIONstat отвечает за проведение статических испытаний.

Рис.5. Меню «DION– Professional»

При смене оснастки испытательной машины, необходимо каждый раз проводить тарировку по нагрузке, чтобы вес верхнего зажима не учитывался при проведении испытаний. В меню DIONstat выбрать вкладку тарировка нагрузка тарировать (рис.6).

Рис.6. Меню «DIONstat»

4.2. Задание правил испытания.

Перед проведением испытания необходимо сформировать правило, по которому оно будет проводиться. Создание правила осуществляется следующим образом: в меню DIONstat выбрать вкладку правила испытаний, появляется меню «Правила испытаний» (рис.7).

Рис.7. Меню «Правила испытаний»

Выбрать в меню «Правила испытаний» вкладку группа новая/редактировать. Появится меню «Редактировать группу правил» со свободными полями для ввода информации. После заполнения вкладок, необходимо подтвердить введенные данные и подождать пока изменения вступят в силу (рис.8).

Рис.8. Меню «Редактировать группу правил»

Выбрать в меню «Правила испытаний» вкладку правило читать из файла (рис.9). Найти нужный файл и открыть его (рис. 10).

Рис.9. Меню «Правила испытаний»

Рис.10. Выбор файла

Проверить наличие созданного правила в меню «Правила испытаний» (рис.11) и затем закрыть его.

Рис.11. Меню «Правила испытаний»

4.3. Параметры испытания.

После задания правила необходимо создать серию, в которой будут отображаться все проведённые испытания. Для этого в меню «DIONstat» выбрать вкладку испытания. Появится меню «Испытания», в котором нужно выбрать вкладку серия новая (рис.12).

Рис.12. Меню «Испытания»

Появится меню «Серия испытаний» со свободными полями для ввода информации. После заполнения вкладок, необходимо подтвердить ввод данных и подождать пока изменения вступят в силу (рис.13).

Рис.13. Меню «Серия испытаний»

Создать новое испытание с конкретными параметрами, для этого в меню «Испытания» выбрать вкладку испытание новое (рис.14).

Рис.14. Меню «Испытания»

Выделить новое испытание нажатием на треугольник, как показано на рисунке 15.

Рис.15. Меню «Испытания»

Задать базовые параметры, через вкладку ввод данных базовые параметры (рис.16). В появившемся меню «Базовые параметры» заполнить все необходимые поля и нажать ОК (рис.17).

Рис.16. Меню «Испытания»

Рис.17. Меню «Базовые параметры»

Задать параметры образца через вкладку ввод данных параметры образца (рис.16). В появившемся меню «Ввод параметров образца» заполнить все необходимые поля и нажать ОК (рис.18).

Задать параметры испытания через вкладку ввод данных параметры испытания (рис.16). В появившемся меню «Параметры испытания» присутствуют дополнительные вкладки «Испытание», «Е–модуль/преднагрузка».

Во вкладке «Испытание» (рис.19) установить маркер в режим «растяжение»; выбрать позиция/деформация в ноль «да»; удлинение при разрушении «автоматически»; деформация до разрушения «да». На трёх шагах задать скорость растяжения 300 мм/мин (возможный диапазон скоростей от 100 до 300 мм/мин).

Во вкладке «Е–модуль/преднагрузка» (рис.20) выбрать параметры преднагрузки: «Скорость» – 5 мм/мин и «Конечное положение» – 20 Н. После заполнения всех необходимых полей нажать ОК.

Рис.18. Меню «Ввод параметров образца»

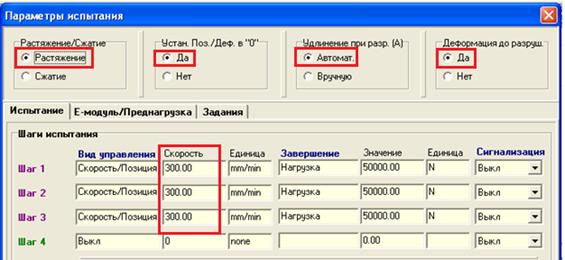

Рис.19. Меню «Параметры испытания»

Рис.20. Меню «Параметры испытания»

4.4. Проведение испытания.

После окончания ввода всех параметров приступить к проведению испытания. Выбрать созданное испытание в меню «Испытания» нажатием на треугольник, далее нажать кнопку «Применить» (рис.21). В меню «DIONstat» нажать кнопку «Старт» (рис.22) и наблюдать за ходом эксперимента. На экране появится графическое изображение зависимости нагрузка – деформация (рис.23).

Рис.21. Меню «Испытания»

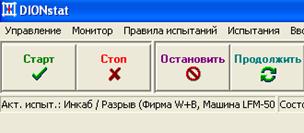

Рис.22. Меню «DIONstat»

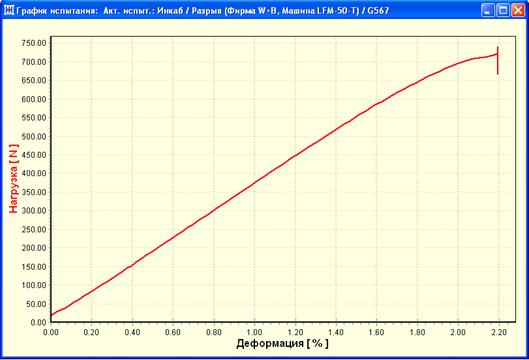

Рис.23. График испытания

4.5. Составление протокола испытания.

В меню «DIONstat» выбрать вкладку протокол просмотр стандартного протокола (рис. 24). Откроется протокол, содержащий информацию об испытании. Данный документ можно редактировать, сохранить или распечатать (приложения). Закрыть протокол.

Рис.24. Меню «DIONstat»

4.6. Завершение работы приложения.

Извлечь разрушенный образец из зажимов. Завершить работу приложения. В меню «DIONstat» выключить связь контроллера испытательной машины и персонального компьютера нажатием кнопки EDC–M1 I/0 (рис.25). Выбрать вкладку управление завершить программу (рис.26), затем в появившемся меню «DION-Professional» выбрать управление выключить (рис.27).

Рис.25. Меню «DIONstat»

Рис.26. Меню «DIONstat»

Рис.27. Меню «DION-Professional»

5. Выключение испытательного оборудования.

5.1. Выключить персональный компьютер.

5.2. Нажать на кнопку питания LCD монитора.

5.3. Нажать на кнопку питания принтера.

5.4. Выключить сетевой фильтр.
