Метод контурних струмів





У цьому методі приймаємо, що у кожному контурі тече незалежний від суміжних контурів електричний струм, а струми віток визначаються алгебраїчною сумою струмів контуру, що розглядається, і суміжних контурів, для яких вітка є загальною.

Система рівнянь контурних струмів I11, I22, I33 у загальному вигляді для схеми з трьома незалежними контурами має вигляд:

Струм у окремій вітці дорівнює різниці або сумі контурних струмів суміжних контурів, для яких ця вітка є загальною, залежно від напряму струмів у цій вітці.

Визначимо струми у вітках наведеної раніше схеми методом контурних струмів.

Рис. 2.2.9.2





Розв’язання:

Наведена схема (рис. 2.2.9.2) має два незалежних контури. Довільно вибираємо позитивні напрями контурних струмів і позначаємо їх на схемі. Для кожного з контурів складаємо рівняння і одержуємо, таким чином, систему рівнянь, в яких невідомими є контурні струми:

де R11 = R1 + R3 = 150 Ом – власний опір першого контуру;

R22 = R2 + R3 = 200 Ом – власний опір другого контуру;

R12 = R21 = -R3 = -100 Ом – опір суміжної вітки між 1 і 2 контурами. Знак мінус ставиться у тому випадку, коли контурні струми течуть через опір назустріч.

E11 = E1 = 10 B – контурна ЕРС 1-го контуру;

E22 = -E2 = -7 B - контурна ЕРС 1-го контуру має знак «мінус», оскільки напрям дії ЕРС протилежний напряму контурного струму.

Підставляємо цифрові значення у систему рівнянь і розв’язуеємо її:




Визначаємо струми у вітках схеми:





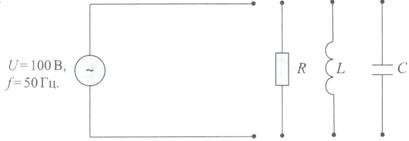

Задача 7 До джерела живлення, діюче значення напруги якого дорівнює U = 110 B, а частота f = 50 Гц, почергово вмикаються активний опір R = 36 Ом, індуктивність L = 50 мГн і ємність С = 150 мкФ (рис. 6).

Рис. 7



Визначити:

1. Амплітудне значення напруги.

2. Діючі й амплітудні значення струмів при включенні кожного з елементів.

3. Записати вирази миттєвих значень напруги і струмів.



Розв’язання:

1. Амплітудне значення напруги дорівнює:

2. Миттєве значення напруги:

3. Діючі, амплітудні і миттєві значення струмів у колі при включенні:

а) активного опору:

б) індуктивності:

с) ємності:









Задача 8 За рахунок протікання струму у котушці, яка має 187 витків, у осерді з листової сталі існує магнітний потік Ф = 7,5 х 10-4 Вб. Товщина осердя 25 мм. Визначити струм у котушці, опори осердя і магнітну проникність. Потоком розсіювання нехтувати.

Розв’язання:

1. Оскільки магнітнопровід має скрізь однаковий перетин і виконаний з однакового матеріалу, то у будь-якій точці S = const, і

2. Визначаємо площу перетину осердя:

3. Магнітна індукція буде дорівнювати:

4. За кривою намагнічування (рис. 8) визначаємо напруженість поля:

Рис. 8

5. За законом повного струму визначаємо намагнічуючу силу котушки (Iw):

Iw = Hl,

Iw = 1300 x 0,395 = 513,5 A.

6. Звідки струм дорівнює:

7. Опір магнітного кола буде дорівнювати:







Задача 9. Визначити, що показують амперметри у колі, зображеному на рис.9.

E = 30 В; r1 = 20 Ом; r2 = 80 Ом; r3 - невідоме; r4 = 14 Ом.



Рис.9



Розв'язання.

Можна вважати, що опори амперметрів приблизно дорівнюють 0, тому точки 3, 4, 5 мають однаковий потенціал j3 = j4 = j5 і їх доцільно з'єднати в один вузол. Беручи до уваги, що напруга на резисторі r3 U35 = j3 - j5 = 0 i струм через r3 не тече, вітку з резистором r3 можна вилучити i накреслити нову спрощену розрахункову схему відносно затискачів джерела (рис.10).

Рис.10

Обчислюємо еквівалентний oпip кола:

Ом.

За законом Ома визначаємо струм джерела:

Користуючись формулою "чужого опору", розраховуємо струм через амперметр А1:

Струм через амперметр А2 відсутній, оскільки U35 = 0.



Задача 10. Обчислити струм у вітках електричного кола на рис.10.

Рис.10



E = 24 В, r1 = r2 = 8 Ом, r3 = r4 = 4 Ом, r5 = r6 = 2 Ом.





Роз'язання.

Між точками 1, 3, 4, а також точками 2 і 7 немає опору, тому ці точки можна з'єднати i накреслити нову розрахункову схему відносно затискачів 1 і 2 джерела (рис.11).

Рис.11

Поступовим перетворенням зведемо усі опори до одного еквівалентного (рис. 12, а, б, в):





а б

Рис.12



Рис.12,в




За законом Ома для схеми рис.12,в обчислюємо струм джерела I:

Користуючись формулами "чужого опору", розрахуємо спочатку струми I5, I6 (рис. 12,б):



a потім струми I1, I2, I3, I4 (рис.11):
