Пункт 3. Испытание кабельных линий повышенным напряжением. Следующим шагом испытания кабельных линий является испытание кабелей повышенным напряжением выпрямленного тока

Следующим шагом испытания кабельных линий является испытание кабелей повышенным напряжением выпрямленного тока. Все кабели выше 1000 (В) подвергаются этому испытанию.

После прокладки кабеля, после капитального ремонта и во время профилактических испытаний изоляцию кабелей испытывают повышенным выпрямленным напряжением.

Время испытаний для кабелей напряжением 3, 6, 10, 35 кВ составляет 10 мин для кабеля после прокладки и 5 мин после капитального ремонта и во время профилактических испытаний.

Для кабелей напряжением 110 кВ время приложения испытательного напряжения – по 15 мин на фазу.

При испытаниях контролируется ток утечки, значения которого лежат в пре-делах от 150 до 800 мкА/км для нормальной изоляции.

До и после испытаний измеряется сопротивление изоляции.

Нормы испытаний кабеля повышенным напряжением

Перед испытанием силового кабеля повышенным напряжением выпрямленного тока необходимо произвести его осмотр и протереть воронки от пыли и грязи. Если во время осмотра видны дефекты изоляции или наружная поверхность кабеля сильно загрязнена, то приступать к испытаниям запрещено.

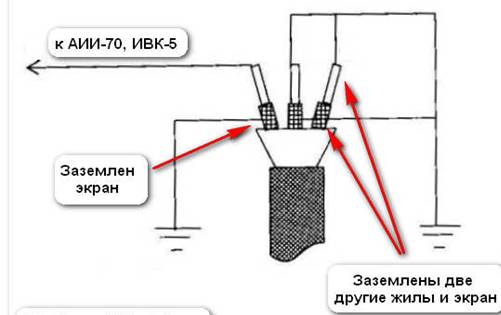

Повышенное выпрямленное напряжение прикладывается к каждой жиле силового кабеля поочередно. Во время испытания другие жилы кабеля и металлические оболочки (броня, экраны) должны быть заземлены. В этом случае мы сразу проверяем прочность изоляции между жилой и землей, а также относительно других фаз.

Если силовой кабель выполнен без металлической оболочки (брони, экрана), то повышенное напряжение выпрямленного тока прикладываем между жилой и другими жилами, которые предварительно соединяем между собой и с землей.
