Цифровые (электронно-счетные) частотомеры

Цифровые частотомеры применяются для точных измерений частоты гармонических и импульсных сигналов в частотном диапазоне до 50 ГГц.

Принцип действия большинства цифровых частотомеров основан на подсчете числа импульсов N, соответствующих числу периодов измеряемого сигнала с неизвестной частотой fx за нормируемый интервал времени Ти (Ти - время измерения). В этом случае неизвестная частота определяется как:

. (13),

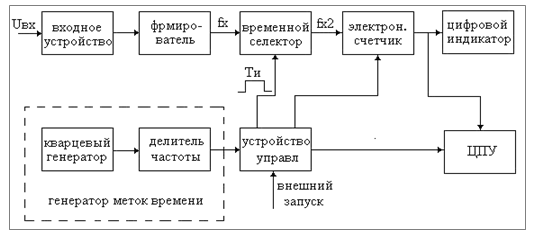

Рисунок 11-Типовая структурная схема электронно-счетного частотомера

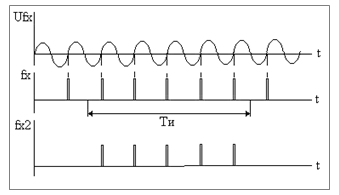

Рисунок 12-диаграмма, поясняющая работу частотомера.

Входное устройство предназначено для согласования схемы частотомера с источником входного сигнала. Входное устройство состоит из широкополосного усилителя и аттенюатора.

Формирователь предназначен для преобразования исследуемого напряжения в последовательность импульсов fx с большой крутизной фронтов.

Временной селектор представляет собой электронный ключ, который открывается строб- импульсом Ти, вырабатываемым устройством управления.

Делитель предназначен для деления частоты генератора (обычно 1 мГц) декадными ступенями до 0.01Гц.Т.е. 100, 10, 1 Кгц, 100, 10, 1, 0.1 и 0.01 Гц.

Счетчик подсчитывает число импульсов fx2 за период времени Ти.

Таким образом, если период времени Ти известен с высокой точностью, то число импульсов, которое уложилось в этот период будет пропорционально частоте измеряемого сигнала. При этом погрешность может составлять ±1 импульс (±1 период). Из этого следует, что погрешность частотомера зависит от выбранного времени измерения Ти и определяется как:

(14),

Величина - называется погрешностью дискредитации.

- погрешность нестабильности частоты кварцевого генератора (на практике пренебрежимо малая величина).

Погрешность дискредитации обусловлена, в основном, несоответствием моментов появления счетных импульсов N относительно фронтов строб- импульса Ти.

Рассмотрим пример определения погрешности частотомера.

Пусть выбран интервал измерения Ти=1 сек. Определить погрешность измерения частоты при измерении сигнала с ориентировочной частотой: 1 – 10 МГц и 2 – 10 Гц.

Расчет проводится по формуле:

. (15),

В первом случае погрешность равна =2*10-5 %, во втором случае =10 %.

На практике применяют и другие методы и способы измерения частоты, не относящиеся к разделу цифровой техники. Рассмотрим это методы.
