Н о м е н к л а т у р а б а л о к





Марка Расход бетона Масса, т
  Класс (марка) Объем, м3
Балки из бетонов классов до В45 (М600)
1БСД 18.2.1-2АIIIв - 1БСД 18.2.1-1АV В22,5 (М 300) 2,93 7,3
1БСД 18.2.1-3АIIIв - 1БСД 18.2.1-1АтVСК В27,5 (М 350)
1БСД 18.2.1-5АIIIв - 1БСД 18.2.1-5АтVСК В30 (М 400)
1БСД 18.2.1-7АIIIв - 1БСД 18.2.1-7АтVСК В40 (М 500)
1БСД 18.2.1-8АIIIв - 1БСД 18.2.1-8АтVСК В45 (М 600)
1БСД 18.2.1-5АIV - 1БСД 18.2.1-6АтVСК В35 (М 450)
2БСД 18.2.1-6АIIIв - 2БСД 18.2.1-6АV В27,5 (М 350) 4,13 10,40
2БСД 18.2.1-7АIIIв - 2БСД 18.2.1-6К7 В30 (М 400)
2БСД 18.2.1-7АIV - 2БСД 18.2.1-8АтVСК В35 (М 450)
2БСД 18.2.1-8АIIIв - 2БСД 18.2.1-9АтVСК В40 (М 500)
2БСД 18.2.1-10AIV - 2БСД18.2.1-11АтVСК В45 (М 600)
Балки из бетонов классов до В60 (М800)
3БСД 18.2.1-2АIIIв - 3БСД 18.2.1-2АтVСК В40 (М 500) 2,25 5,6
3БСД 18.2.1-3АIIIв - 3БСД 18.2.1-4АтVСК В45 (М 600)
3БСД 18.2.1-5АIIIв - 3БСД 18.2.1-5АтVСК В55 (М 700)
3БСД 18.2.1-5АIV - 3БСД 18.2.1-6АтVСК В60 (М 800)
4БСД 18.2.1-6АIIIв - 4БСД 18.2.1-6АV В30 (М 400) 3,8 9,5
4БСД 18.2.1-7АIIIв - 4БСД 18.2.1-6К7 В40 (М 500)
4БСД 18.2.1-7АV - 4БСД 18.2.1-8АтVСК В45 (М 600)



Фермы стропильные железобетонные сегментные для покрытий одноэтажных производственных зданий пролетами 18 и 24 м (в опалубочных формах ферм серии ПК-01-129/78) Строительные конструкции и изделия Серия 1.463.1-16 Выпуск 0 - 6



Фермы пролетом 18 м

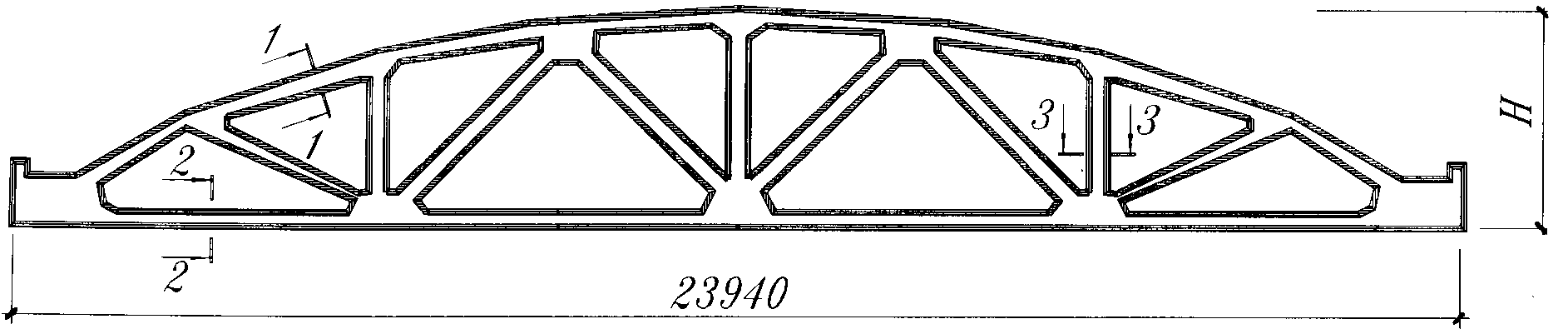

Фермы пролетом 24 м



Поперечные сечения элементов ферм

1-1 2-2 3-3

Марка фермы Размеры ферм, мм Бетон Масса
  Н b b1 h1 h2 h3 класс объем т
Фермы пролетом 18 м
1ФС 18-1(АIIIв... АтVСК-Н)             В25 1,80 4,5
1ФС 18-2(АIIIв... АтVСК-Н)             В30
1ФС 18-3(АIIIв... АтVСК-Н)             В35
1ФС 18-4(АIIIв... АтVСК-Н)             В40
1ФС 18-4(АIIIв... АтVСКВ-Н)             В50
1ФС 18-5(АIIIв... АтVСК-Н)             В45
1ФС 18-5(АIIIв... АтVСКВ-Н)             В50
2ФС 18-2(АIIIв... АтVСК-Н)             В25 2,42 6,0
2ФС 18-3(АIIIв... АтVСК-Н)             В30
2ФС 18-4(АIIIв... АтVСК-Н)             В30
2ФС 18-5(АIIIв... АтVСК-Н)             В35
2ФС 18-6(АIIIв... АтVСК-Н)             В40
2ФС 18-6(АIIIв... АтVСКВ-Н)             В50
2ФС 18-7(АIIIв... АтVСК-Н)             В45
2ФС 18-7(АIIIв... АтVСКВ-Н)             В50
2ФС 18-8(АIIIв... АтVСК-Н)             В45
2ФС 18-8(АIIIв... АтVСКВ-Н)             В50
3ФС 18-5(АIIIв... АтVСК-Н)             В25 3,11 7,8
3ФС 18-6(АIIIв... АтVСК-Н)             В30
3ФС 18-7(АIIIв... АтVСК-Н)             В35
3ФС 18-8(АIIIв... АтVСК-Н)             В40
3ФС 18-8(АIIIв... АтVСКВ-Н)             В50
3ФС 18-9(АIIIв... АтVСК-Н)             В45
3ФС 18-9(АIIIв... АтVСКВ-Н)             В50
4ФС 18-8(АIIIв... АтVСК-Н)             В35 3,75 9,4
4ФС 18-9(АIIIв... АтVСК-Н)             В35
4ФС 18-10(АIIIв...АтVСКВ-Н)             В40
4ФС 18-10(АIIIв...АтVСКВ-Н)             В50
4ФС 18-11(АIIIв... АтVСК-Н)             В40
4ФС 18-11(АIIIв...АтVСКВ-Н)             В50
4ФС 18-12(АIIIв... АтVСК-Н)             В45
4ФС 18-12(АIIIв...АтVСКВ-Н)             В55
4ФС 18-13(АIIIв... АтVСК-Н)             В45
4ФС 18-13(АIIIв...АтVСКВ-Н)             В55
Фермы пролетом 24 м
1ФС 24-1(АIIIв... АтVСК-Н)             В25 3,68 9,2
1ФС 24-2(АIIIв... АтVСК-Н)             В30
1ФС 24-3(АIIIв... АтVСК-Н)             В35
1ФС 24-3(АIIIв... АтVСКВ-Н)             В50
1ФС 24-4(АIIIв... АтVСК-Н)             В40
Марка фермы Размеры ферм, мм Бетон Масса
  Н b b1 h1 h2 h3 класс объем т
Фермы пролетом 24 м
1ФС 24-4(АIIIв... АтVСКВ-Н)             В50
1ФС 24-5(АIIIв... АтVСК-Н)             В45
1ФС 24-5(АIIIв... АтVСКВ-Н)             В50
2ФС 24-1(АIIIв... АтVСК-Н)             В25 4,47 11,2
2ФС 24-2(АIIIв... АтVСК-Н)             В25
2ФС 24-3(АIIIв... АтVСК-Н)             В30
2ФС 24-4(АIIIв... АтVСК-Н)             В35
2ФС 24-5(АIIIв... АтVСК-Н)             В40
2ФС 24-6(АIIIв... АтVСК-Н)             В40
2ФС 24-6(АIIIв... АтVСКВ-Н)             В50
2ФС 24-7(АIIIв... АтVСК-Н)             В40
2ФС 24-7(АIIIв... АтVСКВ-Н)             В50
2ФС 24-8(АIIIв... АтVСК-Н)             В45
2ФС 24-8(АIIIв... АтVСКВ-Н)             В50
2ФС 24-9(АIIIв... АтVСК-Н)             В45
2ФС 24-9(АIIIв... АтVСКВ-Н)             В50
3ФС 24-5(АIIIв... АтVСК-Н)             В25 5,94 14,9
3ФС 24-6(АIIIв... АтVСК-Н)             В30
3ФС 24-7(АIIIв... АтVСК-Н)             В35
3ФС 24-8(АIIIв... АтVСК-Н)             В35
3ФС 24-8(АIIIв... АтVСКВ-Н)             В50
3ФС 24-9(АIIIв... АтVСК-Н)             В40 5,94 14,9
3ФС 24-9(АIIIв... АтVСКВ-Н)             В50
3ФС 24-10(АIIIв... АтVСК-Н)             В40
3ФС 24-10(АIIIв...АтVСКВ-Н)             В50
4ФС 24-9(АIIIв... АтVСК-Н)             В30 7,42 18,6
4ФС 24-10(АIIIв... АтVСК-Н)             В35
4ФС 24-11(АIIIв... АтVСК-Н)             В40
4ФС 24-12(АIIIв... АтVСК-Н)             В40
4ФС 24-12(АIIIв...АтVСКВ-Н)             В50
4ФС 24-13(АIIIв... АтVСК-Н)             В45
4ФС 24-13(АIIIв...АтVСКВ-Н)             В50
4ФС 24-14(АIIIв... АтVСК-Н)             В45
4ФС 24-14(АIIIв...АтVСКВ-Н)             В50
4ФС 24-15(АIIIв... АтVСК-Н)             В45
4ФС 24-15(АIIIв...АтVСКВ-Н)             В50

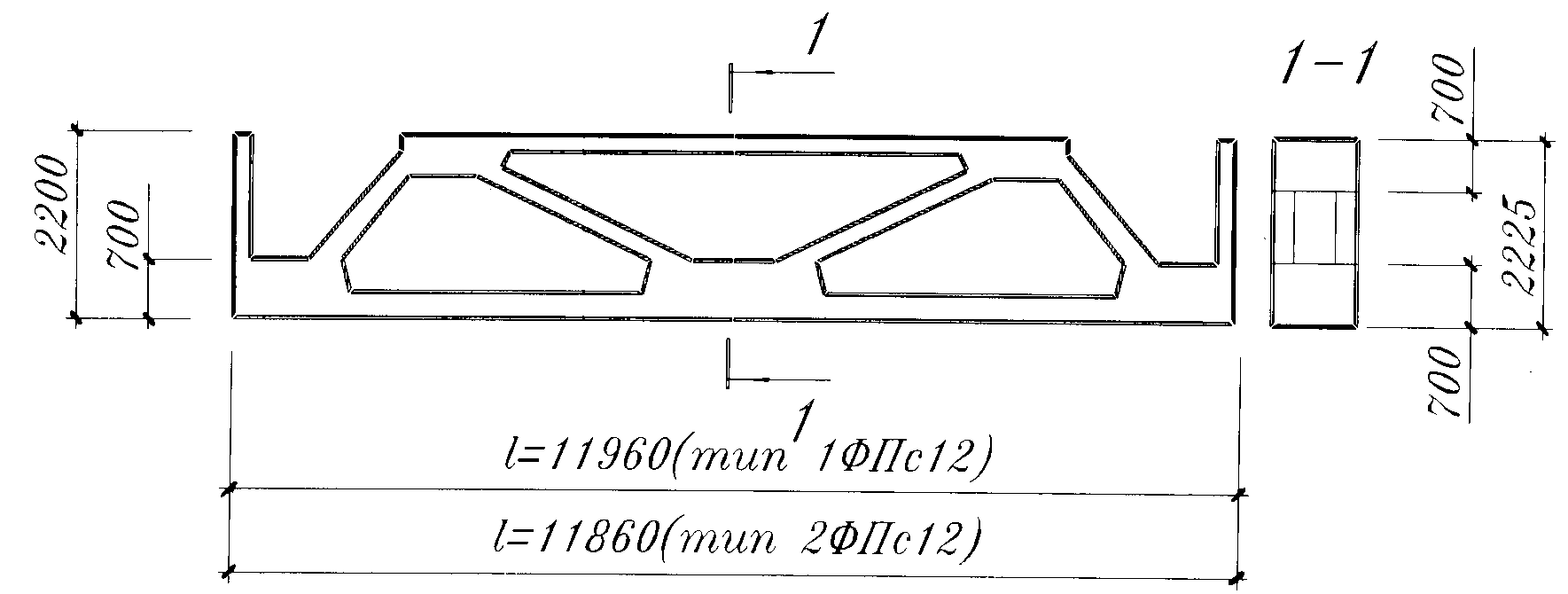

Железобетонные предварительно напряженные подстропильные фермы для покрытий зданий со скатной кровлей Строительные конструкции и изделия Серия ПК-01-110/81 Выпуск 1, 2
