Декодер⇐ ПредыдущаяСтр 16 из 16 Декодер формирует из непрерывной последовательности кодовых символов, поступающих с выхода демодулятора (возможно, с ошибками), выходную непрерывную последовательность декодированных кодовых символов, в которых ошибки частично либо полностью исправлены.
Требуется:
1. Изучить алгоритм свёрточного декодирования по методу Витерби [1, с. 253-256].
2.Переписать последовательность кодовых символов, полученных на выходе кодера из п. 4 раздела 3.3 c (iTb) = 110110101001001011.
3. Получить входную для декодера последовательность кодовых символов путём внесения в последовательность b ВЫХ(k) однократной ошибки в позиции q (по варианту) â ВХ(k) = 010110101001001011(при q = 1).
4.Построить решетчатые диаграммы выживших путей декодера для моментов: t 1– t 4, t 1– t 5, t 1– t 6, t 1– t 7, t 1– t 8, t 1– t 9, t 1– t 10, t 1– t 4 (рис. 3.8.1).На построенных диаграммах, вычислить метрики путей, входящих в каждый узел диаграммы, выделитьфрагменты единственно выживших путей и прочитать по ним декодированную кодовую последовательность â ВЫХ(k). Убедиться в том, что â ВЫХ(k) = b ВЫХ(k), т.е. в исправлении ошибки в позиции q.

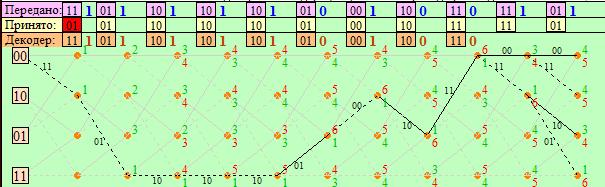

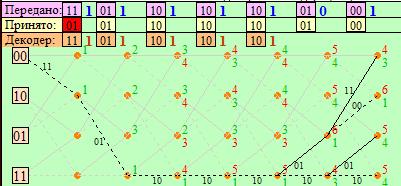

Рис. 3.8.1, а. Диаграмма декодера на интервале t 1– t 4
Рис. 3.8.1, б. Диаграмма декодера на интервале t 1– t 6
Рис. 3.8.1, в. Диаграмма декодера на интервале t 1– t 7
Рис. 3.8.1, г. Диаграмма декодера на интервале t 1– t 8
Рис. 3.8.1, д. Диаграмма декодера на интервале t 1– t 11
ЛИТЕРАТУРА 1. Сальников А.П. Теория электрической связи: Конспект лекций / СПбГУТ. – СПб., 2007. – 273 с.: ил. 2. Общая теория связи: методические указания к выполнению курсовой работы / Л. Н. Куликов, М. Н. Москалец, М. Н. Чесноков. – СПб.: Издательство СПбГУТ, 2012. – 80 с.
ДОПОЛНИТЕЛЬНЫЕ РЕКОМЕНДАЦИИ ПО ОФОРМЛЕНИЮ КР: Основной текст печатается на одной стороне листа с выравниванием по ширине (TimesNewRoman, 12 пт, обычный, межстрочный интервал одинарный; абзацный отступ – 1 см). Поля: верхнее – 2,5 см, нижнее – 3 см, левое – 2,5 см, правое – 2 см. Не допускается использование табуляции или пробелов для формирования отступа первой строки. Страницы нумеруются. Рисунки размещаются после ссылок на них, нумеруются внутри разделов и снабжаются подрисуночными надписями. В тексте на них должны быть ссылки. Для обозначения переменных в формулах и в тексте используют курсив, если буквы из латиницы, и обычный шрифт для кириллицы и греческого алфавита. При наличии списка литературы, в тексте должны быть ссылки на источники. Готовая работа сшивается в виде тетради. Использование файликов для вложения листов не допускается.
|
