Ветроэнергетический расчет

⇐ ПредыдущаяСтр 3 из 5Следующая ⇒




Высота оси ВЭУ определяется добавлением к высоте башни 1,5 м, тогда:

Н оси ВЭУ-1 = 31+1,5=32,5 м; Н оси ВЭУ-2 = 55+1,5=56,5 м

Годовой график скоростей ветра приведем к высоте оси вращения ВЭУ по формуле:

, (1.4)

где m = 0,2 – среднегодовой коэффициент возрастания скорости ветра с высотой в нижнем 100-метровом слое атмосферы

Тогда:


Также определим среднеквадратическое отклонение скорости ветра:

Рассчитаем значения коэффициентов Zi по формуле (1.5):

, (1.5)

где Ui = 0…25 м/с – значения скоростей ветра.

Далее, исходя из распределения скоростей ветра (рис. 1.2) по известным коэффициентам Zi определим значения σ f(u). Так как населенный пункт Анадырь находится в районе Дальнего Востока, воспользуемся кривой 1.

Рис.1.2. Распределение скоростей ветра в безразмерных координатах

1 – для Дальнего Востока, 2 – для остальных регионов бывшего СССР

Расчет произведем по формуле (1.5), результат представим в таблице 1.2 и 1.3:

Таблица 1.2. Значения коэффициентов Zi и σ*f(u) для ВЭУ-1

Ui, м/с Zi σ*f(U)
  -2,00 0,03
  -1,79 0,1
  -1,58 0,13
  -1,37 0,25
  -1,16 0,4
  -0,95 0,44
  -0,75 0,39
  -0,54 0,37
  -0,33 0,32
  -0,12 0,29
  0,09 0,27
  0,30 0,24
  0,51 0,21
  0,72 0,2
  0,93 0,18
  1,14 0,17
  1,35 0,16
  1,56 0,13
  1,76 0,09
  1,97 0,08
  2,18 0,06
  2,39 0,04
  2,60 0,018
  2,81 0,016
  3,02
  3,23



Таблица 1.3. Значения коэффициентов Zi и σ*f(u) для ВЭУ-2

Ui, м/с Zi σ*f(U)
  -2,00 0,03
  -1,81 0,10
  -1,63 0,13
  -1,44 0,25
  -1,25 0,40
  -1,06 0,44
  -0,88 0,39
  -0,69 0,37
  -0,50 0,32
  -0,31 0,29
  -0,13 0,27



Продолжение таблицы 1.3. Значения коэффициентов Zi и σ*f(u) для ВЭУ-2

Ui, м/с Zi σ*f(U)
  0,06 0,24
  0,25 0,21
  0,43 0,20
  0,62 0,18
  0,81 0,17
  1,00 0,16
  1,18 0,13
  1,37 0,09
  1,56 0,08
  1,74 0,06
  1,93 0,04
  2,12 0,02
  2,31 0,02
  2,49 0,00
  2,68 0,00

Далее произведем расчет с помощью распределения скорости ветра в безразмерных координатах.

Определим f(u) – значения функции распределения по формуле (1.6) и построим их:

(1.6)

Таблица 1.4. Значения функции распределения для ВЭУ-1

Ui, м/с σ*f(U) f(U), ч
  0,03 54,96
  0,1 183,21
  0,13 238,17
  0,25 458,02
  0,4 732,83
  0,44 806,12
  0,39 714,51
  0,37 677,87
  0,32 586,27
  0,29 531,30
  0,27 494,66



Продолжение таблицы 1.4. Значения функции распределения для ВЭУ-1

Ui, м/с σ*f(U) f(U), ч
  0,24 439,70
  0,21 384,74
  0,2 366,42
  0,18 329,78
  0,17 311,45
  0,16 293,13
  0,13 238,17
  0,09 164,89
  0,08 146,57
  0,06 109,93
  0,04 73,28
  0,018 32,98
  0,016 29,31
    0,00
    0,00

Проверка: Σ = 8398,27 ч < 8760 ч

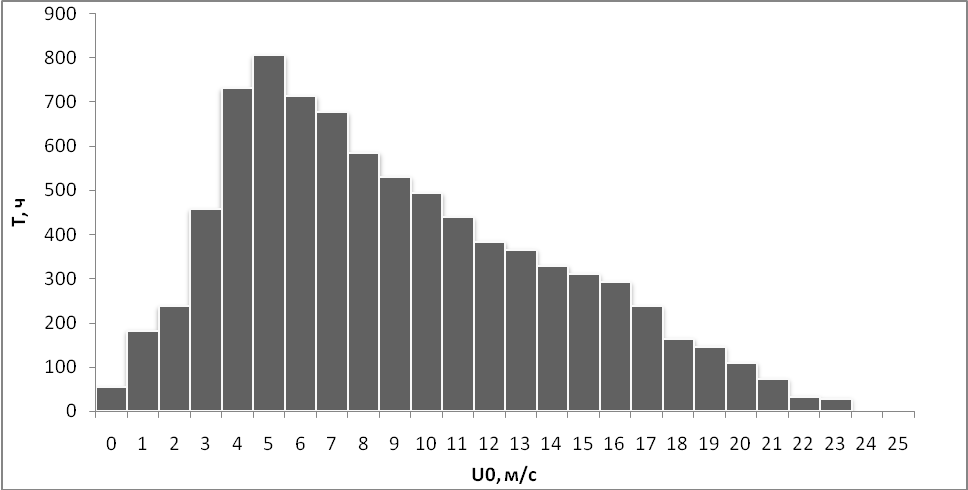

Рис. 1.3. Распределение скоростей ветра для ВЭУ-1





Таблица 1.5. Значения функции распределения для ВЭУ-2

Ui, м/с σ*f(U) f(U), ч
  0,03 49,21
  0,10 164,03
  0,13 213,23
  0,25 410,06
  0,40 656,10
  0,44 721,71
  0,39 639,70
  0,37 606,90
  0,32 524,88
  0,29 475,67
  0,27 442,87
  0,24 393,66
  0,21 344,45
  0,20 328,05
  0,18 295,25
  0,17 278,84
  0,16 262,44
  0,13 213,23
  0,09 147,62
  0,08 131,22
  0,06 98,42
  0,04 65,61
  0,02 29,52
  0,02 26,24
  0,00 0,00
  0,00 0,00

Проверка: Σ = 7518,94 ч < 8760 ч

Рис. 1.4. Распределение скоростей ветра для ВЭУ-2

Для каждой ВЭУ определим величину годовой выработки электроэнергии, исходя из известной энергетической характеристики ВЭУ P ном(U):

(u), (1.7)

где:

Pi – значения номинальной мощности ВЭУ при i -й скорости ветра по таблице В4,

(u) – по таблицам 1.4, 1.5.

Тогда по формуле (1.7):




Произведем расчет с помощью распределения Вейбулла.

Определим f(u) – значения функции распределения Вейбулла и построим ее:

(1.8)

где:

K=1,97 – параметр формы;

Расчет произведем по формуле (1.8), результат представим в таблицах 1.6 и 1.7.

Таблица 1.6. Значения функции распределения Вейбулла для ВЭУ-1

Ui, м/с f(U), ч
  0,00
  162,53
  309,66
  438,42
  544,06
  623,22
  674,39
  697,96
  696,01
  671,96
  630,16
  575,38
  512,41
  445,67
  378,96
  315,30
  256,87
  205,01
  160,37
  123,01
  92,54
  68,31
  49,48
  35,19
  24,56
  16,84

Проверка: Σ = 8708,25 ч < 8760 ч

Рис. 1.5. Распределение Вейбулла для ВЭУ-1



Таблица 1.7. Значения функции распределения Вейбулла для ВЭУ-2

Ui, м/с f(U), ч
  0,00
  130,95
  250,86
  358,35
  450,23
  523,94
  577,94
  611,78
  626,08
  622,39
  603,01
  570,71
  528,58
  479,70
  427,03
  373,18
  320,36

Продолжение таблицы 1.7. Значения функции распределения Вейбулла для ВЭУ-2

Ui, м/с f(U), ч
  270,32
  224,30
  183,08
  147,06
  116,27
  90,51
  69,38
  52,39
  38,97

Проверка: Σ = 8647,39 ч < 8760 ч

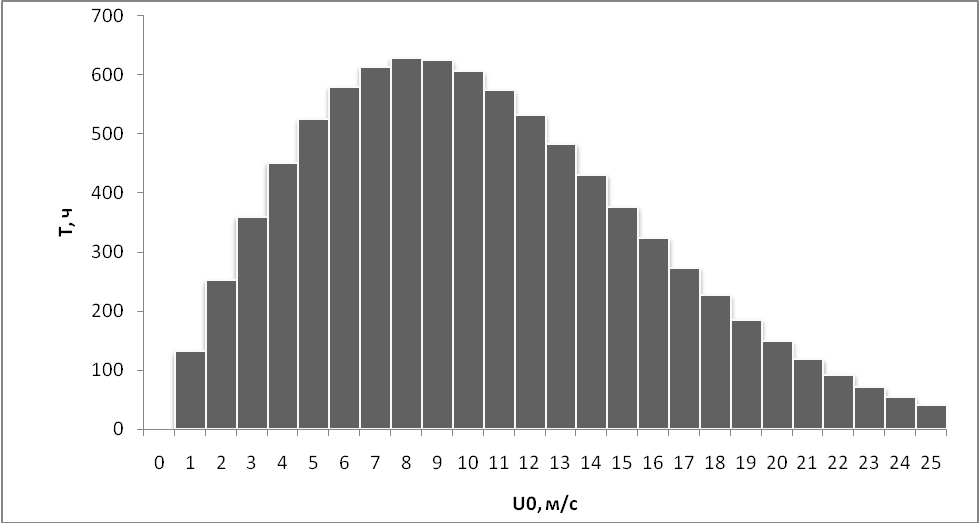

Рис. 1.6. Распределение Вейбулла для ВЭУ-2

Для каждой ВЭУ определим величину годовой выработки электроэнергии, исходя из известной энергетической характеристики ВЭУ P ном(U) по формуле (1.7), где (u) – по табл. 1.6, 1.7.

Тогда:
