Создание канавок





Построение канавок для выхода резьбонарезного инструмента, шлифовальных кругов, для установки уплотнительных колец и т.д. выполняется с помощью специальной Библиотеки канавок. Доступ к библиотекам осуществляется с помощью Менеджера библиотек.

Нажмите кнопку Менеджер библиотек на панели Стандартная. В нижней части экрана откроется окно Менеджера библиотек.

Откройте папку Машиностроение в окне слева. В окне справа откроется список библиотек, хранящихся в этой папке.

Для подключения библиотеки щелкните мышью в пустом прямоугольнике слева от названия Библиотека канавок для КОМПАС-3D (рисунок 19). В окне справа откроется список команд библиотеки.





Рисунок 19 – Менеджер библиотек

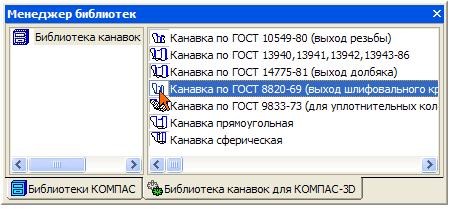

Выполните двойной щелчок мышью на команде Канавка по ГОСТ 8820-69 (выход шлифовального круга) (рисунок 20).





Рисунок 20 – Выбор канавки

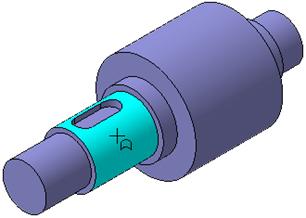

В окне модели укажите цилиндрическую грань, на которой нужно построить канавку (рисунок 21).



Рисунок 21 – Указание цилиндрической грани для построения канавки



Подтвердите выбор типа поверхности (рисунок 22). Геометрические параметры канавки определяются автоматически в зависимости от диаметра указанной цилиндрической грани.





Рисунок 22 – Сообщение библиотеки



Для определения положения канавки нажмите кнопку Указать грань (рисунок 23).



Рисунок 23 – Указание грани

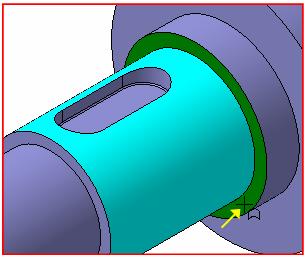

На модели укажите плоскую базовую грань, которая будет определять положение канавки (рисунок 24).





Рисунок 24 – Выбор плоской базовой грани



Нажмите кнопку Создать объект – система выполнит построение канавки (рисунок 25).



Рисунок 25 – Фрагмент вала с канавкой



Постройте такую же канавку на правой цилиндрической поверхности (рисунок 26).



Рисунок 26 – Модель вала с канавками



Закройте окно Менеджера библиотек. Для этого нажмите кнопку Менеджер библиотек еще раз.
