Принцип действия

Принцип действия асинхронного электродвигателя основан на взаимодействии индуктированного тока ротора с магнитным потоком статора. При включении обмотки трехфазного двигателя под напряжение источника трехфазного переменного тока внутри расточки статора образуется вращающееся магнитное поле, частота вращения которого равна

n₁ = 60fp,

где n₁ - частота вращения магнитного поля, об/мин; f - частота тока, Гц; p - число пар магнитных полюсов двигателя.

Силовые линии вращающегося магнитного поля пересекают стержни короткозамкнутой обмотки ротора, и в них индуктируется ЭДС, которая вызывает появление тока и магнитного потока в роторе двигателя.

Взаимодействие магнитного поля статора с магнитным потоком ротора создает механический вращающий момент, под действием которого ротор начинает вращаться. Частота вращения ротора несколько меньше частоты вращения магнитного поля. Поэтому двигатель называется асинхронным.

Величина, характеризующая отставание ротора от магнитного поля в относительных единицах, называется скольжением, подсчитывают ее по формуле

S = (n₁−n₂)/n₁,

где S - скольжение (относительная угловая скорость); n₁ - частота вращения магнитного поля, об/мин; n₂ - номинальная частота вращения ротора, об/мин.

Для включения двигателя в сеть его статорные обмотки должны быть соединены в "звезду" или "треугольник".

Рис. 4 Схемы соединения: а - треугольник, б - звезда.

Для включения двигателя по схеме «треугольник» нужно начало первой обмотки соединить с концом второй, начало второй обмотки - с концом третьей и начало третьей - с концом первой. Места соединения обмоток подключают к трем фазам сети (рис. 4, а).

Чтобы двигатель включить в сеть по схеме «звезда», нужно все концы обмоток соединить электрически в одну точку, а все начала обмоток присоединить к фазам сети (рис. 4, б).

Схемы включения всегда приводятся на обратной стороне крышки, закрывающей коробку выводов электродвигателя.

Для изменения направления вращения трехфазного асинхронного электродвигателя достаточно поменять местами две любых фазы сети независимо от схемы включения электродвигателя. Для быстрого изменения направления вращения двигателя применяют реверсивные рубильники, пакетные выключатели или реверсивные магнитные пускатели.

Трехфазный асинхронный электродвигатель с короткозамкнутым ротором наряду с простотой конструкции, высокой надежностью в работе, долговечностью, низкой стоимостью и универсальностью, обладает одним существенным недостатком: при его пуске возникает пусковой ток, значение которого в 5-7 раз больше номинального. Большой пусковой ток, на который электрическая сеть обычно не рассчитана, вызывает значительное снижение напряжения, что, в свою очередь, отрицательно влияет на устойчивую работу соседних электроприемников.

Чтобы уменьшить пусковые токи трехфазных асинхронных короткозамкнутых двигателей больших мощностей, их включают с помощью переключателя схем со "звезды" на "треугольник". При этом сначала обмотки двигателя соединяются по схеме "звезда", потом, после того как ротор двигателя наберет номинальную частоту вращения, его обмотки переключаются в схему "треугольник".

Снижение пускового тока двигателя при переключении его обмоток со звезды на треугольник происходит потому, что вместо предназначенной для данного напряжения сети схемы "треугольник" каждая обмотка двигателя включается на напряжение в √3 раз меньшее, а потребляемый ток снижается в три раза. Снижается также в три раза и мощность, развиваемая электродвигателем при пуске. Поэтому изложенный способ снижения пускового тока можно использовать лишь при нагрузке не более 1/3 номинальной.

На каждом электрическом двигателе должен быть технический паспорт в виде металлической пластинки, укрепленной на его корпусе. В паспорте трехфазного асинхронного электродвигателя приводятся его основные технические данные, тип электродвигателя, заводской номер, соответствие стандартам, номинальные: напряжение, ток, мощность, частота вращения, коэффициент мощности, коэффициент полезного действия, масса и др.

На практике получили распространение трехфазные асинхронные короткозамкнутые электродвигатели серий: А, А2, 4А, АИР и др

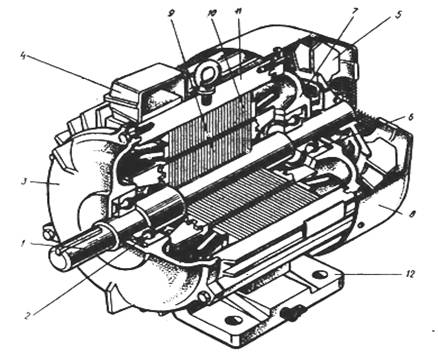

Рис. 2. Общий вид асинхронного двигателя серии 4А:

1— вал; 2, 6 — подшипники; 3,7 — подшипниковые щиты; 4 — коробка выводов, 5— вентилятор; 8 — кожух вентилятора; 9 — сердечник ротора с короткозамкнутой обмоткой; 10 — сердечник статора с обмоткой; 11 — корпус; 12 — лапы

Рис. 8. Соединение фазных обмоток статора

При включении первичной обмотки трансформатора в сеть переменного тока (см. рис.) по этой обмотке протекает ток I₁ и создается магнитный поток Ф₁=Φ₀₁+ Φ_σ1. Основная часть потока Φ₀₁ замыкается по стальному сердечнику, сцепляется с первичной и вторичной обмоткой и этим обеспечивается передача мощности из одной обмотки в другую. Этот поток называют основным магнитным потоком. Другая часть магнитного потока Φ_σ1 сцепляется только с одной обмоткой и поэтому она не участвует в передаче мощности. Этот поток называют потоком рассеяния.

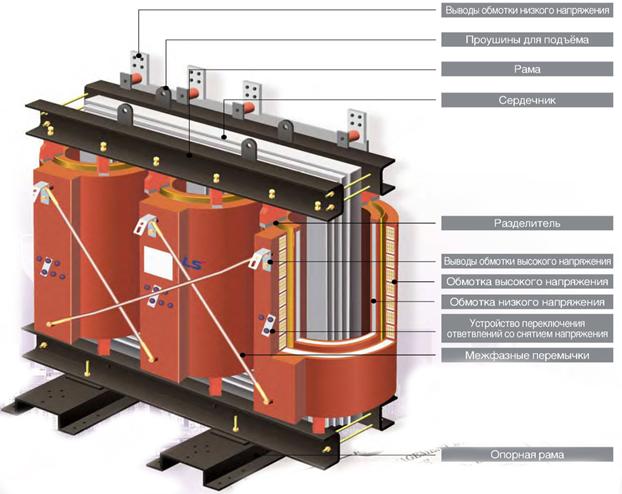

Рисунок 1 – Конструкция силового трансформатора ТС
