Тепловой режим полупроводниковой ИМСКорпус полупроводниковой ИС защищает элементы кристалла от воздействия внешних механических и климатических факторов, и обеспечивает необходимый тепловой режим элементов. Проблема теплоотвода тесно связана с проблемой обеспечения высокой надежности микросхем. Экспериментальные данные показывают, что интенсивность отказов возрастает в 1,5…2 раза на каждые 100С повышения температуры p-n-переходов кристалла. Конструкция корпуса и теплотехнические свойства материалов в значительной степени определяют тепловой режим элементов кристалла. На рис. 9.5а показана упрощенная модель распределения тепловых потоков в ИС с полым стеклянным или металлокерамическим корпусом. Источники тепла с мощностями Р1, P2,..., Рi, Рn и площадями S1, S2…, Si, Sn расположены в тонком приповерхностном слое кристалла. Рис. 9.1. Упрощенные модели микросхем в полом (а) и в пластмассовом (б) корпусе: 1- источник тепла; 2 - кристалл; 3 – клеевая прослойка (припой); 4 - корпус; 5 – теплоотвод; 6 – пластмасса; 7 – металлическая вставка-основание
От источников к корпусу тепловой поток передается в основном в результате кондуктивного теплообмена. Передача тепла от корпуса в окружающую среду (атмосфера, теплоотвод) осуществляется путем конвективного и лучистого теплообмена, если корпус теплоизолирован от теплоотвода (корпус имеет штыревые выводы, зазор между дном корпуса и теплоотводом достаточен для эффективного перемешивания воздуха). Если же корпус находится в тепловом контакте с теплоотводом (тепловая воздушная стенка или клеевая прослойка, непосредственный контакт), то значительная часть теплового потока кристалла может отводиться в теплоотвод через дно корпуса. В микросхеме с пластмассовым корпусом (рис. 9.5.б) для повышения эффективности кондуктивного теплообмена применяют армированные металлические вставки – основания (7). Кристалл (2) приклеивается к металлическому основанию и спрессовывается пластмассой (6). При анализе теплового режима элементов кристалла необходимо учитывать следующие особенности его конструкции: источники тепла расположены на небольших расстояниях друг от друга (20...100 мкм); кристалл имеет малые продольные размеры (1,5...5 мм), толщина кристалла h кр ≈ 200 мкм; кремний имеет высокий коэффициент теплопроводности λкр≈ 80…130 Вт/(м×°С). Исследования показывают, что температурный рельеф на поверхности кристалла имеет небольшие отклонения (единицы градусов) от средней поверхностной температуры кристалла Т пкр. Эти особенности при проведении инженерных расчетов позволяют сделать допущение о том, что суммарная мощность источников тепла Р = Р1+Р2+... + Рi + Рn равномерно распределена по поверхности кристалла с площадью Sкр. Эквивалентная электротепловая схема микросхемы, модель которой изображена на рис. 9.5а, показана на рис. 9.6.. Здесь приняты следующие обозначения: RТ кр = h кр /(λкр S кр) – среднее тепловое сопротивление кристалла; RТ кл = h кл/(λкл S кр) – тепловое сопротивление слоя клея толщиной h кл с коэффициентом теплопроводности λкл; RТ вн к – внутреннее тепловое сопротивление корпуса (тепловое сопротивление между внутренней поверхностью основания, в которую втекает тепловой поток от кристалла, и наружной поверхностью корпуса, с которой тепловой поток отводится во внешнюю среду); RТ пк-с – тепловое сопротивление поверхность корпуса – окружающая среда.

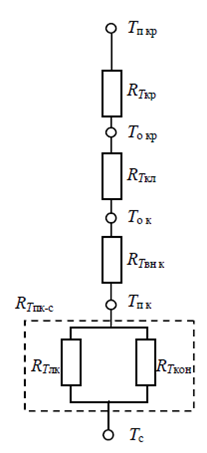

Если корпус изолирован от теплоотвода, передача тепла в окружающую среду происходит со всей наружной поверхности корпуса Sкн вследствие конвекции и теплоизлучения. При этом RТ пк-с ≈ RТ лк = 1/(α Т × S кн), где RТ лк – тепловое сопротивление лучистому и конвективному тепловому потоку; α Т – эффективный коэффициент теплоотдачи. При хорошем контакте корпуса с теплоотводом отвод тепла от корпуса осуществляется в основном в результате кондуктивного теплообмена через торцевую поверхность корпуса S кт. В этом случае RТ пк-с ≈ RТ кон = 1/(α Т × S кт), где RТ кон – тепловое сопротивление контакта корпус-теплоотвод; α Т – эффективный коэффициент теплоотдачи, равный удельной теплопроводности контакта корпус – теплоотвод, Вт/(м2×°С). Величина коэффициента α Т зависит от условий охлаждения корпуса: естественная конвекция и излучение 5...20, обдув 20...100, при плотно прижатых металлических поверхностях (1...10) 104 Вт/(м2 ×°С). Полное тепловое сопротивление корпуса RТ к = RТ вн к + RТ пк-с. В инженерной практике при расчете полного сопротивления корпуса используются графики RТ к = f(α Т), которые строятся на основании экспериментальных данных или рассчитываются по эмпирическим формулам. Нормальный тепловой режим элементов кристалла обеспечивается при выполнении условия T пкр = T cmax + P × RТ пкр-с ≤ Tдоп, где T cmax – максимальная температура окружающей среды; RТ пкр-с = RТ кр + RТ кл + RТ к – полное тепловое сопротивление поверхность кристалла – окружающая среда; T доп – допустимая температура элементов кристалла, определяемая заданной надежностью ИС (Tдоп ≈ +150...175° С). Из следующего выражения можно найти допустимое значение полного теплового сопротивления корпуса RТ к, если заданы T доп, T сmax, Р, размеры кристалла и известен способ крепления кристалла к корпусу:
