Шраффировка. Шраффировка — это штриховка сеткой, или двойная штриховка

Шраффировка — это штриховка сеткой, или двойная штриховка. Шраффировку наносят на многогранниках и поверхностях вращения по форме предмета аналогично штриховке. Выполнение шраффировки требует от рисующего большой аккуратности, внимательности и точности исполнения.

Оттенение шраффировкой многогранников выполняют сначала наклонными штрихами, параллельными осям x и y (рисунок 155, а). Потом рисуют тонкие вертикальные штрихи, а затем штрихи обводят более ярко с постепенным переходом к светлым местам предмета. Горизонтальные поверхности должны быть светлее поверхностей вертикальных, расположенных в теневых частях предмета (рисунок 155, б). Наклонные плоскости заштриховывают прямыми, параллельными наклону плоскости.

а б

Рисунок 155

Оттенение шраффировкой сферической поверхности.

Для оттенения шраффировкой сферической поверхности сначала наносят наклонную штриховку в виде меридианов шара, касательных к общей огибающей окружности. Затем рисуют горизонтальные штрихи-параллели. Горизонтальные штрихи наносят по тому же принципу, что и наклонные. Разница будет лишь в том, что для нанесения горизонтальных штрихов необходимо делить не наклонный, а вертикальный диаметр шара АВ (рисунок 157). Промежуточные эллипсы вырисовывают на глаз между основными.

Рисунок 157

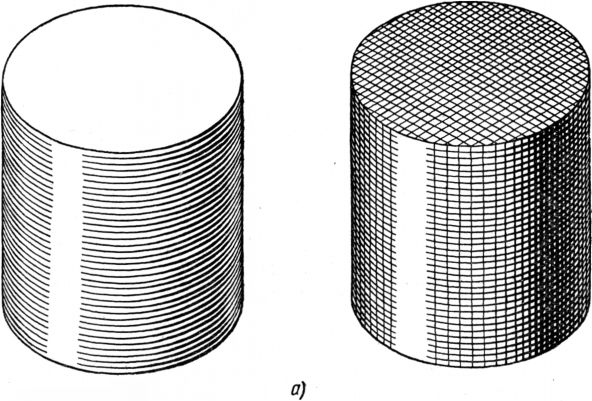

На цилиндре и конусе шраффировку выполняют сначала горизонтальными штрихами в виде эллипсов, касательных к образующим (рисунок 156 а и б), затем проводят вертикальные и наклонные штрихи.

а

б

Рисунок 156

Оттенение шара шраффировкой наиболее сложно, поэтому необходимо рисовать все штрихи, как наклонные, так и горизонтальные тонкими линиями. Затем определить все элементы светотени и, начиная с самого темного места, рисовать яркие штрихи с постепенным ослаблением их в более светлых местах.
