Порядок заполнения основной надписи

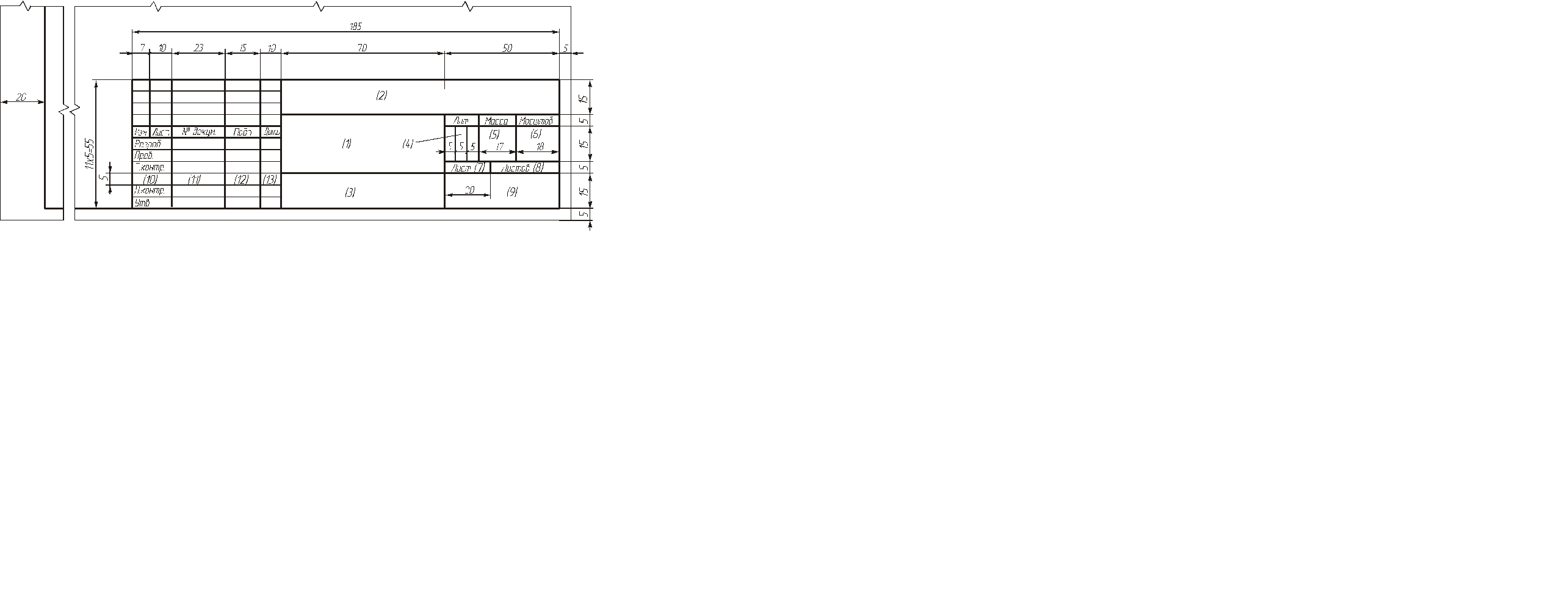

Основную надпись по форме 1 заполняют, придерживаясь правил, установленных ГОСТ 2.104-2006 (рисунок 8).

Рисунок 8

В графе 1 – наименование изделия. Наименование изделия записывают в именительном падеже единственного числа. В наименовании, состоящем из нескольких слов, на первом месте помещают имя существительное, например: «Колесо зубчатое»;

в графе 2 – обозначение документа;

в графе 3 – обозначение материала детали (графу заполняют только на чертежах деталей);

в графе 4 – литера, присвоенная данному документу (на документе в бумажной форме графу заполняют последовательно, начиная с крайней левой клетки). Допускается в рабочей конструкторской документации литеру проставлять только в спецификациях и технических условиях;

в графе 5 – масса изделия выраженную в килограммах;

в графе 6 – масштаб (без буквы М);

в графе 7 – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);

в графе 8 – общее количество листов документа (указывают только на первом листе);

в графе 9 – наименование или код организации, выпускающего документ (графу не заполняют, если код содержится в обозначении документа);

в графе 10 – характер работы, выполняемой лицом, подписывающим документ, в соответствии с формами 1 и 2. Свободную строку заполняют по усмотрению разработчика, например: «Начальник отдела», «Начальник лаборатории», «Рассчитал». Допустимые значения атрибута устанавливает организация;

в графе 11 – фамилии лиц, подписавших документ;

в графе 12 – подписи лиц, фамилии которых указаны в графе 11.

Подписи лиц, разработавших данный документ и ответственных за нормоконтроль, являются обязательными. При отсутствии титульного листа допускается подпись лица, утвердившего документ, размещать на свободном поле первого или заглавного листа документа в порядке, установленном для титульных листов по ГОСТ 2.105;

в графе 13 – дата подписания документа.

Примеры размещения основной надписи и дополнительных граф к ней (1 – основная надпись; 2 – дополнительные графы):

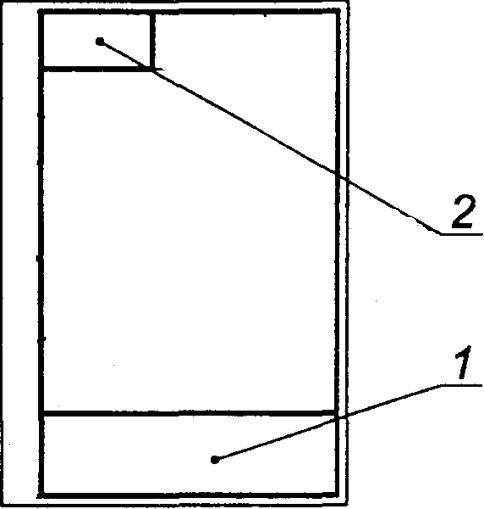

Для формата А4 – рисунок 9.

Рисунок 9

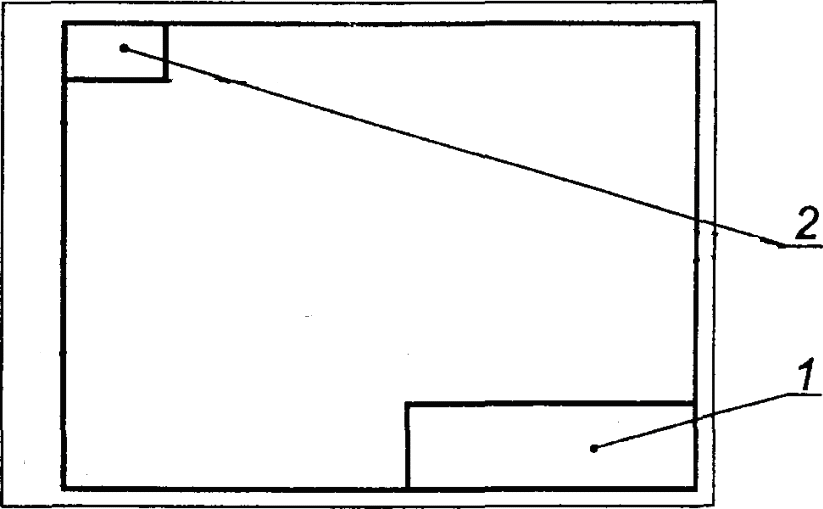

Для форматов больше А4: при расположении основной надписи вдоль короткой стороны листа – рисунок 10, а; при расположении основной надписи вдоль длинной стороны листа – рисунок 10, б.

а б

Рисунок 10
