Проверка, испытание и наладка контакторов

Практическая работа № 18.

Наладка и испытания коммутационной аппаратуры до 1000 В.

Цель работы: изучение способов проверки и испытаний контакторов, магнитных пускателей, автоматических выключателей.

Проверка, испытание и наладка контакторов.

Контакторы – это аппараты дистанционного действия, предназначенные для частых включений и отключений силовых электрических цепей при нормальных режимах работы.

Принцип работы контактора: на катушку управления подается напряжение, якорь притягивается к сердечнику и контактная группа замыкается или размыкается в зависимости от исходного состояния каждого из контактов. При отключении происходят обратные действия.

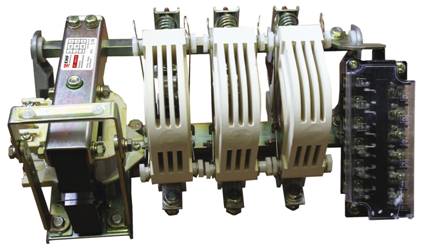

Устройство электромагнитного контактора (показан трёхполюсный контактор с нормально разомкнутыми контактами).
1. Катушка.

2. Неподвижная часть сердечника.

3. Подвижная часть сердечника.

4. Неподвижные контакты.

5. Подвижные контакты.

6. Диэлектрический держатель подвижных контактов.

Замыкание или размыкание контактов контактора осуществляется чаще всего с помощью электромагнитного привода.
