Исходные данные. Класс бетона по прочности на сжатие: Класс подвижной временной нагрузки: В35 Отношение расчетного пролета к







Класс бетона по прочности на сжатие: Класс подвижной временной нагрузки: В35
Отношение расчетного пролета к высоте главной балки
Расчетный пролет: Класс арматурной стали: Расстояние между осями главных балок: 15,8 А-I 1,8
Полная длина пролетного строения, м: 16,5



2.2 Определение нормативных постоянных нагрузок



В отличие от нагрузок, принимаемых для расчета плиты балластного корыта, в данном расчете формула 12 можно принять нагрузку от собственного веса конструкций пролетного строения, приходящуюся на 1 м длины двух балок, кН/м:

, (12)

где: Vжб =36,9 м3, объем железобетонного пролетного строения;

=25 кН/м3

ln=16,5 м, полная длина пролетного строения.

кН/м – на две балки

Другие постоянные нагрузки - g2 – вес двух тротуаров с перилами, равный 4,9 кН/м; g3 – вес балласта с частями пути равный 38,8 кН/м.





2.3 Построение линий влияния. Определение нормативных временных вертикальных нагрузок



α = 0,5 – положение вершины линии влияния для балластного мостового полотна;

λ = 15,8, длина линий влияния;

К= 12, класс нагрузки.

ω1=1/8 * lp2= 0,125*249,64=31,205

η=13,71*12=164,52 кН/м

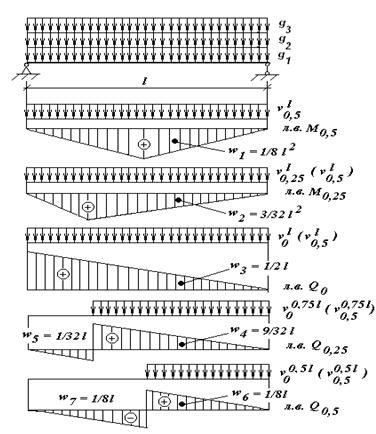

Рисунок 2 – Линии влияния внутренних усилий в главной балке

соответственно





2.4 Определение внутренних усилий в балках пролетного строения



Главную балку рассчитывают по прочности, на выносливость, по трещиностойкости и прогибам по предельным состояниям первой и второй группы. В качестве расчетной схемы главной балки пролетного строения принимают простую (разрезную) балку с расчетным пролетом (расстояние между осями опорных частей). Необходимые для расчетов площади линий влияния усилий в сечениях главной балки приведены на рисунке 2.

Определим момент в середине пролета.

а) Нормативный – для расчета на трещиностойкость по формуле 13:

(13)

кН*м

б) расчетный момент на прочность по формуле 14:

Мl/2расч=1/2[(q1+q2)*γf1+q3f2+η*γ(1+μ)]*1/8*lp2 (14)

где: γf1 = 1,1;

γf2=1,3;

γfη=1,3-0,003*lp=1,3-0,003*15,8=1,25;

1+μ=1+10/20+lp=1,28;

Мl/2расч=1/2[(55,91+4,9)*1,1+38,8*1,3+164,52*1,25*1,28]*1/8*15,82=5937,02

в) расчетный момент на выносливость по формуле 15:

М1/2=1/2[(q1+q2+q3)+η*(1+2/3*μ)*ω1 (15)

где:(1+μ)=1,28=1+0,28=>(1+2/3μ)=1+2/3*0,28=1,19;

М1/2= 1/2[()+164,52*1,19]* 31,205=4608,82





2.5 назначение расчетного сечения балки и подбор рабочей арматуры в середине пролета








Рисунок 3 – Расчетные размеры плиты балластного корыта

bf'=b+6hf'=0,5+6*0,16=1,46 м, - приведенное сечение балки;

b=50 см, - ширина ребра;

hf'=16 см, - толщина(высота) плиты;

lp/h=11=>h=lp/11=15,8/11=1,44 м=144 см;

Определим в первом приближении требуемую площадь рабочей растянутой арматуры по формуле 16:

А s,тр = Ml/2maxрасч / (Rs(hо – 0,5hf), (16)

где: Rs – расчетное сопротивление арматуры в зависимости от класса, А-I (Rs=200мПа=200*103кПа);

h0=0,75*h=0,75*1,44=1,08 м.

А s,тр = 5937,02 / 200*103 (1,08– 0,5*0,16)=297 см2,

Определим количество стержней по формуле 17:

n= А s,тр1 (17)

Задаемся рабочим диаметром 40мм.

где: А1=12,56см2, - площадь сечения арматуры диаметром 40 мм.

n= 297/12,56=23,64=24 стержня.

h0=1,44-0,05-4*0,04=1,23 м.

2.6 Расчет балки на прочность в середине пролета



Если Rb bf hf ≥ Rs As, то граница сжатой зоны в плите, если наоборот, то в ребре.

Rb=17,5 МПа для В35

17,5*103*1,46*0,16 =4088

200*103*0,0297=5940

4088˂5940, тогда граница проходит в ребре.

=0,37 м.

M пред

Mпред =6474,39

Проверка: Мl/2расч≤Mпред

5937,02≤ 6474,39 – условие выполняется.

Конец.




СПИСОК ЛИТЕРАТУРЫ



1. Расчет балочного железобетонного пролетного строения железнодорожного моста: метод. указания/ Г.В. Десятых. – Екатеринбург:УрГУПС, 2015. – 69 с.

2. Свод правил. СП 35.13330.2011. Мосты и трубы. Актуализированная редак- ция СНиП 2.05.03-84*. / Минрегион России. – М.: ОАО «ЦПП», 2010. – 339 с.

3. Свод правил. СП 24.13330.2011. Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85. / Минрегион России. – М.: ОАО «ЦПП», 2010. –85 с.

4. Мосты и тоннели на железных дорогах: Учебник для вузов / В.О. Осипов,

В.Г. Храпов, Б.В. Бобриков и др. Под ред. В.О. Осипова. – М.: Транспорт, 1988. – 367 с.

5. Проектирование мостовых и строительных конструкций: учебное пособие / П.М. Саламахин. – М.: КНОРУС, 2011. – 408 с.
