Ведущие бурильные трубы. Для передачи вращения БК от ротора или реактивного момента от забойного двигателя к ротору при одновременном осевом перемещении БК и передаче бурового

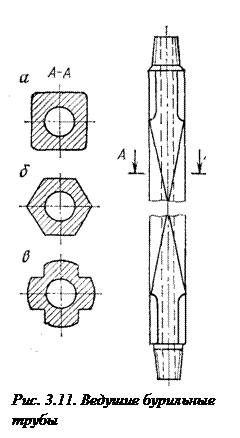

Для передачи вращения БК от ротора или реактивного момента от забойного двигателя к ротору при одновременном осевом перемещении БК и передаче бурового раствора от вертлюга в БК служат ведущие бурильные трубы (ВБТ, рис. 3.11.).

При бурении нефтяных и газовых скважин применяют ВБТ сборной конструкции, состоящие из квадратной толстостенной штанги 2 с просверленным каналом, верхнего штангового переводника (ПШВ) 1 с левосторонней резьбой и нижнего штангового переводника (ПШН) 3 с правосторонней резьбой.

Для защиты от износа замковой резьбы ПШН, подвергающейся многократным свинчиваниям и развинчиваниям при наращивании БК и спуско-подъемных работах, на ПШН дополнительно навинчивают предохранительный переводник.

По ТУ 14-3-126 предусматривается выпуск ВБТ с размерами сторон квадратной штанги 112х112, 140х140, 155х155. Размер присоединительной резьбы, соответственно, З-117 (З-121; З-133); З-140 (З-147); З-152 (З-171).

Квадратные штанги для ВБТ изготавливают длиной до 16,5 м из стали групп прочности Д и К (предел текучести 373 и 490 МПа), а переводники ПШН и ПШВ – из стали марки 40ХН (с пределом текучести 735 МПа).



3.2.2. СТАЛЬНЫЕ БУРИЛЬНЫЕ ТРУБЫ



В настоящее время в нефтегазовой промышленности широко используются стальные бурильные трубы с приваренными замками (ТБП, рис. 3. 12.)


Бурильная труба состоит из трубной заготовки и присоединительных концов (замковой муфты и замкового ниппеля). Последние соединяются с трубной заготовкой либо посредством трубной резьбы (профиль по ГОСТ 631) и представляют собой бурильную трубу сборной конструкции, либо посредством сварки. Для свинчивания в свечи на присоединительных концах нарезается замковая резьба по ГОСТ 5286 (на ниппеле наружная, на муфте внутренняя). Для увеличения прочности соединений концы трубных заготовок «высаживают», т.е. увеличивают толщину стенки.

Стальные бурильные трубы с приваренными замками предназначены преимущественно для роторного способа бурения, но также используются и при бурении с забойными гидравлическими двигателями.

ТБП выпускают в соответствие с ГОСТ Р 50278 трех разновидностей:

- ПВ – с внутренней высадкой;

- ПК – с комбинированной высадкой;

- ПН - с наружной высадкой.

Изготовляют трубные заготовки из стали групп прочности Д, Е, Л, М, Р с пределом текучести, соответственно: 373, 530, 637, 735, 882 МПа длиной 12 м. Присоединительные концы – бурильные замки изготовляют по ГОСТ 27834-95 из стали 40 ХН (предел текучести 735 МПа) для труб из стали групп прочности Д, Е. Для труб из стали групп прочности Л, М, Р замки изготовляются из стали 40ХМФА (предел текучести 980 МПа).

Основные параметры ТБП, наиболее распространенные в Западной Сибири:

· условные диаметры труб 114, 127, 140 мм («условный» – означает округленный до целого значения);

· -условная толщина стенки 9, 11, 13 мм

· - типоразмеры замков ЗП-159, ЗП-162, ЗП-178 (где 159, 162, 178 – наружный диаметр бурильного замка), соответственно для труб с условным диаметром 114, 127, 140;

· -присоединительная резьба, соответственно, З-122; З-133; З-147;

· -средневзвешенная масса одного погонного метра таких труб приблизительно равна 32 кг.

Условное обозначение трубы бурильной с комбинированной высадкой и приваренными замками условным диаметром 127 мм и условной толщиной стенки 9 мм из стали группы прочности Д:



ПК-127Х9 Д ГОСТ Р 50278
