Тестовое задание № 16

1.Установите соответствие:

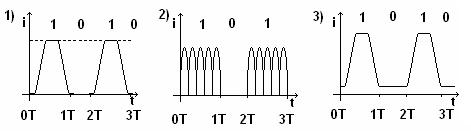

Способ физического представления цифровых сигналов. Временная диаграмма.

3 А) Потенциальный

1 Б) Импульсный

2 В) Динамический

2. Дополните ответ:

Совокупность значений выходных сигналов для всех возможных комбинаций значений входных сигналов называется ________________.

3.Установите соответствие:

Вид триггера: Способ срабатывания триггера:

А) Динамический триггер; 2 1) При неизменном на всем интервале действия сигнале синхронизации.

Б) Статический; 1 2) При перепаде сигнала на фронте или в срезе импульса синхронизации.

4.Установите соответствие:

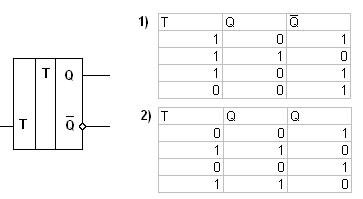

Выберите таблицу состояний для триггера, изображенного на рисунке.

5.Выберите правильный ответ:

По какой шине кодированная информация поступает из аккумулятора МП в ячейку памяти?

+А) Шине адреса;

Б) Шине данных;

6. Выберите правильный ответ:

Каковы функции арифметико-логического устройства микропроцессора?

+А) Выполнение операций сложения;

Б) Перемещение данных;

В) Декодирование команд;

Г) Реализация всех перечисленных операций.

7.Установите соответствие:

Название ИС Условное обозначение

А) Сумматор;1

Б) Компаратор.2

8. Выберите правильный ответ:

Запоминающие устройства с последовательным доступом обычно применяются в микропроцессорных системах для обеспечения:

А) Произвольного доступа к любой информации;

Б) Малого времени доступа;

+В) хранения больших объемов информации;

9. Установите соответствие:

Вид ОЗУ: Способ запоминания данных:

А) Динамическая ОЗУ; 2 1) В триггерных схемах;

Б) Статическая ОЗУ; 1 2) В зарядах входных емкостей транзисторов.

10.Дополните ответ:

Аббревиатуры английских слов, обозначающие названия команд, называют ____мнемокод____________.
