Расчет и выбор силового трансформатора. Силовой трансформатор рассчитывается в следующей последовательности

Силовой трансформатор рассчитывается в следующей последовательности. Определим фазное напряжение вторичной обмотки трансформатора U_2ф, В по формуле.

U_2ф=E₂ k_c k_R k_a(2.1)

где Е₂- ЭДС вторичной обмотки трансформатора, В;

k_c - коэффициент, учитывающий возможность снижения напряжения в сети; Принимаем к_с=1,1;

k_R- коэффициент, учитывающий напряжения на активных сопротивлениях трансформатора, падение напряжения на вентилях и падение напряжения из-за коммутации вентилей. Принимаем k_R=1,05;

k_a- коэффициент, учитывающий неполное открывание вентилей. Принимаем k_a=1.1;

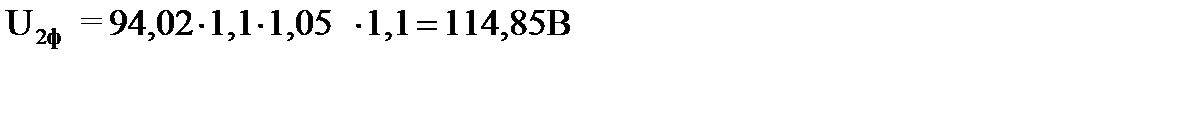

Поставим значения в формулу(2.1)

ЭДС вторичной обмотки трансформатора рассчитывается по формуле

(2.2)

где К_сх - коэффициент схемы выпрямителя [1];

Поставим значения в формулу(2.2)

Определим типовая мощность трансформатора S_T, В А по формуле

S_T=k_р Р(2.3)

где k_p - коэффициент, учитывающий превышение типовой мощности [1];

Поставим значения в формулу(2.3)

S_T=1,045 7790,71=7333,07В А

Мощность постоянных составляющих напряжения и тока выпрямителя рассчитывается по формуле

(2.4)

Поставив значения в формулу(2.4)

Полная мощность трансформатора S, В A, рассчитывается по формуле

S = k_c² k_r k_i S_T (2.5)

где k_i - Коэффициент не прямоугольности тока, учитывающий отклонение формы тока от прямоугольной. Выбираем из к_i =1,05÷1,1.

Поставим значения в формулу(2.5)

S = 1,1² 1,05 1,05 7333,07=9782,5 В А

По каталогу [4] выбираем трансформатор по соотношениям

S_{н кат.}≥S_расч. (2.6)

U_{2н кат.}≈ U_2ф

В таблице 3 приведены технические характеристики трансформатора ТСЗР-10УХЛ2

Таблица3-Технические характеристики трансформатора ТСЗР-10УХЛ2

Индуктивное сопротивления фазы трансформатора Х_тр, Ом определяем по формуле

X_ТР⁼ (2.7)

i wj15AEzTQyRbYJdHnYwews9VGbY4MFsof2nYYo0t1A6kFVvA+TLYJiS3hhyaLYIAy01ykQvblNY2 LiGQ9yGTxTixmHYYtjBs8eojpnvMLZS/PBW24Gek4cQ5X3DJ0/HsSLuehmv9DP/FPwAAAP//AwBQ SwMEFAAGAAgAAAAhAPLGfEHhAAAADAEAAA8AAABkcnMvZG93bnJldi54bWxMj0FLw0AQhe+C/2EZ wZvdbGOCxmxKKeqpCLaCeJsm0yQ0uxuy2yT9905Pepp5zOPN9/LVbDox0uBbZzWoRQSCbOmq1tYa vvZvD08gfEBbYecsabiQh1Vxe5NjVrnJftK4C7XgEOsz1NCE0GdS+rIhg37herJ8O7rBYGA51LIa cOJw08llFKXSYGv5Q4M9bRoqT7uz0fA+4bSO1eu4PR03l5998vG9VaT1/d28fgERaA5/ZrjiMzoU zHRwZ1t50bGOnhO2aohjnleDShW3O/CWJstHkEUu/5cofgEAAP//AwBQSwECLQAUAAYACAAAACEA toM4kv4AAADhAQAAEwAAAAAAAAAAAAAAAAAAAAAAW0NvbnRlbnRfVHlwZXNdLnhtbFBLAQItABQA BgAIAAAAIQA4/SH/1gAAAJQBAAALAAAAAAAAAAAAAAAAAC8BAABfcmVscy8ucmVsc1BLAQItABQA BgAIAAAAIQB0bjdaGwYAAAtAAAAOAAAAAAAAAAAAAAAAAC4CAABkcnMvZTJvRG9jLnhtbFBLAQIt ABQABgAIAAAAIQDyxnxB4QAAAAwBAAAPAAAAAAAAAAAAAAAAAHUIAABkcnMvZG93bnJldi54bWxQ SwUGAAAAAAQABADzAAAAgwkAAAAA ">

R_xp - активное сопротивления фазы трансформатора, Ом.

Поставим значения в формулу(2.7)

X_ТР⁼

Полное сопротивление короткого замыкания трансформатора определяем по формуле

(2.8)

где е_к*~ относительное напряжение короткого замыкания трансформатора,%Выбираем из е_к*— 4-5,5%;

I_2Н - номинальный ток фазы вторичной обмотки трансформатора, А.

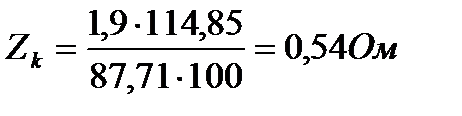

Поставим значения в формулу(2.8)

Номинальный ток фазы вторичной обмотки трансформатора определяем по формуле

(2.9)

Поставим значения в формулу(2.9)

Активное сопротивления фазы трансформатора рассчитываем по формуле

(2.10)

где ∆Р_КЗ - потери короткого замыкания, Вт. Выбираем из ∆Р_КЗ = (0,02÷0,035) Р;

m - количество фаз вторичной обмотки трансформатора.

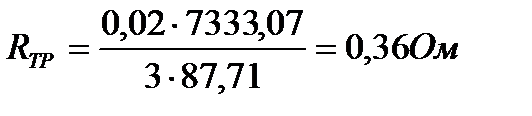

Поставим значения в формулу(2.10)
