Проведение испытаний

Порядок работы следующий:

1. Возьмите образец со стола.

Рис. 4.1. Стол с образцами

2. Установите образец между кулачками.

Рис. 4.2. Зажатый между кулачками образец

3. Включите УММ-5 (кнопка внизу «красная» - включить, «белая» - выключить).

Рис. 4.3. Кнопки электромеханического привода и рычаг коробки скоростей

4. Установите передачу.

5. Нажмите кнопку «ВНИЗ». Образец начнет растягиваться.

Рис. 4.4. Кнопки управления

Рис. 4.5. Шкала динамографа

1 – рукоятка управления пассивной стрелкой;

2 – активная стрелка (связана с замером);

3 – пассивная стрелка

При растягивании шкала показывает данные. Управление пассивной стрелкой происходит от рукоятки посередине шкалы (вращая рукоятку, можно вращать стрелку).

Во время работы из диаграммного аппарата «выезжает» лист с диаграммой.

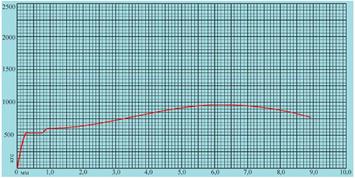

Рис. 4.6. Диаграмма разрыва образца Ст3

6. Постепенно образец в середине становится тоньше и длиннее за счет растяжения. В конце испытания образец рвется.

7. Затем необходимо выключить УММ-5 (кнопка «СТОП»), либо машина выключится сама.

8. Вытащите образец и положите его на стол для замера (две половинки образца ложатся друг к другу, образуя «целый» образец). Замер будет производиться при помощи штангенциркуля.

Рис. 4.7. Штангенциркуль

9. Возьмите со стола штангенциркуль и укажите на образец. Одной губкой штангенциркуль встанет к месту замера на образце, а вторую можно двигать, тем самым производя замер в месте обрыва.

10. Снимите динамограмму с УММ-5 и положите ее на стол. После того, как динамограмма оказалась на столе, имеется возможность растянуть ее на весь экран (щелчок на динамограмму растягивает ее на весь экран, повторный щелчок убирает ее обратно на стол).

11. Сломанный образец нужно выкинуть в урну.

12. Далее нижний кулачок поднимите (кнопка «ВВЕРХ») до положения, чтобы поместить новый образец.

13. Пассивную стрелку (3) динамографа установите в нулевое положение.

Можно проводить дальнейшие испытания.

Контрольные вопросы

1. Что называется пределом текучести и пределом прочности?

2. Какие механические свойства материала можно определить по диаграмме растяжения?

3. На какой испытательной машине выполняется работа?

4. Какой применяется образец?

5. Как проводится нулевая линия и оси координат на диаграмме растяжения?

6. Как определяют предел текучести, если на диаграмме растяжения имеется участок, параллельный оси удлинения?

7. По какой величине относительного остаточного удлинения определяют условный предел текучести?

8. Как определяют условный предел текучести по диаграмме растяжения?

9. На какую площадь сечения образца нужно делить максимальную нагрузку, которую выдержал образец до разрушения, при определении предела прочности?

10. Для какого участка диаграммы растяжения справедлив закон Гука?

11. Как изменяются свойства материала, если он подвергался предварительной вытяжке за предел текучести?
