Измерение горизонтальных и вертикальных углов

ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ

Задание к лабораторной работе № 2

для студентов строительных специальностей

Саратов 2012

УГЛОВЫЕ ИЗМЕРЕНИЯ

ЛАБОРАТОРНАЯ РАБОТА № 2

Задание 1

Устройство теодолита

1. Изучить устройство теодолита 2Т30. Указать наименование его основных частей в соответствии с нижеприведенным рисунком теодолита (Рис. 1):

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

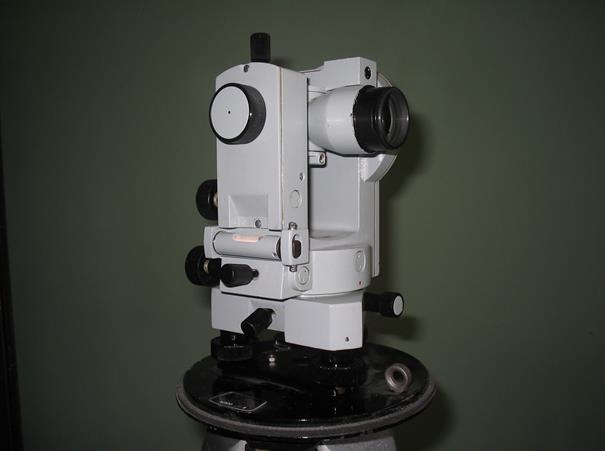

Рис. 1. Теодолит 2Т 30

а) вид со стороны объектива; б) вид со стороны окуляра

2. Изучить методику чтения отсчета для горизонтального и вертикального кругов по микроскопу теодолита 2Т30. Определить отсчеты по изображению поля зрения микроскопа (Рис. 2) и записать их значения.

N = N=

N = N=

Рис. 2. Изображение отсчетного устройства в поле зрения микроскопа

Задание 2

Измерение горизонтальных и вертикальных углов

1. Измерить с помощью теодолита горизонтальный угол полным приемом. Результаты записать в табл. 1

Таблица 1

2. Измерить с помощью теодолита вертикальный угол полным приемом. Результаты записать в табл. 2.

Таблица 2

№ станции	№№ точек наблю-дения	Отсчеты по микроскопу   ° ¢	Вертикаль-ный угол   ° ¢	Формулы
	КЛ			n = КЛ – МО n = МО – КП
КП
