Нормирование точности, допуски и посадки

Нормирование точности, допуски и посадки

Государственное образовательное учреждение высшего профессионального образования

«ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ»

ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ

КАФЕДРА«ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ»



Контрольная работа

Нормирование точности, допуски и посадки

Вариант№ 16



Тюмень2010

Задача№1



Дано: Ш77 ,для номинального размера построить расположение полей допусков трех видов соединений.

Определить и указать на схеме значение предельных отклонений размеров, зазоров и натягов.Определить:допуски, посадки и в каких пределах может находиться действительный размер годной детали.

Решение:



1). Ш77Н8 ES=+0,046 мм

EI=0 мм



Ш77 d7 es= -0,100 мм

ei= -0,130 мм





Предельные размеры:

Допуск:





Посадка с зазором

Зазор:







Действительные размеры годной детали:

для отверстия от Ш77,046до Ш77,0мм

для вала от Ш76,900до Ш76,870мм



2). Ш77Н8 ES=+0,046 мм

EI=0 мм



Ш77 n7 es= +0,050 мм

ei= +0,020 мм



Предельные размеры:





Допуск:





Посадка переходная

Зазор и натяг





Действительные размеры годной детали:

для отверстия от Ш77,046до Ш77,0мм

для вала от Ш77,020до Ш77,050мм



3). Ш77Н8 ES=+0,046 мм

EI=0 мм



Ш77 s7 es= +0,089 мм

ei= +0,059 мм



Предельные размеры:





Допуск:





Посадка с натягом

Натяг:





Действительные размеры годной детали:

для отверстия от Ш77,046до Ш77,0мм

для вала от Ш77,059до Ш77,089мм



Задача№2



Дано: вид шпоночного соединения–С (свободное),диаметр вала Ш77

1). Выбираем размеры призматической шпонки:

22 х 14, интервал длины от 63 до250 мм

9мм глубина паза на валу

5,4мм глубина паза во втулке

2). Выбираем поля допусков для шпонки и для пазов зависимости от характера шпоночного соединения:

для шпонки- 22h9 х 14h11 х 100h14

ширина шпоночного паза на валу- 22H9

ширина паза во втулке- 22D10

3). Эскиз шпоночного соединения



4). Схема расположения полей допусков шпоночного соединения



5). Условное обозначение шпонки:

2-22h9 х 14h11 х100h14 ГОСТ23360-78



Задача№3



Дано:шлицевое соединение6х11х14, закалена втулка.

1). Принимаем способ центрирования шлицевого соединения-центрирование по внутреннему диаметру втулкиd.

2). Находим из таблицы ширину зуба- b= 3 мм.

3). Находим из таблицы рекомендуемые поля допусков и посадки для размеров шлицевого соединения:

Для размераd = 11

Для размераb= 3



4). Эскиз шлицевого соединения:

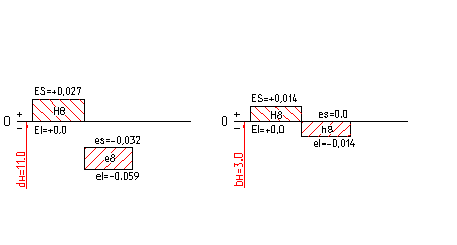

5). Схема расположения полей допусков шлицевого соединения



6). Условное обозначение шлицевого соединения



d – 6 x 11 x 14 x 3
