Обозначение шероховатости поверхностей

Шероховатость поверхности обозначают на чертеже для всех выполняемых по данному чертежу поверхностей изделия, независимо от методов их образования, кроме поверхностей, шерохова­тость которых не обусловлена требованиями конструкции.

Структура обозначения шероховатости поверхности показана на рис. 3.15.

Для обозначения на чертежах шероховатости поверхности применяют знаки, приведенные на рис. 3.16.

Числовые значения параметров шероховатости указываются после соответствующего символа (R_z20,R_max10), кроме значений параметра R_a, который проставляется без символа (рис 3.16).

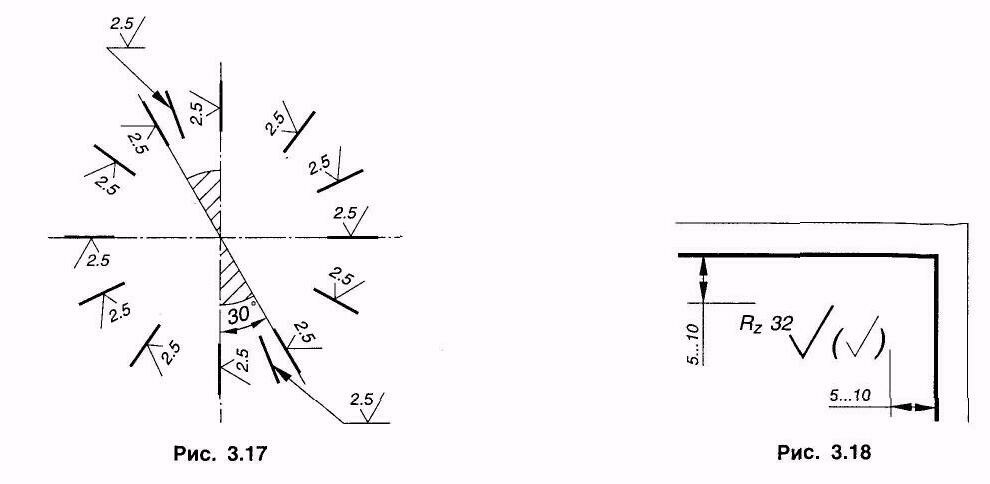

Обозначения шероховатости поверхности, в которых знак не имеет полки, располагают относи­тельно основной надписи чертежа так, как показано на рис. 3.17.

При указании одинаковой шероховатости для части поверхностей изделия в правом верхнем углу чертежа помещают обозначение одинаковой шероховатости и знак шероховатости в скобках.

Знак в скобках означает, что все поверхности, на которых на изображении не нанесены обозна­чения шероховатости, должны иметь шероховатость, указанную перед скобками.

Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1.5 раза больше, чем в обозначениях, нанесенных на изображении (рис. 3.18).

Пример указания шероховатости поверхности приведен на рис. 3.19.

При указании двух и более параметров шероховатости поверхности в обозначении шероховато­сти значения параметров записывают сверху вниз в следующем порядке:

• параметр высоты неровностей профиля;

• параметр шага неровностей профиля;

• относительная опорная длина профиля.

В обозначении указано (рис. 3.19):

1. Среднее арифметическое отклонение профиля R_g не более 0.1 мкм на базовой длине I = 0.25 мм (в обозначении длина не указана, так как соответствует значению, определенному стандартом для данной высоты неровностей).

2. Средний шаг неровностей профиля S_m должен находиться в пределах от 0.063 мм до 0.04 мм на базовой длине I = 0.8 мм.

3. Относительная опорная длина профиля на 50% уровне сечения должна находиться в пределах 80 ± 10% на базовой длине I = 0.25 мм.
