Порядок выполнения построений





4.1. На предложенной проекции «КОРПУС» чертежа практических шпангоутов судна (рисунок 1) заданы контуры развёртываемого листа ABCD: AB – верхний паз; CD – нижний паз; AC и BD – носовой и кормовой стыки. Носовой стык AC совпадает с частью следа первого шпангоута, кормовой стык BD – с частью следа девятого шпангоута. Следы 2–8 шпангоутов пересекают развёртываемый лист от нижнего к верхнему пазу.

Прежде, чем приступить к выполнению развертки, необходимо определить местоположение на листе среднего (нулевого) шпангоута и произвести перенумерацию остальных шпангоутов. Местоположение срединного шпангоута выбираем так, чтобы равное количество шпаций отделяло этот шпангоут от носового и кормового стыков.

Рисунок 1 – Чертёж практического корпуса судна



Если число шпангоутов чётное, то в пределах разворачиваемого листа пробиваются дополнительные (полуторные) шпангоуты, после чего находят серединный шпангоут. В качестве нулевого принимаем след 5–го шпангоута. Точки пересечения следа 5–го шпангоута с верхним и нижним пазами обозначим соответственно – ОВ и ОН.

Вправо от нулевого шпангоута точкам пересечения 6, 7, 8, 9 шпангоутов с верхним и нижним пазами присваиваем обозначени я 1В; 2В; 3В; 4В и 1Н; 2Н; 3Н; 4Н соответственно. Влево от нулевого шпангоута точкам пересечения 5, 4, 3, 2 шпангоутов с верхним и нижним пазами присваиваем обозначения В; 2 ¢В; 3 ¢В; 4 ¢В и Н; 2 ¢Н; 3 ¢Н; 4 ¢Н соответственно.

Для удобства работы разворачиваемый лист ABCD наружной обшивки изображён отдельно на рисунке 2. Построение развёртки листа обшивки будем осуществлять поэтапно.

Рис. 2 Развернутый лист наружной обшивки



4. 2. Построение главной нормали и углов

4.2.1. Порядок построения главной нормали N¢N к нулевому шпангоуту (рисунок 3):

– проводим хорду нулевого шпангоута;

– параллельно хорде проводится касательная tВtН к нулевому шпангоуту и отмечается точка касания М;

– перпендикулярно касательной tВtН через точку М проводим главную нормаль к нулевому шпангоуту N¢N;

– отмечаются точки пересечения , , , , A, B, C, D главной нормали N¢N со шпангоутами. Также отмечается точка K пересечения главной нормали N¢N и хорды нулевого шпангоута.

4.2.2. Порядок определение углов ji между главной нормалью и нормалью к i – му шпангоуту (рисунок 3):



– через точки пересечения , , , , A, B, C, D главной нормали N¢N и следов всех шпангоутов (кроме нулевого) проводятся касательные к этим шпангоутам: t¢t¢, t¢t¢, t¢t¢, t¢t¢, tt, tt, tt, tt соответственно;

– из точек , , , , A, B, C, D строятся перпендикуляры D¢N¢4, C¢N¢3, B¢N¢2, A¢N¢1, AN1, BN2, CN3, DN4, к касательным. Эти перпендикуляры являются нормалями к , , , , 1, 2, 3, 4 шпангоутам;

– измеряются углы 4, 3, 2, 1, j1, j2, j3, j4 между нормалями к , , , , 1, 2, 3, 4 шпангоутам и главной нормалью N¢N. Углы 4, 3, 2, 1, j1, j2, j3, j4 должны быть выражены в радианах.

4.2.3. Последовательность замера величин прогрессов вдоль главной нормали

Прогресс – расстояния между точками пересечения указанной линии со шпангоутами на проекции «КОРПУС» измеренные либо по дуге, либо по прямой, в зависимости от конфигурации указанной линии.

Замеряются прогрессы вдоль главной нормали: П¢4 = D¢C¢, П ¢3 = C¢B¢, П ¢2 = B¢A¢, П ¢1 = A¢M, П1 = MA, П2 = AB, П3 = BC, П4 = CD. Замеры прогрессов и все дальнейшие замеры обычно производятся в миллиметрах.




Рис. 3 Построение главной нормали и углов


4.2.4. Вычисление величин отклонений Di точек геодезической линии

Вычисление величин Dn – отклонений точек геодезической линии, от главной нормали N¢N на каждом шпангоуте, производится в соответствии с выражениями (3.1) и (3.2):

(3.1)

(3.2)

где n – номер шпангоута, на котором вычисляется величина отклонения Dn или n геодезической линии от главной нормали, i = 1, 2, …, (n–1);

Пi – прогресс, измеренный вдоль главной нормали между i –м и (i+1) м шпангоутами;

ji – угол между нормалью к i –му шпангоуту и главной нормалью.

Выражение (3.1) и (3.2) имеют (n – 1) слагаемых, следовательно, при n ≤ 1, отклонения геодезической линии на шпангоутах 0, 1, 1 ¢ будут равны нулю, то есть:

D0 = 0, D1 = D¢1 =0.

Очевидно, что при n=2 выражения (3.1) и (3.2) будут состоять из одного слагаемого, при n=3 – из двух слагаемых и так далее:

Очевидно, что при n=2 выражения (3.1) и (3.2) будут состоять из одного слагаемого, при n=3 – из двух слагаемых и так далее:

D2 = 1∙(|П2 – П1|)∙j1;

D3 = 2∙(|П2 – П1|)∙j1 + 1∙(|П3 – П2|)∙j2;

D4 = 3∙(|П2 – П1|)∙j1 + 2∙(|П3 – П2|)∙j2+ 1∙(|П4 – П3|)∙j3;

2 = 1∙(|П¢2 – П¢1|)∙j¢1;

3 = 2∙(|П¢2 – П¢1|)∙j¢1 + 1∙(|П¢3 – П¢2|)∙j¢2;

4 = 3∙(|П¢2 – П¢1|)∙j¢1 + 2∙(|П¢3 – П¢2|)∙j¢2+ 1∙(|П¢4 – П¢3|)∙j¢3.




Рис. 4. Построение геодезической линии






4.3. Построение геодезической линии

На каждом шпангоуте, номер которого совпадает с номером текущего отклонения Di, от нормали N¢N откладывается величина этого отклонения и отмечается точка, через которую проходит геодезическая линия (рисунок 4).

Из рисунка 3 видно, что геодезическая линия проходит через точки 1, C¢1, B¢1, A¢1, М, A1, B1, C1, D1, которые образуют дуги:



D¢D¢1; C¢C¢1; B¢B¢1; BB1; CC1; DD1.

На участке между шпангоутами и 1 (точка А¢ и А) геодезическая линия совпадает с главной нормалью N¢N (рисунок 4). При построении левой и правой ветвей геодезической линии следует руководствоваться приведенным ниже и проиллюстрированном на рисунке 5. правилом:

Рисунок 5 – Правило построения геодезической линии



– если прогрессы на главной нормали N¢N возрастают от нулевого (точка М) к крайнему шпангоуту (П ¢1 < … < П¢n–1 < П¢n ), то ветвь геодезической линии будет отклонятся от главной нормали N¢N в сторону уменьшения прогрессов:

Т¢1 > П¢1 > S¢1; …; Т¢n–1 > П¢n–1 > S¢n–1; Т¢n > П¢n > S¢n.

– если прогрессы на главной нормали N¢N убывают от нулевого (точка М) к крайнему шпангоуту 1 > … > Пn–1 > Пn), то ветвь геодезической линии будет отклонятся от главной нормали N¢N в сторону увеличения прогрессов:

S1 < П1 < Т1; …; Sn–1 < Пn–1 < Тn–1; Sn < Пn < Тn.

4.4. Построение растяжек длин геодезической линии, верхнего и нижнего пазов

4.4.1 Растяжка длины геодезической линии (рисунок 6.):





Рис. 6 Растяжка длины геодезической линии



– определяем значения прогрессов геодезической линии:

4 = D¢11; P¢3 = C¢11; P¢2 = B¢11; П1¢ = A¢1М;

П1 = МA1; P2 = A1B1; P3 = B1C1; P4= C1D1.

– на отрезке горизонтальной прямой откладывается необходимое число шпаций а (для студентов в практической работе можно принять а = 15 мм);

– из точки 3 восстанавливается перпендикуляр длиной Р4;

– из точки 2 восстанавливается перпендикуляр длиной Р4 + Р3;

– из точки 1 восстанавливается перпендикуляр длиной Р432 и т.д.

Очевидно, что из точки восстанавливается перпендикуляр длиной Р432 + П1 + П¢1 + P¢2 + P¢3 + P¢4

Через полученные точки 4, g¢3, g¢2, g¢1, g0, g1, g2, g3, g4 проводиться плавная кривая, которая является растяжкой геодезической линии (точка g4 совпадает с отметкой 4 шпангоута).

4.4.2. Построение растяжек длин верхнего и нижнего пазов

4.4.2.1. Растяжка длины верхнего паза.

Определяем значения прогрессов верхнего паза:

S′4 = 4′в 3′в; S′3 = 3′в 2′в; S′2 = 2′в1′в; S′0 =1в′ 0в;

S1 = 0в 1в; S2 = 1в 2в; S3 = 2 в 3в; S4 = 3в 4в;

Построение проводится аналогично тому, что описано в подпункте 4.3.1. только по точкам f4, f3, f2, f1,f 0, f1, f2, f3, f4 строится растяжка верхнего паза.





Рисунок 7 – Растяжка длины верхнего паза



Рисунок 8 – Растяжка длины нижнего паза



4.4.2.2.Растяжка длины нижнего паза (рисунок 8)

Определяем значения прогрессов нижнего паза:

4 = 4¢НН; T¢3 = 3¢НН; T¢2 = 2¢НН; T¢1 = 1¢Н0Н;

T1 = 0Н1Н; T2 = 1Н2Н; T3 = 2Н3Н; T4 = 3Н4Н.

Построение проводится аналогично тому, что описано в подпункте 4.1 только по точкам 4, q¢3, q¢2, q¢1, q0, q1, q2, q3, q4 строим растяжку нижнего паза.

4.5. Определение начальных отклонений от вертикальной оси нулевого шпангоута на верхнем YВ и нижнем YН пазах.

Рассчитываем по формулам:

(3.3)



(3.4)



где m = МК – расстояние от точки касания до хорды к дуге 0В0Н, измеренное по главной нормали; а – шпация в масштабе теоретического чертежа, мм.

4.6. Определение величин шпаций для развёртки

Значения величин шпаций для развёртки снимаются с растяжки геодезической линии (рисунок 6), то есть

G1 = g0g1; G2 = g1g2; G3 = g2g3; G4 = g3 g4;

1 = g¢01; G¢2 = g¢12; G¢3 = g¢23; G¢4 = g¢34.



4.7. Определение радиусов дуг, образующих верхний паз развёртки

Из рисунка 9. получаем значения величин радиусов образующих верхний паз, как длины соответствующих дуг:

R = M0В; R = A1В; R = B12В; R = C13В; R = D14В;

= A¢1¢В; R¢ = B¢1В; R¢ = C¢1В; R¢ = D¢1 В.

4.8. Определение радиусов дуг, образующих нижний паз развёртки

Из рисунка 9 получаем значения величин радиусов образующих нижний паз, как длины соответствующих дуг:

R = M0Н; R = A1Н; R = B12Н; R = C13Н; R = D14Н;

= A¢1¢Н; R¢ = B¢1Н; R¢ = C¢1Н; R¢ = D¢1Н.

4.9. Определение радиусов дуг, пересекающих дуги, образующие верхний паз

Определяется из рисунка 7:

r = f0f1; r = f1f2; r = f2f3; r = f3f4;

= f¢01; r¢ = f¢12; r¢ = f¢23; r¢ = f¢34.

4.10. Определение радиусов дуг, пересекающих дуги, образующие нижний паз

Определяют из рисунка 8.

r = q0q1; r = q1q2; r = q2q3; r = q3q4;

= q¢01; r¢ = q¢12; r¢ = q¢23; r¢ = q¢34.



Рисунок 9. Определение радиусов дуг, образующих

верхний и нижний пазы развёртки.



5. Построение строевой линии развёртки.

Проводим горизонтальную прямую, на которую переносим соответствующие точки с растяжки геодезической линии (см. п.п. 4.4).

Вновь полученные точки, соответствующие своим номерам шпангоутов, отмечаем: 4ш 3ш 2ш 1ш 0ш 1ш 2ш 3ш 4ш как это показано на рисунке 10.

5.1. Построение опорных точек развёртки

Через точку 0Ш проводится перпендикуляр st к строевой линии.

5.2. Построение опорных точек верхнего паза развёртки:

– радиусами ,…, R,…, R из точек, соответственно, 4 ¢Ш,…, 0Ш,…, 4Ш проводятся дуги окружностей над строевой линией;

– отмечается точка 0 пресечение перпендикуляра st и дуги окружности радиуса R;

– по этой дуге от точки 0 откладывается величина YВ и отмечается точка F0 (откладывать величину YВ можно как влево от перпендикуляра так и вправо);

– из точки F0 радиусом r проводится дуга до пересечения с дугой радиуса R и отмечается точка пересечения F1;

– из этой точки радиусом r проводится дуга до пересечения с дугой радиуса R и отмечается точка пересечения F2;

– пересечение дуг радиусов r и R даёт точку F3, а пересечение дуг радиусов r и R – точку F4;

– проведя из точки F0 дугу радиусом до пересечения с дугой радиуса , получаем точку 1;

– пересекая дуги радиусами и , и , и получаем точки 2, 3, 4 соответственно. Все опорные точки верхнего паза найдены.

5.3. Построение опорных точек нижнего паза развёртки производим в следующей последовательности:

– радиусами ,…, R,…, R из точек, соответственно, Ш,…, 0Ш,…, 4Ш проводятся дуги окружностей под строевой линией;

– отмечается точка 0 пресечение перпендикуляра st и дуги окружности радиуса R;

– по этой дуге от точки 0 откладываем величину YН и отмечается точка Q0 (откладывать величину YН в туже сторону, что и YВ);

– последовательность нахождения точек 4, Q¢3, Q¢2, Q¢1, Q1, Q2, Q3, Q4, аналогична той, что изложена п. 4.3.

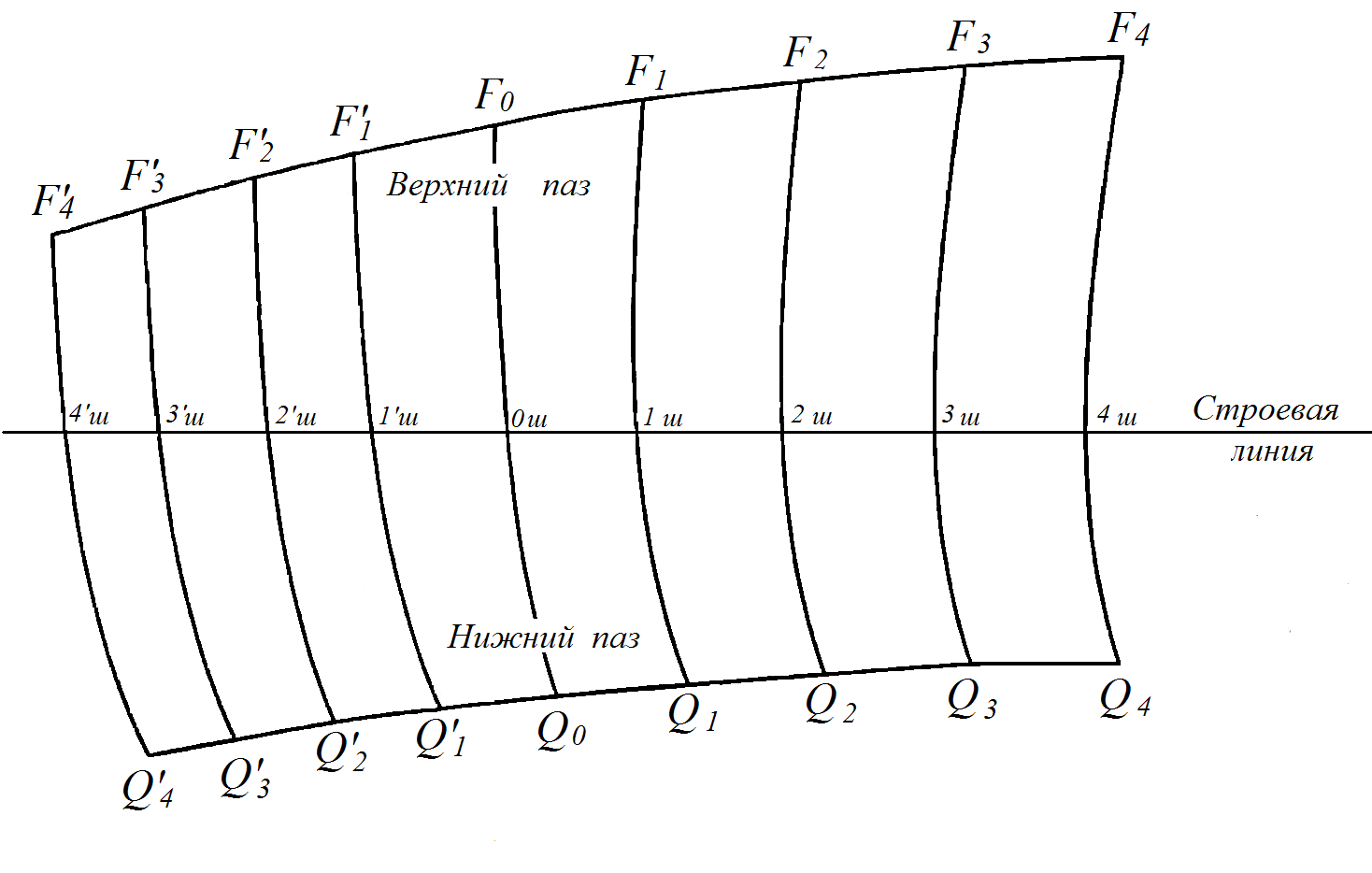

Рисунок 10 – Развёртка листа наружной обшивки


5.4. Построение развёртки.

Построение развёртки

По найденным опорным точкам строим следы шпангоутов и проводим линии верхнего и нижнего пазов.

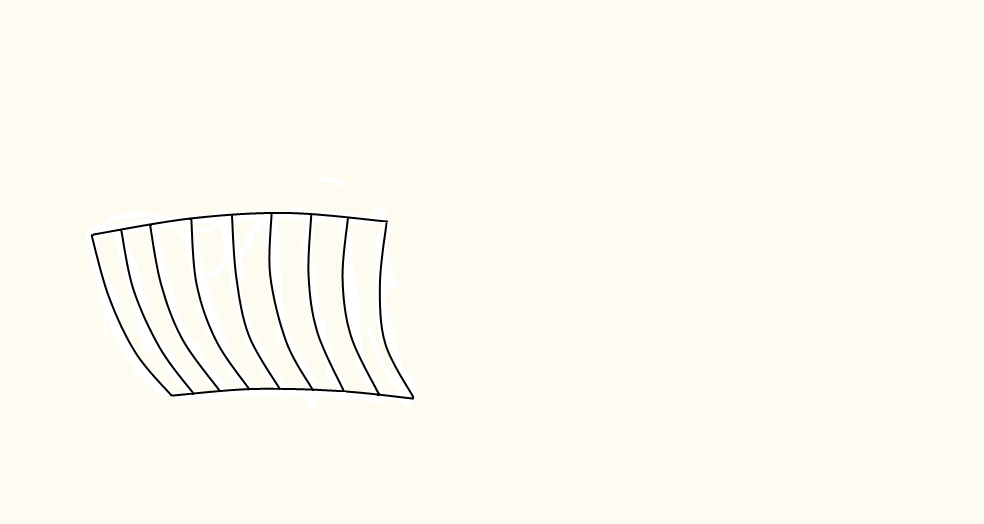

Рис. 11 – Развертка листа наружной обшивки



Следы шпангоутов проводятся по трём точкам. Так, например, след шпангоута проводится в виде достаточно плавной кривой через точки 4, 4¢Ш, Q¢4, а шпангоута 0 – через точки F0, 0Ш, Q0. След верхнего паза проводится в виде плавной кривой через точки 4, F¢3, F¢2, F¢1, F0, F1, F2, F3, F4, а след нижнего паза – через точки 4, Q¢3, Q¢2, Q¢1, Q0, Q1, Q2, Q3, Q4.

Окончательно построенная развёртка листа наружной обшивки показана на рисунке. Промежуточные построения, приведенные на рисунке 10, следует сохранять.



6. Проверка правильности построения развёртки

6.1. Построение диагоналей на рисунке 12:



Рисунок 12 – Построение диагоналей на развёртке



– через точки 4, F4 проводится первая диагональ;

– через точки 4, Q4 проводится вторая диагональ;

– измеряются длины диагоналей и записываются их значения:

lД1 = Q¢4, F4, мм ;

lД2 = F¢4, Q4, мм ;

6.2. Отмечаются точки пересечения первой и второй диагоналей со шпангоутами (на рисунке 12): 3, k¢2,… k3 и 3, d¢2,… d3 и замеряются величины отстояний диагоналей от строевой (геодезической) линии до точек пересечения со шпангоутами (замеры делаются по следу соответствующего шпангоута):

первая диагональ: 1,3 = 3¢Ш3; l¢1,2 = 2¢Ш2; l¢1,1 = 1¢Ш1; l1,0 = 0Ш k0; l1,1 = 1Ш k1; l1,2 = 2Ш k2; l1,3 = 3Ш k3;



вторая диагональ: 2,3 = 3¢Ш3; l¢2,2 = 2¢Ш2; l¢2,1 = 1¢Ш1; l2,0 = 0Ш d0; l2,1 = 1Ш d1; l2,2 = 2Ш d2; l2,3 = 3Ш d3.



6.3. Диагонали по точкам переносятся с развёртки на исходную проекцию "КОРПУС". Перенос диагоналей показан на рисунке 13:



Рис. 13 Перенос диагоналей на исходную поверхность



– из точки 1 (на геодезической линии) вдоль шпангоута откладывается величина 1,3 и отмечается точка 3;

– затем в соответствующем направлении, вдоль шпангоутов Ш, 1¢Ш, 0Ш, 1Ш, 2Ш, 3Ш, откладываются величины 1,2, l¢1,1, l1,0, l1,1, l1,2, l1,3 и отмечаются точки 2, K¢1, K0, K1, K2, K3. Через полученные точки, а также через точки Н и 4В проводится след первой диагонали на исходной проекции.

6.4. Перенос второй диагонали (см. рисунок 13).

Перенос второй диагонали производится аналогично, то есть отмечаются точки 3, D¢2, D¢1, D0, D1, D2, D3 и через полученные точки, а так же точки В и 4Н проводится след второй диагонали.



6.5. Построение растяжек следов первой и второй диагоналей:

первая диагональ:

14 = 4¢Н3; L¢13 = K¢32; L¢12 = K¢21; L¢11 = K¢1K0; L11 = K0K1; L12 = K1K2; L13 = K2K3; L14 = K3K4;

Рисунок 14 – Растяжка длины первой диагонали

вторая диагональ: – L¢24 = 4¢Н3; L¢23 = D¢32; L¢22 = D¢21; L¢21 = D¢1D0; L21 = D0D1; L22 = D1D2; L23 = D2D3; L24 = D3D4;



Рисунок 15 – Растяжка длины второй диагонали

Построение растяжек следов диагоналей показано на рисунке 14 и 15. Построение производится способом, аналогичным тому, что изложен в п. 4.3.

6.6. Вычисление погрешностей длин растяжек следов диагоналей

Производится замер длин растяжек следов первой и второй диагоналей, для чего используем рисунок 14 и 15. Значение растяжек длин диагоналей равна сумме дуг согласно формуле:

Д1 = x¢43 + x¢32 + x¢21 + x¢1 x0 + x0 x1 + x1 x2 + x2 x3 + x3 x4, мм;

Д2 = z¢43 + z¢32 + z¢21 + z¢1 z0 + z0 z1 + z1 z2 + z2 z3 + z3 z4, мм.

Значения погрешностей определяется по формулам


Полученные величины погрешностей δ1 и δ2 не должны превышать 3% каждая.
