Расчет времени использования естественного освещения в помещениях





9.1 Технико-экономическая оценка различных вариантов естественного и совмещенного освещения помещений должна производиться для всего года или отдельных его сезонов. Продолжительность использования естественного освещения следует определять промежуточным временем между моментами выключения (утром) и включения (вечером) искусственного освещения, когда естественная освещенность становится равной нормированному значению освещенности от установки искусственного освещения.

В помещениях жилых и общественных зданий, в которых расчетное значение КЕО составляет 80 % и менее нормированного значения КЕО, нормы искусственной освещенности повышают на одну ступень по шкале освещенности.

9.2 Расчет естественной освещенности в помещениях следует производить в зависимости от групп административных районов по ресурсам светового климата Российской Федерации и рассматриваемого периода года:

а) при расположении зданий в 1-й, 3-й и 4-й группах административных районов для всех месяцев года - по облачному году;

б) при расположении зданий во 2-й и 5-й группах административных районов для зимней половины года (ноябрь, декабрь, январь, февраль, март, апрель) - по облачному небу, для летней половины года (май, июнь, июль, август, сентябрь, октябрь) - по безоблачному небу.

9.3 Среднюю естественную освещенность в помещении при верхнем освещении от облачного неба в какой-либо момент времени суток определяют по формуле

Е cp = 0,01 е cp Е г °, (13)

где е - среднее значение КЕО; определяют по формуле (Б.8) приложения Б;

Е г ° - наружная горизонтальная освещенность при сплошной облачности; принимают по таблице В.1 приложения В.

Примечание - Значения наружной освещенности в приложении Г приведены для местного среднего солнечного времени Т М. Переход от местного декретного времени к местному среднему солнечному производят по формуле

Т М = Т Д - N + l - 1, (14)

где Т Д - местное декретное время;

N - номер часового пояса (рисунок 25);

l - географическая долгота пункта, выраженная в часовой мере (15° = 1 ч).

9.4 Значение естественной освещенности в заданной точке AE о г А при боковом освещении в условиях сплошной облачности определяют по формуле

E о г А = 0,01 е рб Е г°, (15)

где е рб - расчетное значение КЕО в точке А помещения при боковом освещении; определяют по формуле (Б.1) приложения Б;

Е г ° - наружная освещенность на горизонтальной поверхности при облачном небе.

Расчет естественной освещенности Е я гМ в заданной точке М помещения от окон при безоблачном небе следует производить:

а) при отсутствии солнцезащитных средств в светопроемах и противостоящих зданий по формуле

Е я гМ = 0,01 t 0 r 0 b б e б i E в я; (16)

б) при затенении окон противостоящими зданиями по формуле

Е я гМ = 0,01 t 0 r 0 (b б e б i E в я - r ф b ф i K ЗД i E в сум); (17)

в) при наличии солнцезащитных средств в светопроемах по формуле

Е я гМ = 0,01 t 0 r 0 e б i E в сум, (18)

где e б i - геометрический КЕО, определяемый по формуле (Б.9);

b б - коэффициент относительной яркости участка неба, видимого через светопроем; принимают по таблице 11;

E в я - наружная освещенность на вертикальной поверхности, создаваемая рассеянным светом безоблачного неба; принимают в зависимости от ориентации поверхности фасада здания и времени суток по таблице В.3 приложения В;

b ф i - средняя относительная яркость фасадов противостоящих зданий; определяют по таблице Б.2 приложения Б;

K ЗД i - определяют по формуле (Б.5);

r ф - средневзвешенный коэффициент отражения фасадов противостоящих зданий; принимают по таблице Б.3 приложения Б;

E в сум - наружная суммарная освещенность на вертикальной поверхности, создаваемая рассеянным светом неба, прямым светом солнца и светом, отраженным от земной поверхности; принимают по таблице В.4 приложения В.

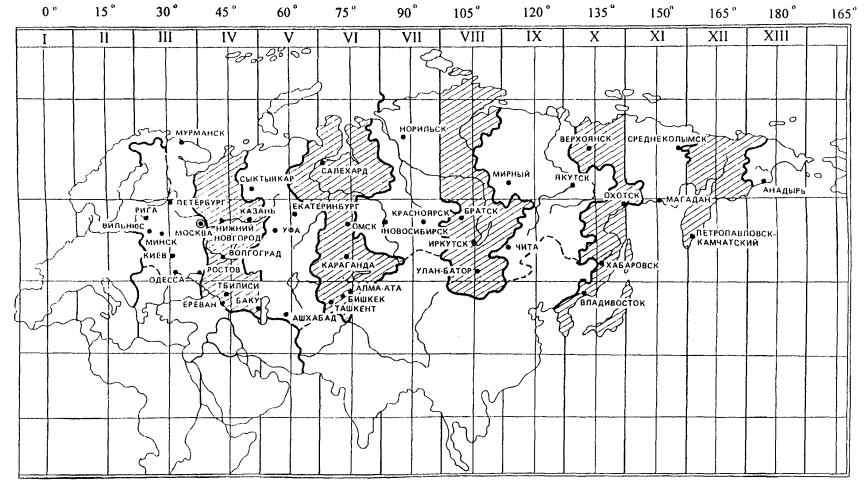

Рисунок 25 - Карта часовых поясов


Расчет средней естественной освещенности в помещении от безоблачного неба при верхнем освещении в зависимости от типа светового проема производят:

а) при световых проемах в плоскости покрытия, имеющих заполнение из светорассеивающих материалов, по формуле

Е ср = 0,01 t 0 r 2 k ф e ср E г сум; (19)

б) при световых проемах в плоскости покрытия, имеющих заполнение из светопрозрачных материалов, по формуле

Е ср = 0,01 t 0 r 2 k ф b В e ср E г сум; (20)

в) при фонарях шед по формуле

Е ср = 0,01 t 0 r 2 k ф b В e ср E г я; (21)

г) при прямоугольных фонарях по формуле

Е ср = 0,01 t 0 r 2 k ф b В e ср (E в я ¢ + E в я ²), (22)

где t 0 - см. формулу (Б.1);

r 2 и k ф - см. формулу (Б.2);

e ср - см. формулу (Б.7);

E г сум - суммарная наружная освещенность на горизонтальной поверхности, создаваемая безоблачным небом и прямым светом солнца; принимают по таблице В.3 приложения В;

Е г я - наружная освещенность на горизонтальной поверхности, создаваемая безоблачным небом; принимают по таблице В.3 приложения В;

b в - коэффициент относительной яркости участков безоблачного неба, видимых через светопроемы; принимают по таблице 12;

E в я - см. формулу (16);

E в я ¢ и E в я ² - наружная освещенность на двух противоположных сторонах вертикальной поверхности; принимают по таблице В.4 приложения В.

Примечания

1 Прямой солнечный свет в расчетах освещенности учитывают при наличии в световых проемах солнцезащитных средств или светорассеивающих материалов; в остальных случаях прямой солнечный свет не учитывают.

2 Значения расчетных коэффициентов в таблицах 11 и 12 приведены для местного среднего солнечного времени.

Таблица 11

Ориентация светопроемов Значение коэффициента b б
Время суток, ч

В   3,1   1,9 1,4 1,25 1,2 1,3 1,4 1,55 1,7 1,8 1,9 1,95 1,85
ЮВ 1,05 1,1 1,45 2,5 2,6 1,9 1,5 1,3 1,25 1,3 1,35 1,45 1,6 1,85 1,9
Ю 1,5 1,35 1,1 1,2 1,3 1,5 1,7 1,85 1,7 1,5 1,3 1,2 1,1 1,35 1,5
ЮЗ 1,9 1,85 1,6 1,45 1,35 1,3 1,25 1,3 1,5 1,9 2,6 2,5 1,45 1,1 1,05
З 1,85 1,95 1,9 1,8 1,7 1,55 1,4 1,3 1,2 1,25 1,4 1,9   3,1
сз 1,3 1,5 1,7 1,75 1,75 1,7 1,6 1,5 1,4 1,3 1,25 1,25 1,3 1,9 2,9
с 1,2 1,2 1,3 1,45 1,5 1,6 1,6 1,65 1,6 1,6 1,5 1,45 1,3 1,2 1,2
св 2,9 1,9 1,3 1,25 1,25 1,3 1,4 1,5 1,6 1,7 1,75 1,75 1,7 1,5 1,3

Таблица 12

Тип светового проема Значение коэффициента b В
Время суток, ч

Прямоугольный фонарь 1,3 1,42 1,52 1,54 1,42 1,23 1,15 1,14 1,15 1,23 1,42 1,54 1,52 1,42 1,3
В плоскости покрытия 0,7 0,85 0,95 1,05 1,1 1,14 1,16 1,17 1,16 1,14 1,1 1,05 0,95 0,85 0,7
Шед (ориентированный на СЗ, С, СВ)   1,17 1,13 1,04 0,95 0,9 0,85 0,8 0,85 0,9 0,95 1,04 1,13 1,17
