Проверочный расчет КЕО при верхнем освещении





7.8 Проверочный расчет КЕО в точках характерного разреза помещения при верхнем освещении через фонари прямоугольные, шед и трапециевидные следует выполнять в соответствии с приложением Б настоящего Свода правил по формуле (Б.2).

Расчет КЕО производят в следующей последовательности:

а) график I (рисунок 8) накладывают на поперечный разрез помещения таким образом, чтобы полюс (центр) 0 графика совмещался с расчетной точкой, а нижняя линия графика - со следом рабочей поверхности. Подсчитывают число радиально направленных лучей графика I, проходящих через поперечный разрез первого проема (n 1)1, второго проема - (n 1)2, третьего проема - (n 1)3 и т.д.; при этом отмечают номера полуокружностей, которые проходят через середину первого, второго, третьего проемов и т.д.;

б) определяют углы q 1, q 2, q 3 и т.д. между нижней линией графика I и линией, соединяющей полюс (центр) графика I с серединой первого, второго, третьего проемов и т.д.;

в) график II (рисунок 10) накладывают на продольный разрез помещения; при этом график располагают так, чтобы его вертикальная ось и горизонталь, номер которой должен соответствовать номеру полуокружности на графике I, проходили через середину проема (точка С).

Подсчитывают число лучей по графику II, проходящих через продольный разрез первого проема (n 2)1, второго проема - (n 2)2, третьего проема - (n 2)3 и т.д.;

г) вычисляют значение геометрического КЕО e в1 в первой точке характерного разреза помещения по формуле

e В1 = 0,01[(n 1 qn 2)1 + (n 1 qn 2)2 + (n 1 qn 2)3 +... + (п 1 q п 2)Р], (3)

где Р - число световых проемов;

q - коэффициент, учитывающий неравномерную яркость участка небосвода, видимого из первой точки соответственно под углами q 1, q 2, q 3 и т.д.;

д) повторяют вычисления в соответствии с пунктами «а», «б», «в», «г» для всех точек характерного разреза помещения до N включительно (где N - число точек, в которых производят расчет КЕО);

е) определяют среднее значение геометрического КЕО e ср по формуле (Б.7) приложения Б;

ж) по заданным параметрам помещения и световых проемов в соответствии с приложением Б определяют значения r 2, k ф, t 0;

з) последовательно для всех точек вычисляют расчетное значение КЕО по формуле (Б.2) приложения Б.

7.9 Проверочный расчет значений КЕО в точках характерного разреза помещения при верхнем освещении е в р от зенитных и шахтных фонарей следует выполнять по формуле

(4)

где А ф.в - площадь входного верхнего отверстия фонаря;

N ф - число фонарей;

q (a i) - коэффициент, учитывающий неравномерную яркость облачного неба МКО и определяемый по рисунку 11;

a - угол между прямой, соединяющей расчетную точку с центром нижнего отверстия фонаря, и нормалью к этому отверстию;

e ср - среднее значение геометрического КЕО;

Кс - коэффициент светопередачи фонаря, определяемый для фонарей с диффузным отражением стенок по рисунку 12, а для фонарей с направленным отражением стенок - по рисунку 13 по значению индекса светового проема шахтного фонаря i ф;

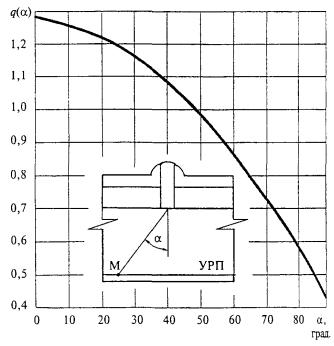

Рисунок 11 - График для определения коэффициента q (a) в зависимости от угла a


1 - r д = 0,9; 2 - r д = 0,8; 3 - r д = 0,7; 4 - r д = 0,6; 5 - r д = 0,5

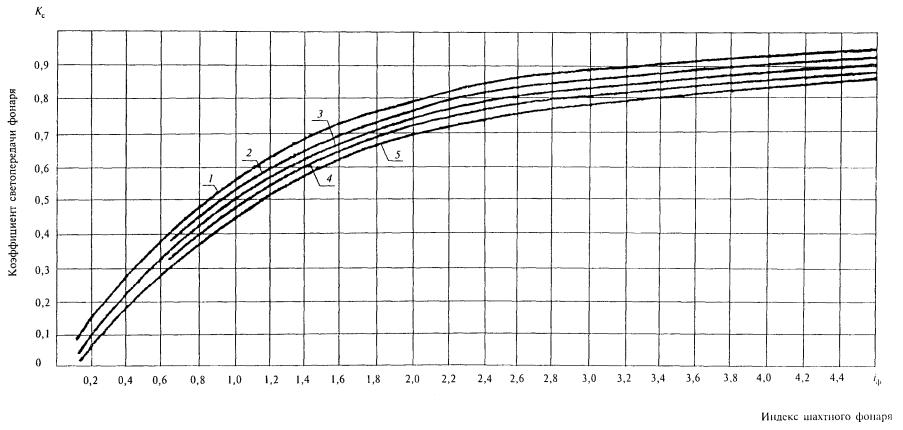

Рисунок 12 - График для определениякоэффициента светопередачи Кс фонарей с диффузным отражением стенок шахты


1 - r н = 0,9; 2 - r н = 0,8; 3 - r н = 0,7; 4 - r н = 0,6; 5 - r н = 0,5

Рисунок 13 - График для определения коэффициента светопередачи К с фонарей с направленным отражением стенок шахты при различных значениях коэффициента диффузного отражения стенок шахты

К з - расчетный коэффициент, учитывающий снижение КЕО и освещенности в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, а также снижение отражающих свойств поверхностей помещения (коэффициент запаса). Индекс светового проема фонаря с отверстиями в форме прямоугольника i ф определяют по формуле

(5)

где А ф.н - площадь нижнего отверстия фонаря, м2;

А ф.в - площадь верхнего отверстия фонаря, м2;

h с.ф - высота светопроводной шахты фонаря, м.

Р ф.в, Р ф.н - периметр верхнего и нижнего отверстий фонаря соответственно, м.

То же, с отверстиями в форме круга - по формуле

i ф = (r ф.в + r ф.н)/2 h с.ф, (6)

где r ф.в, r ф.н - радиус верхнего и нижнего отверстий фонаря соответственно.

Коэффициент t 0 определяют по формуле (Б.6), r 2 - по таблице Б.9 приложения Б, коэффициент запаса К з - по таблице 3 СНиП 23-05.

Вычисляют значение геометрического КЕО в первой точке характерного разреза помещения по формуле

(7)

Повторяют вычисления для всех точек характерного разреза помещения до N j включительно (где Nj - число точек, в которых производят расчет КЕО).

Определяют e ср по формуле

e ср = (e 1 + e 2 + e 3 +... + e Nj)/ Nj. (8)

Последовательно для всех точек вычисляют прямую составляющую КЕО s пр по формуле

s пр = e j t 0 / K з. (9)

Определяют отраженную составляющую КЕО s отр, значение которой одинаково для всех точек, по формуле

s отр = e ср (r 2 - 1) t 0 / K 3. (10)

Определяют расчетное значение КЕО е в p в каждой точке характерного разреза с учетом отраженного от поверхностей помещения и прямого света по формуле

е в p = s пр + s отр. (11)

7.10 Проверочный расчет среднего значения КЕО в плоскости характерного разреза помещения при верхнем освещении следует выполнять по формуле (Б.8) приложения Б. Число расчетных точек в плоскости характерного разреза помещения должно быть не менее пяти.
